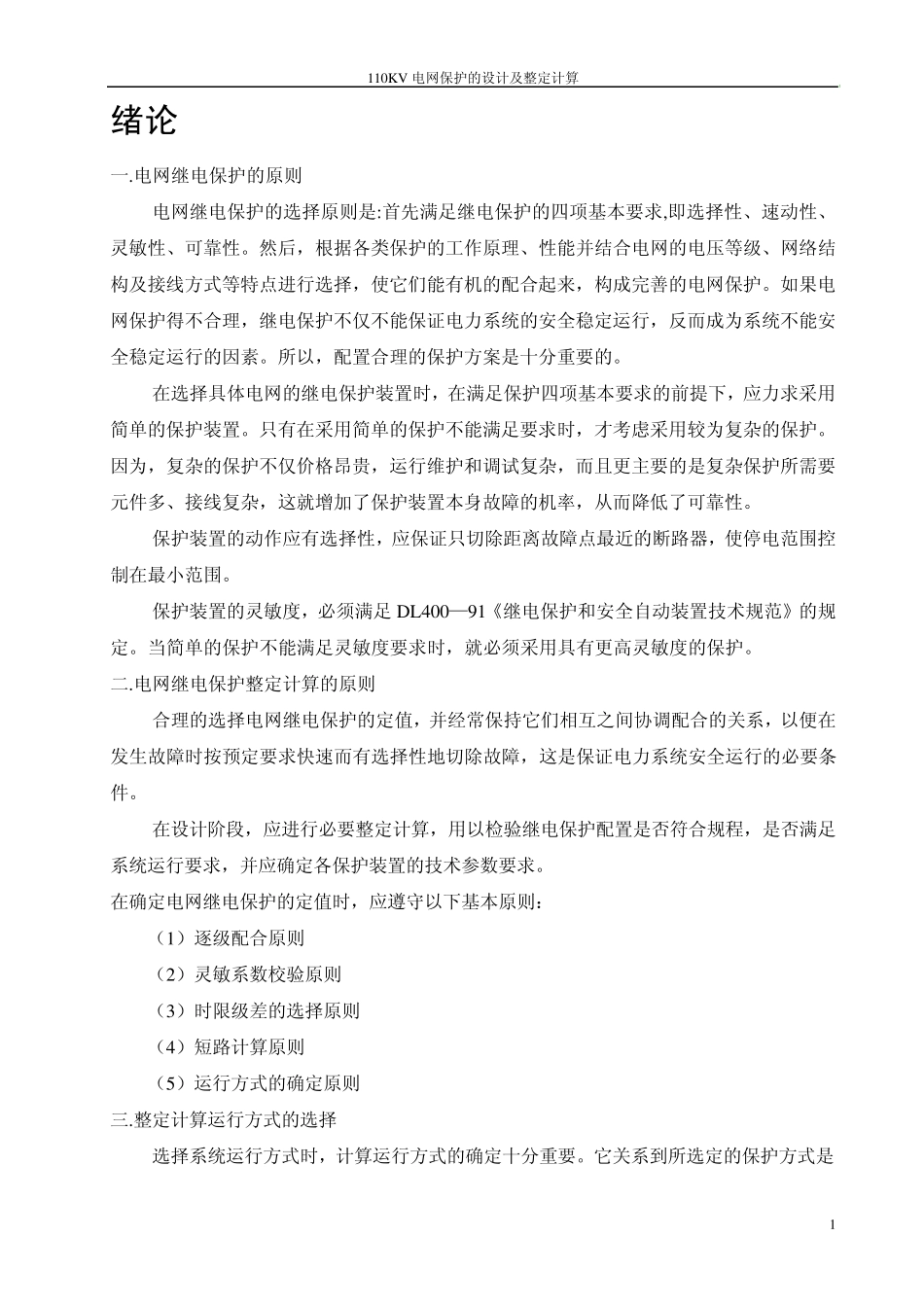

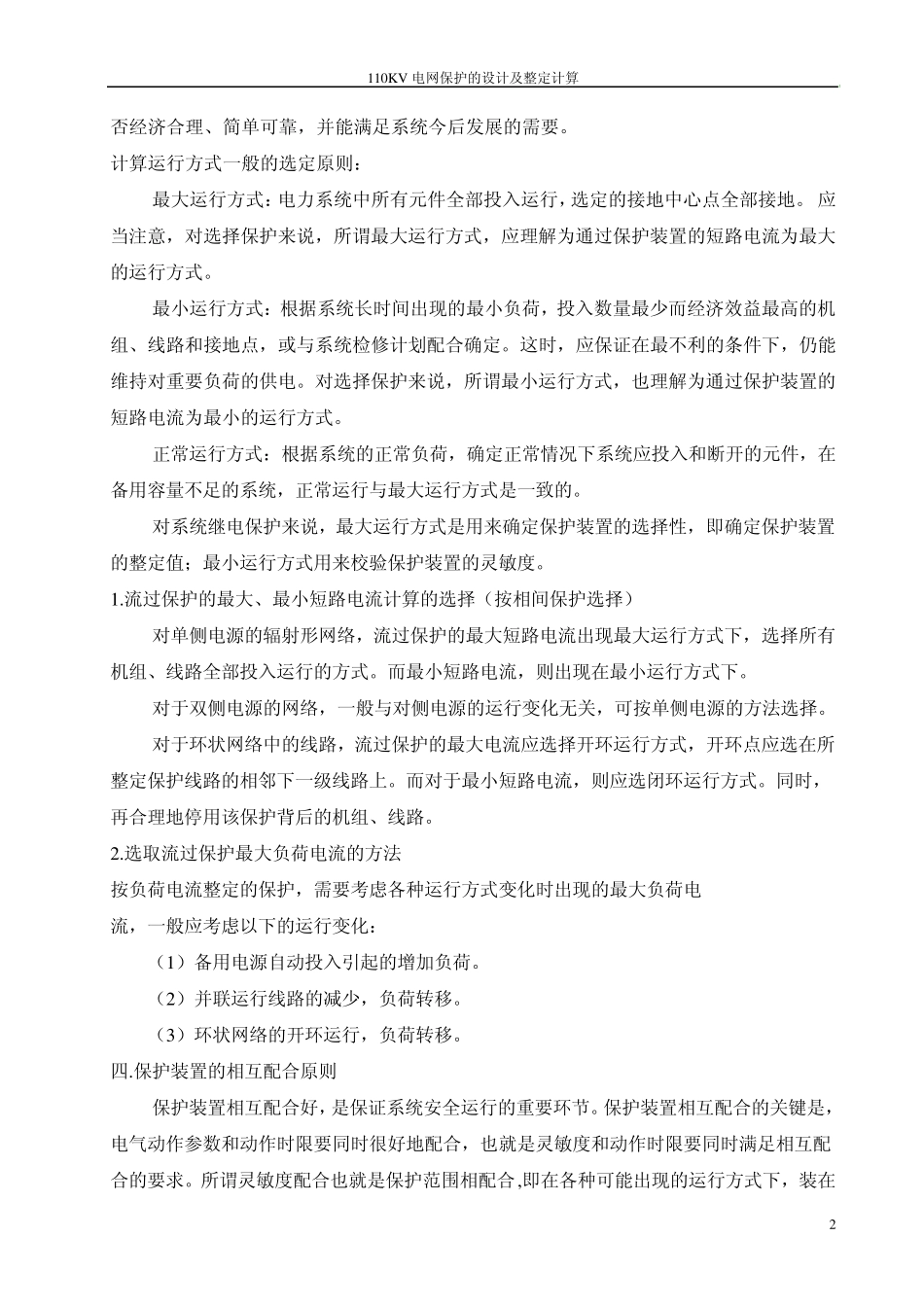

110KV 电网保护的设计及整定计算 1 绪论 一.电网继电保护的原则 电网继电保护的选择原则是:首先满足继电保护的四项基本要求,即选择性、速动性、灵敏性、可靠性。然后，根据各类保护的工作原理、性能并结合电网的电压等级、网络结构及接线方式等特点进行选择，使它们能有机的配合起来，构成完善的电网保护。如果电网保护得不合理，继电保护不仅不能保证电力系统的安全稳定运行，反而成为系统不能安全稳定运行的因素。所以，配置合理的保护方案是十分重要的。 在选择具体电网的继电保护装置时，在满足保护四项基本要求的前提下，应力求采用简单的保护装置。只有在采用简单的保护不能满足要求时，才考虑采用较为复杂的保护。因为，复杂的保护不仅价格昂贵，运行维护和调试复杂，而且更主要的是复杂保护所需要元件多、接线复杂，这就增加了保护装置本身故障的机率，从而降低了可靠性。 保护装置的动作应有选择性，应保证只切除距离故障点最近的断路器，使停电范围控制在最小范围。 保护装置的灵敏度，必须满足 DL400—91《继电保护和安全自动装置技术规范》的规定。当简单的保护不能满足灵敏度要求时，就必须采用具有更高灵敏度的保护。 二.电网继电保护整定计算的原则 合理的选择电网继电保护的定值，并经常保持它们相互之间协调配合的关系，以便在发生故障时按预定要求快速而有选择性地切除故障，这是保证电力系统安全运行的必要条件。 在设计阶段，应进行必要整定计算，用以检验继电保护配置是否符合规程，是否满足系统运行要求，并应确定各保护装置的技术参数要求。 在确定电网继电保护的定值时，应遵守以下基本原则： （1）逐级配合原则 （2）灵敏系数校验原则 （3）时限级差的选择原则 （4）短路计算原则 （5）运行方式的确定原则 三.整定计算运行方式的选择 选择系统运行方式时，计算运行方式的确定十分重要。它关系到所选定的保护方式是110K V 电网保护的设计及整定计算 2 否经济合理、简单可靠，并能满足系统今后发展的需要。 计算运行方式一般的选定原则： 最大运行方式：电力系统中所有元件全部投入运行，选定的接地中心点全部接地。 应当注意，对选择保护来说，所谓最大运行方式，应理解为通过保护装置的短路电流为最大的运行方式。 最小运行方式：根据系统长时间出现的最小负荷，投入数量最少而经济效益最高的机组、线路和接地点，或与系统检修计划配合确定。这时，应保证在最不利的条件下，仍能维持对重要负...
