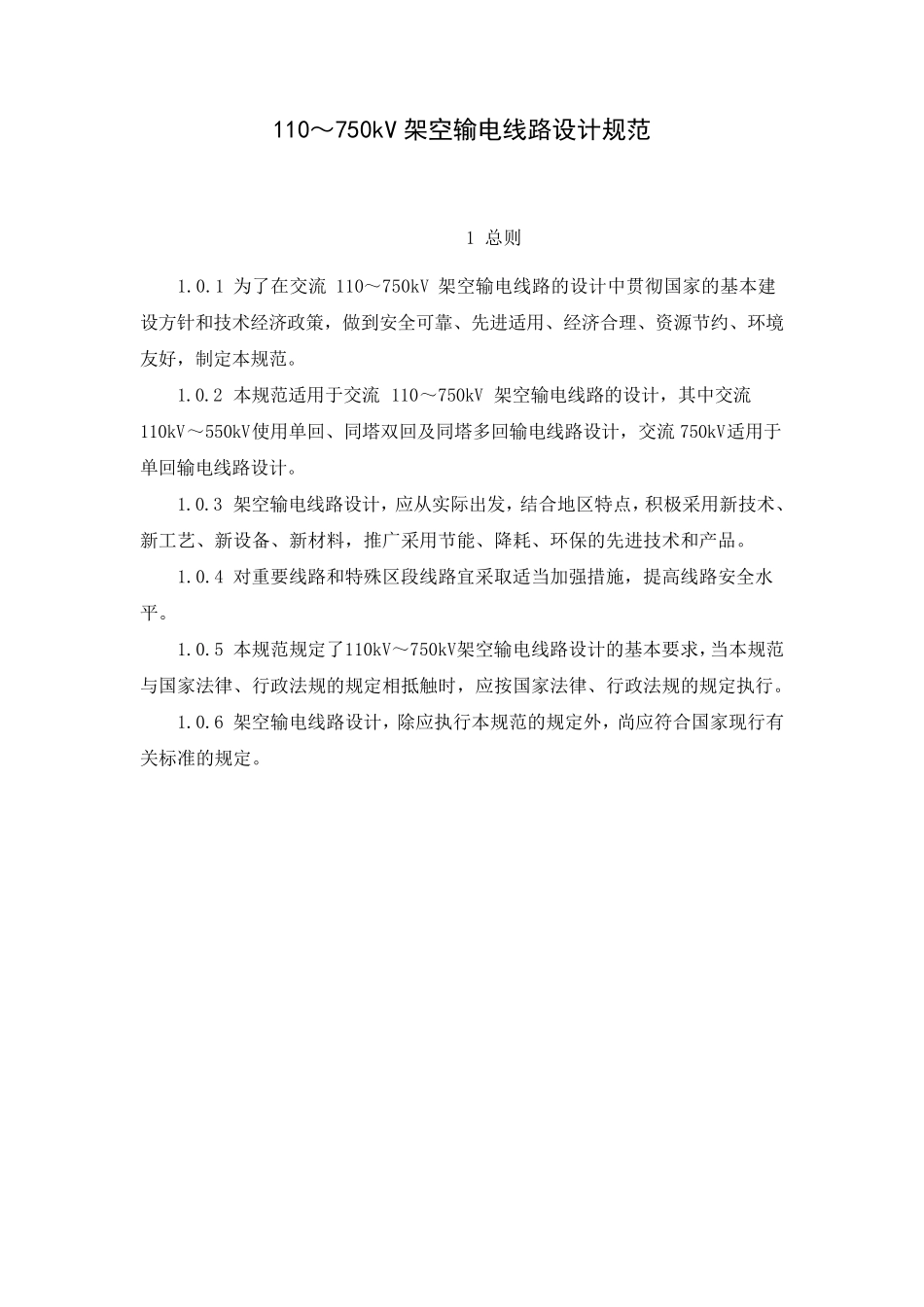

110～750kV 架空输电线路设计规范 1 总则 1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。 1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。 1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。 1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。 1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。 1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。 2 术语、符号 2.1 术语 2.1.1 架空输电线路 overhead transmission line 用绝缘子和杆塔将导线架设于地面上的电力线路。 2.1.2 弱电线路 telecommunication line 指各种电信号通信线路。 2.1.3 大跨越 large crossing 线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。 2.1.4 轻、中、重冰区 light/medium/heavy icing area 设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。 2.1.5 基本风速 reference wind speed 按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。 2.1.6 稀有风速，稀有覆冰 rare wind speed，rare ice thickness 根据历史上记录存在，并显著地超过历年记录频率曲线的严重大风、覆冰。 2.1.7 耐张段 section 两耐张杆塔间的线路部分。 2.1.8 平均运行张力 everyday tension 年平均气温情况下，弧垂最低点的导线或地线张力。 2.1.9 等值附盐密度(简称等值盐密) equivalent salt deposit density (ESDD) 溶解后具有与从 给 定绝缘子的绝缘体 表 面清 洗 的自 然 沉 积 物 溶解后相 同 电导率的氯 化 钠 总 量 除 以表 面积 ，简称等值盐度...
