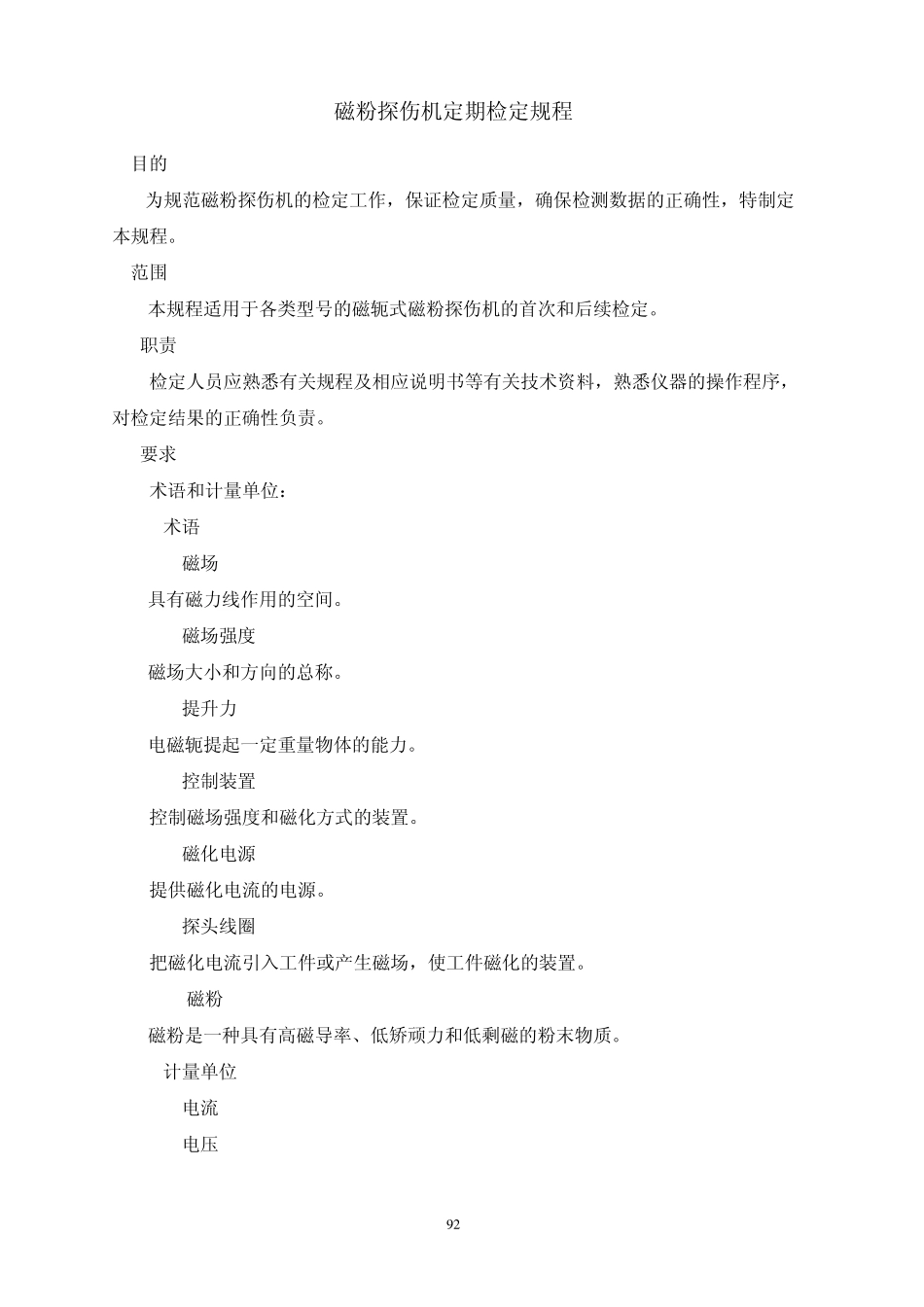

9 2 磁粉探伤机定期检定规程 1 目的 为规范磁粉探伤机的检定工作，保证检定质量，确保检测数据的正确性，特制定本规程。 2 范围 本规程适用于各类型号的磁轭式磁粉探伤机的首次和后续检定。 3 职责 检定人员应熟悉有关规程及相应说明书等有关技术资料，熟悉仪器的操作程序，对检定结果的正确性负责。 4 要求 4.1 术语和计量单位： 4.1.1术语 4.1.1.1磁场 具有磁力线作用的空间。 4.1.1.2磁场强度 磁场大小和方向的总称。 4.1.1.3提升力 电磁轭提起一定重量物体的能力。 4.1.1.4控制装置 控制磁场强度和磁化方式的装置。 4.1.1.5磁化电源 提供磁化电流的电源。 4.1.1.6探头线圈 把磁化电流引入工件或产生磁场，使工件磁化的装置。 4.1.1.7 磁粉 磁粉是一种具有高磁导率、低矫顽力和低剩磁的粉末物质。 4.1.2计量单位 4.1.2.1电流I-------A 4.1.2.2电压--------- V 9 3 4.1.2.3温度t-----------℃ 4.1.2.4提升力 f-------------N 4.2概述 铁磁性材料和工件被磁化后，由于缺陷的存在，使工作表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出缺陷的位置、形状和大小。磁粉探伤机就是将工件进行磁化的一种装置。 4.3计量性能要求 4.3.1主要技术参数 4.3.1.1 输入电压：220（380）V，50Hz 4.3.1.2输出电压：36V，50Hz 4.3.1.3提升力：当电磁轭极间距为 200mm时，交流电磁轭≮44N（4.5kgf）; 直流电磁轭≮177N（18.1kgf）。 4.3.1.4整机对地绝缘电阻：≮1MΩ 。 4.3.1.5磁化时间：≮0.5s。 4.3.2通用技术条件 4.3.2.1 整机及零部件完整，符合技术要求。即： a） 铭牌应清晰无误； b）零部件完好、齐全并规格化； c）紧固件不得松动； d）可动件灵活，端子接线牢靠； e）安全设施完好无损。 4.3.2.2资料齐全、准确 仪器使用说明书等技术资料完整、齐全； 4.3.2.3检修、校验记录齐全、准确。 4.4磁粉探伤机的检定 4.4.1校验周期与环境 a）检定周期：磁粉探伤机的检定周期为 12个月。 b）检定环境：检定室应整洁安静，工作台无振动，室内温度15～40℃。 9 4 4.5 磁粉探伤机的检定 4.5.1 提升力的测定 a）交流电磁轭：用177N（18.1kgf）重的钢板作负荷，能提离地面。 b）直流电磁轭：用44N（4.5kgf）重的钢板作负荷，能提离地面。 指标：当电磁轭极间距为200mm时，交流电磁轭≮44N（4.5kgf）; 直流电...
