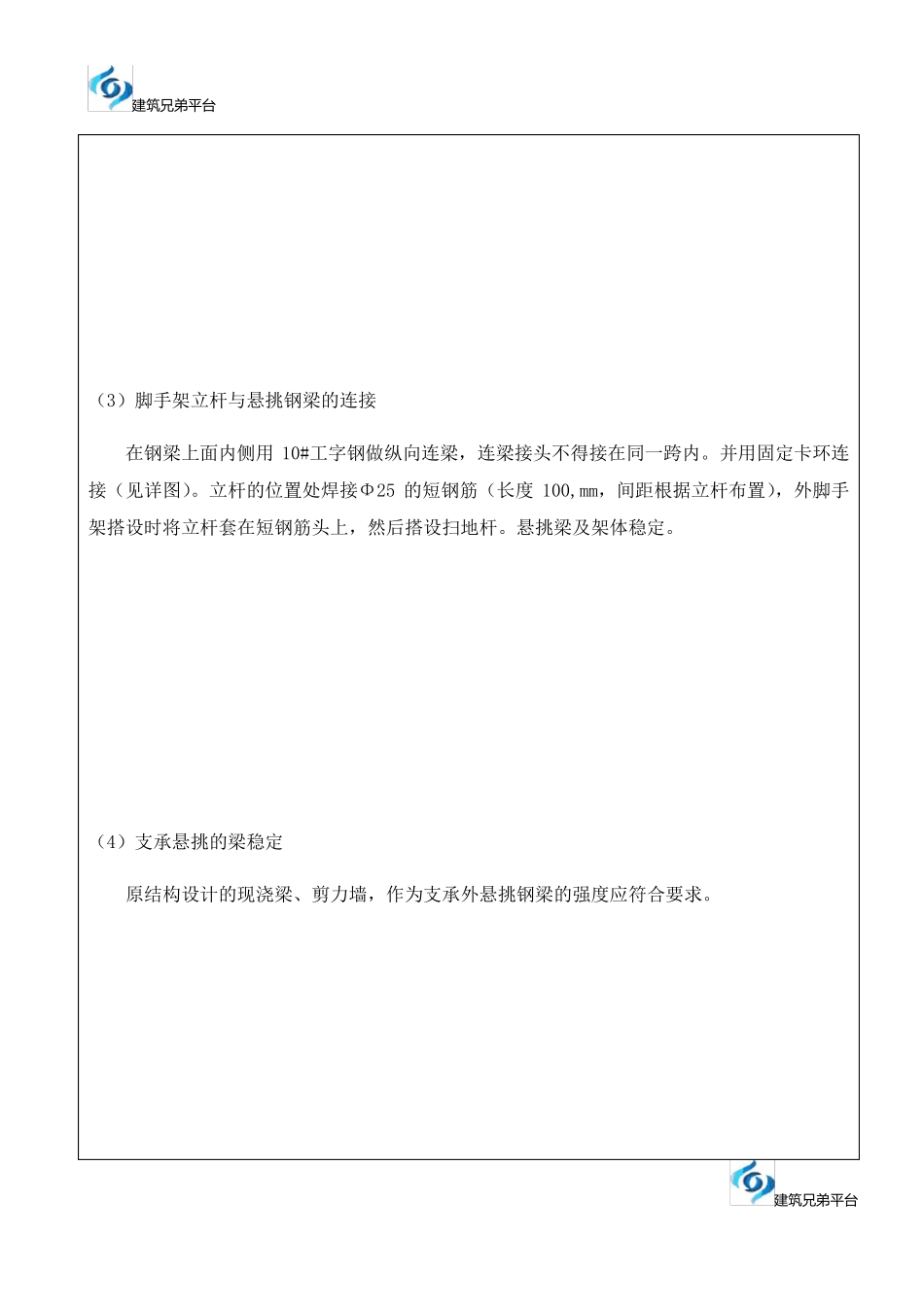

建 筑 兄弟平台 建 筑 兄弟平台 技 术 交 底 记 录 工程名称 施工班组 分 部 (项) 名 称 交底时间 交底提要: 花篮脚手架施工技术交底 交底内容: 1.工程概况 本工程位于****交界处,会展中心南侧,浦发银行西侧,本工程主楼为核心筒-框架结构,裙房为框架结构,抗震设防为7 度。 裙楼地上为7 层,群楼高度为36m,拟采用花篮式悬挑外架,其搭设高度为30.5m,花篮式外悬挑脚手架设置范围为群楼,2 至7 层,外挑设置2 次,第一次悬挑:从2 层楼面至4 层顶,第二次悬挑:从5 层楼面至7 层顶。(具体以实际项目为准) 3.4 材料准备 本工程外架所用的钢管、扣件、型钢、脚手板和其它材料由项目部自行采购。 材料视工程进度分阶段组织进场。 3.5 机具准备 搭、拆架子所需机具主要有架子扳手、吊线,由架子工自备。 项目部应配备如下检查工具(可借用,但应符合要求): 名称 数量 用途 扭力扳手 1 把 检查扣件拧紧力度 游标卡尺 1 把 检查焊接钢管外径和壁厚、外表面锈蚀深度 塞 尺 1 把 检查钢管两 端 面切 斜 偏 差 钢卷 尺 1 把 检查钢管弯 曲 程度和搭设中的距 离 或 长 度 水 平 尺 1 把 检查水 平 杆 高差 建 筑 兄弟平台 建 筑 兄弟平台 角尺 1 把 检查剪刀撑与地面的倾角 3.6 技术准备 施工前应按要求向架子工作好技术交底。人员变动后应重新交底。 (1)悬挑脚手架的选材 经计算验证后决定悬挑钢梁采用16#国标工字钢,间距拟定为1.5M,用10#工字钢纵向钢梁。悬挑钢梁与纵向连梁用专用卡环连接,各段悬挑钢梁的长度详见附图。脚手架使用Q235钢材,外径48mm、壁厚3.0mm 焊接钢管,小横杠长度为1.5m 左右,大横杠和立杆的长度为4-6m 左右。变形、锈蚀超过规定的钢管禁止使用;内端与外墙结构梁用Φ22mm 穿孔高强螺栓固定,外立杆内侧焊吊环,上吊点在上一楼层外墙梁上预留孔眼,斜杆用Φ20mm 圆钢配花篮螺栓调节长度。 (2)悬挑钢梁与主体结构连接做法及要求 按外脚手架平面及工字钢梁布置图上工字钢梁的设置位置,在起挑层主体机构砼浇灌前,在梁或剪力墙上预埋两个水平布置的Φ22 的孔(详见附图)。砼浇灌后将钢梁按照水平标高安 放 在下 层脚手架体上,经位置校 正 后再 用Φ20 的高强度螺栓拧 紧 (双 螺母 ,丝 牙 露 出 不小于 10mm)。 建 筑 兄弟平台 建 筑 兄弟平台 (3)脚手架立杆与悬挑钢梁的连接 在...
