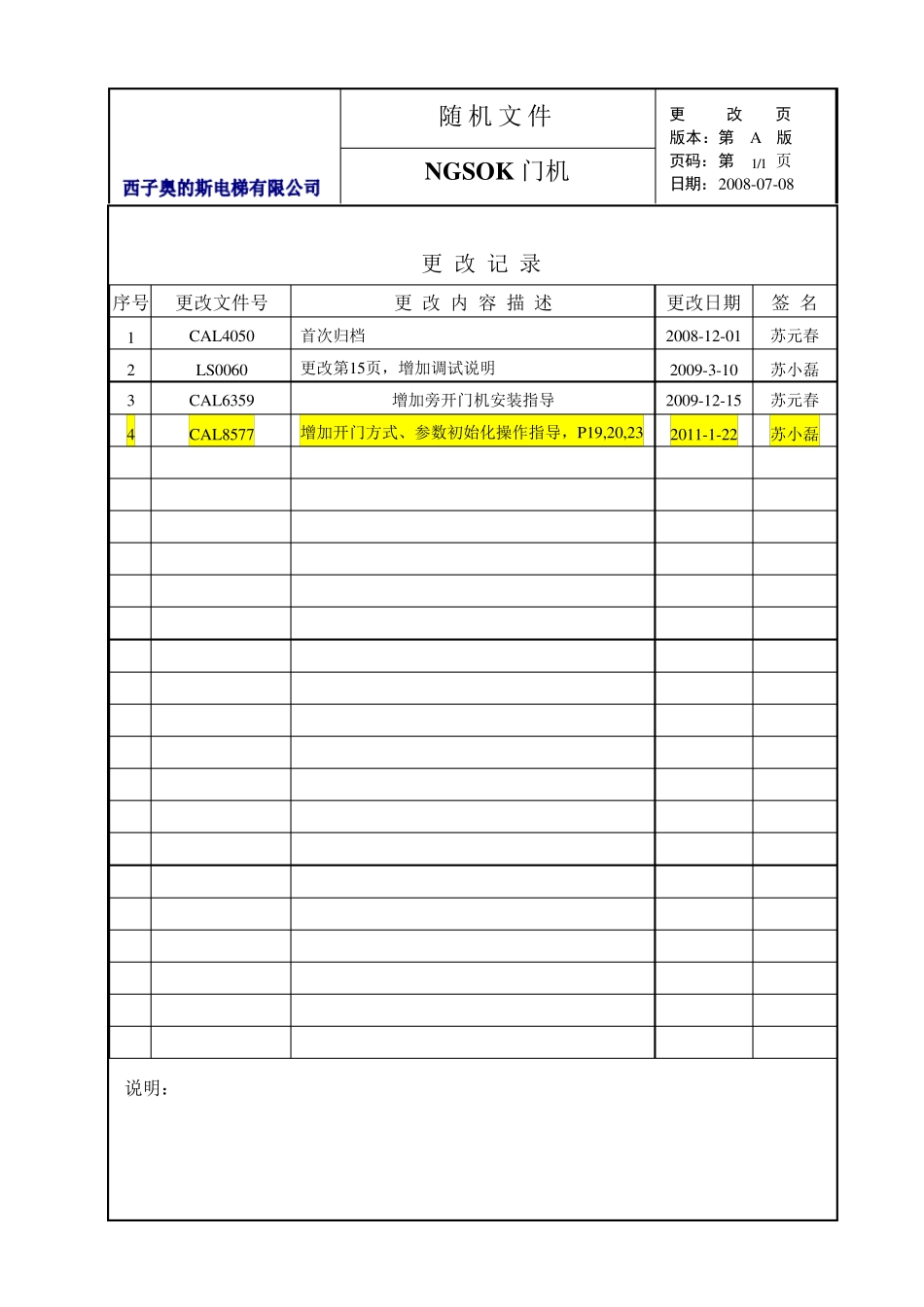

NGSOK 门机 （ FOR SPMDCB） 随机文件 受控文件编号: XAA24350AX-OIM-ZH 随机文件 更 改 页 版本：第 A 版 页码：第 1/1 页 日期：2008-07-08 NGSOK 门机 更 改 记 录 序号 更改文件号 更 改 内 容 描 述 更改日期 签 名 1 CAL4050 首次归档 2008-12-01 苏元春 2 LS0060 更改第15页，增加调试说明 2009-3-10 苏小磊 3 CAL6359 增加旁开门机安装指导 2009-12-15 苏元春 4 CAL8577 增加开门方式、参数初始化操作指导，P19,20,23 2011-1-22 苏小磊 说明： 随机文件 编号：NGSOK_OIM_ZH 版本：第 A 版 页码：第 1 /22 页 日期：2008-07-08 NGSOK 门机 目 录 总装图 机械安装指导 电气图 性能介绍 调试说明 随机文件 编号：NGSOK_OIM_ZH 版本：第 A 版 页码：第 2 页 日期：2008-07-08 NGSOK 门机 1.机总装图 1.1 NGSOK-CO 中分门机 随机文件 编号：NGSOK_OIM_ZH 版本：第 A 版 页码：第 3 页 日期：2008-07-08 NGSOK 门机 1.2 NGSOK-2S 旁开门机 2. 机械安装指导 2.1 门机安装固定 2.1.1 NGSOK-CO 门机安装固定 横杆 Rail 门机撑杆 Stay bar for door operator 随机文件 编号：NGSOK_OIM_ZH 版本：第 A 版 页码：第 4 页 日期：2008-07-08 NGSOK 门机 2.1.2 NGSOK-2S 旁开门机安装固定 ◆安装：将门机两端各用 6 颗 M10 螺栓与门机撑杆连接固定。 The door operator is jointed onto the stay bar with six M10 blots. ◆调整：通过调整与直梁连接的横杆和在门机与横杆连接的地方加入垫片的方法来调整门机的位置。 Adjustment by moving the rail jointed with the upright or putting shims between the rail bar and the door op-erator. 门机撑杆 Stay bar for door operator 横杆 Rail ◆安装：将门机两端各用 2 颗 M10 螺栓与门机撑杆连接固定。 The door operator is jointed onto the stay bar with four M10 blots. ◆调整：通过调整与直梁连接的横杆和在门机与撑杆连接的地方加入垫片的方法来调整门机的位置。 Adjustment by moving the rail jointed with the upright or putting shims between the stay bar and the door operator. 随机文件 编号：NGSOK_OIM_ZH 版本：第 A 版...
