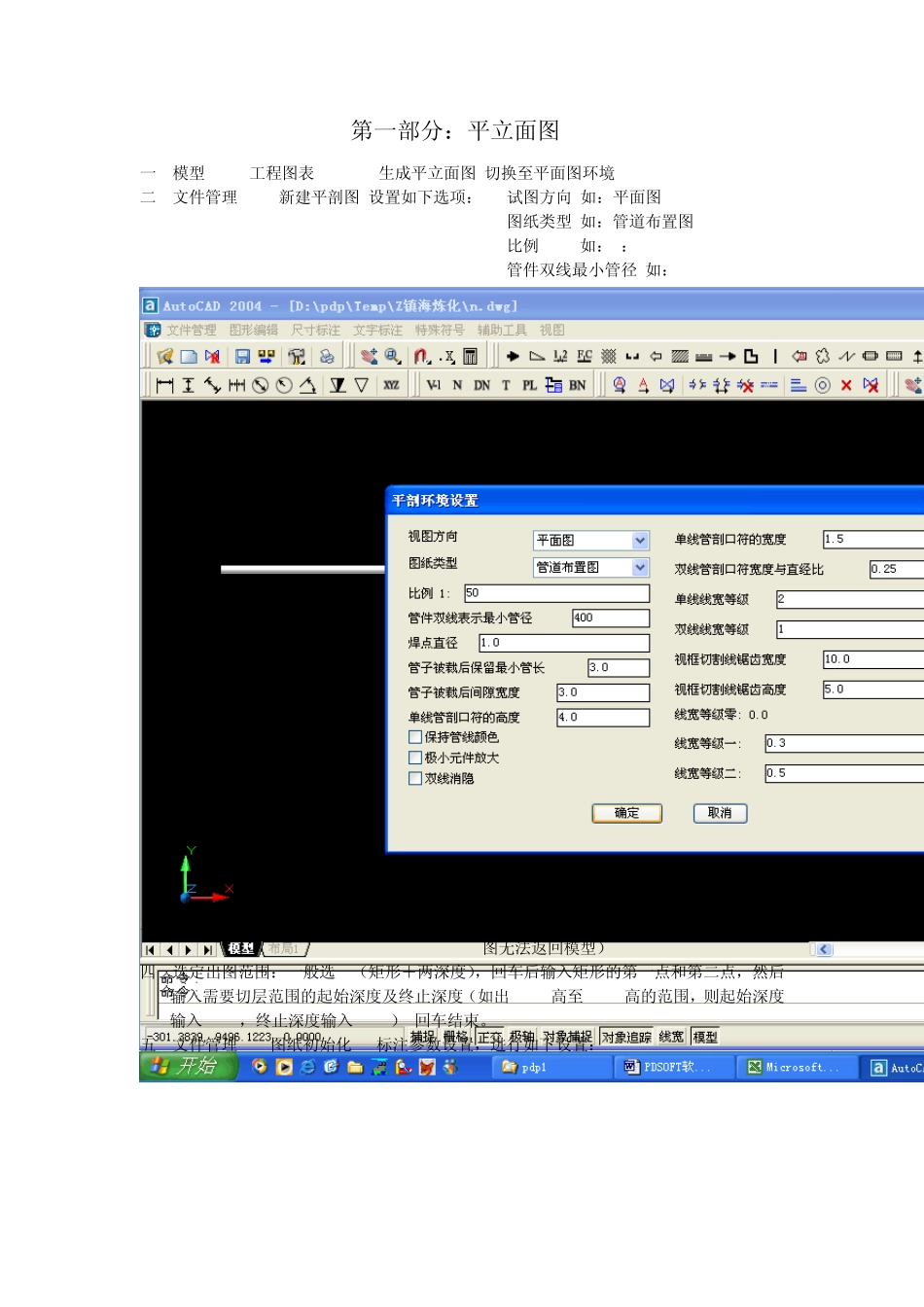

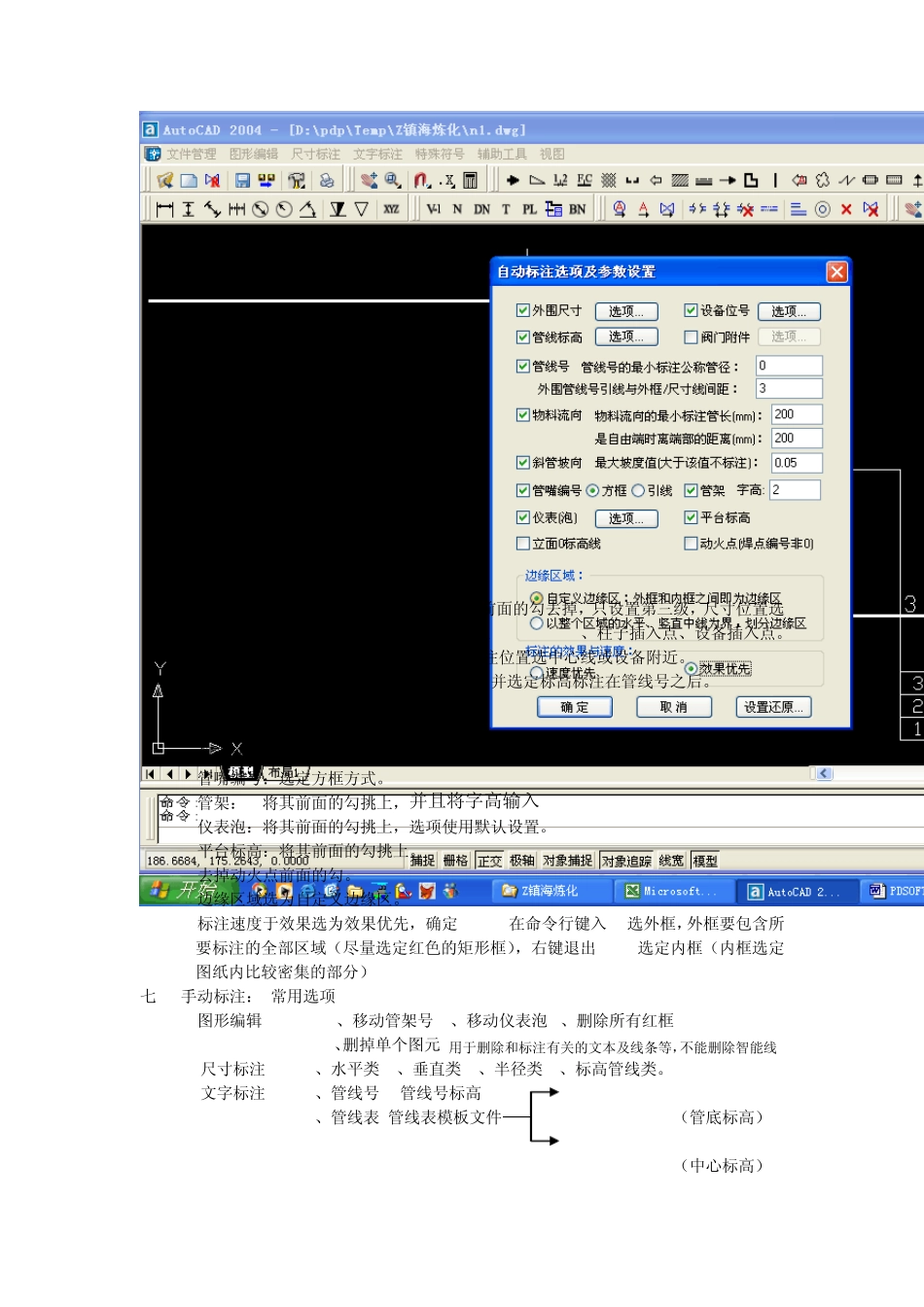

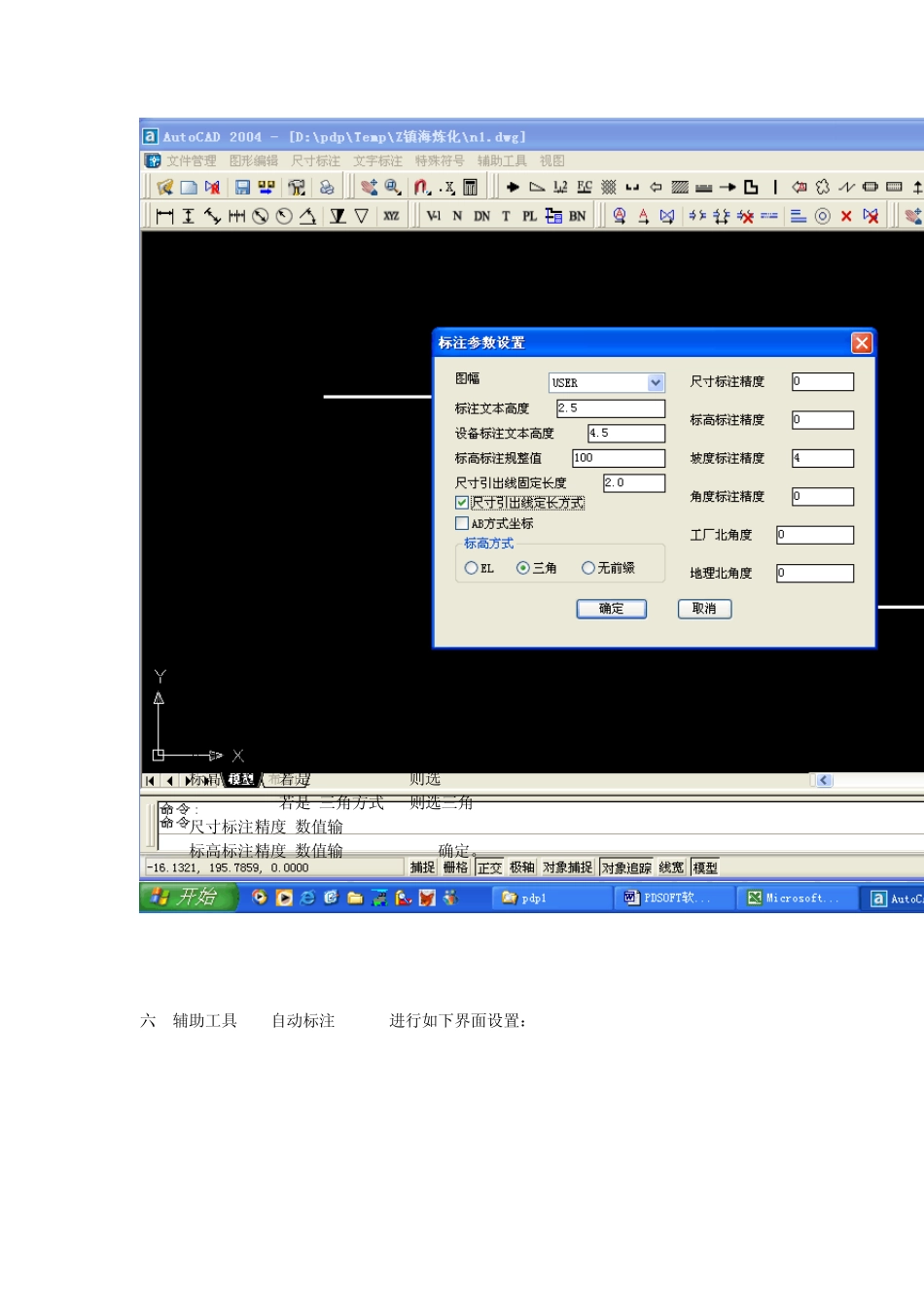

第一部分：平立面图 一 模型 工程图表 生成平立面图,切换至平面图环境 二 文件管理 新建平剖图,设置如下选项：a 试图方向 如：平面图 b 图纸类型 如：管道布置图 c 比例 如：1：50 d 管件双线最小管径 如：400 三 确定后输入平剖图文件名及其路径（注意，此路径以后不要随意改变，否则将出现平剖图无法返回模型） 四 选定出图范围：一般选1（矩形＋两深度），回车后输入矩形的第一点和第二点，然后输入需要切层范围的起始深度及终止深度（如出2000高至5000高的范围，则起始深度输入2000，终止深度输入5000）,回车结束。 五 文件管理 图纸初始化 标注参数设置，进行如下设置： a 图幅 user 选定用户自己的图框（注意比例，要选标准图框） b 尺寸引出线定长方式，将其前面的的勾挑上 c 标高方式：(若是BOP EL 5000则选EL ) (若是 三角方式 则选三角) d 尺寸标注精度 数值输0 e 标高标注精度 数值输0 确定。 六 辅助工具 自动标注 进行如下界面设置： a 外围尺寸 选项：将第一级将第二级前面的勾去掉，只设置第三级，尺寸位置选定右边和下面，标注点 选 Match Line、柱子插入点、设备插入点。 b 设备位号 标注类容选设备位号，标注位置选中心线或设备附近。 c 管线标高：选定管底标高或者中心标高，并选定标高标注在管线号之后。 d 管线号：将其前面的勾挑上。 e 物料流向： 将其前面的勾挑上。 f 斜管坡向： 将其前面的勾挑上。 g 管嘴编号：选定方框方式。 h 管架： 将其前面的勾挑上，并且将字高输入 2 i 仪表泡：将其前面的勾挑上，选项使用默认设置。 j 平台标高：将其前面的勾挑上。 k 去掉动火点前面的勾。 l 边缘区域选为自定义边缘区。 m 标注速度于效果选为效果优先，确定 在命令行键入 D,选外框，外框要包含所要标注的全部区域（尽量选定红色的矩形框），右键退出 选定内框（内框选定图纸内比较密集的部分） 七 手动标注：(常用选项) a 图形编辑 1、移动管架号 2、移动仪表泡 3、删除所有红框 4、删掉单个图元(用于删除和标注有关的文本及线条等，不能删除智能线) b 尺寸标注 1、水平类 2、垂直类 3、半径类 4、标高管线类。 C 文字标注 1、管线号 2管线号标高 d:\pdp\sys\pspltelbtri.dwg 3、管线表 管线表模板文件 （管底标高） d:\pdp\sys\pspltelctri.dwg （中心标高） d 辅助工具 1插入尺寸（在已有的尺寸中插...
