PF525变频器技术手册VIP免费

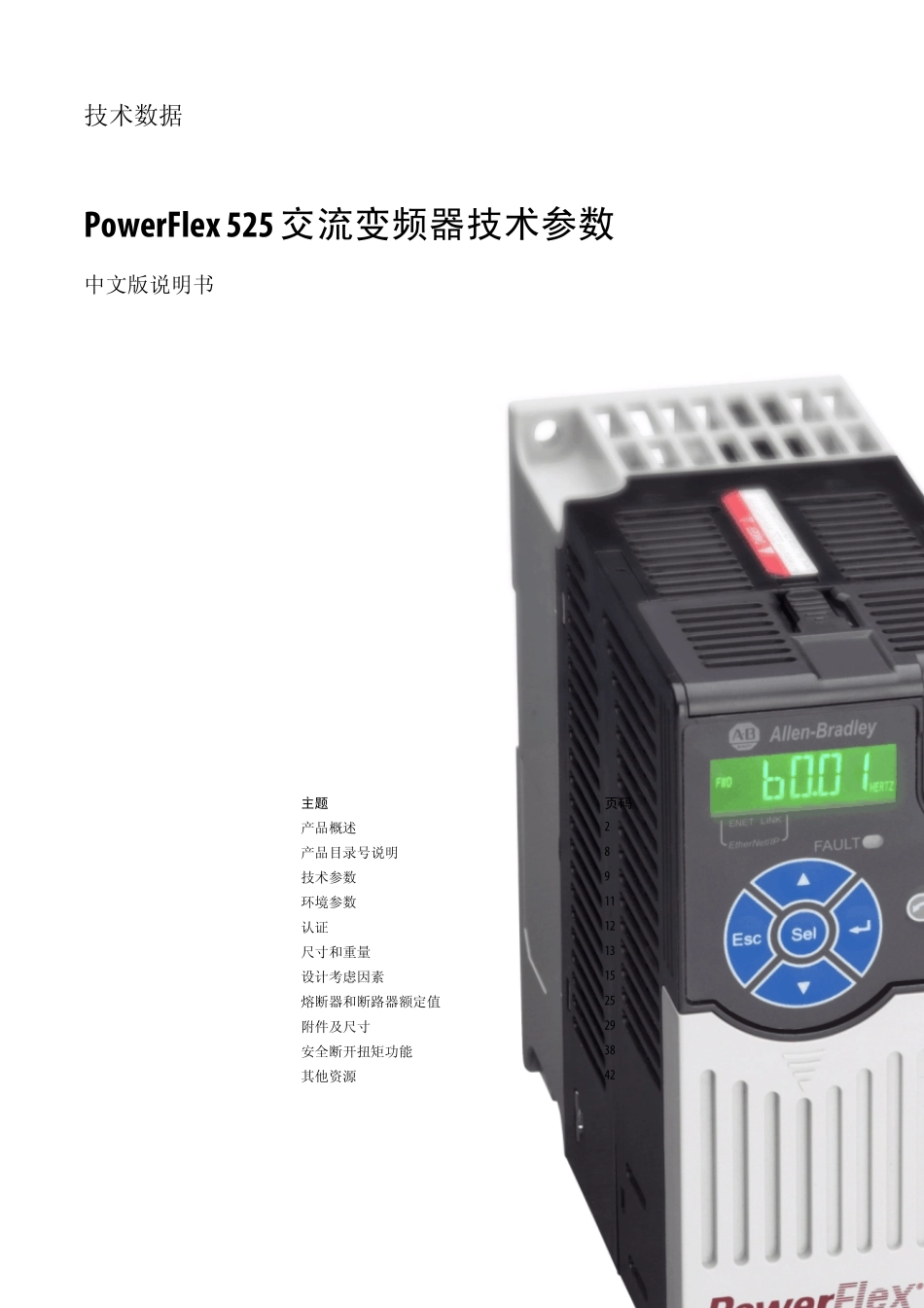

PF525变频器技术手册_第1页
1/44

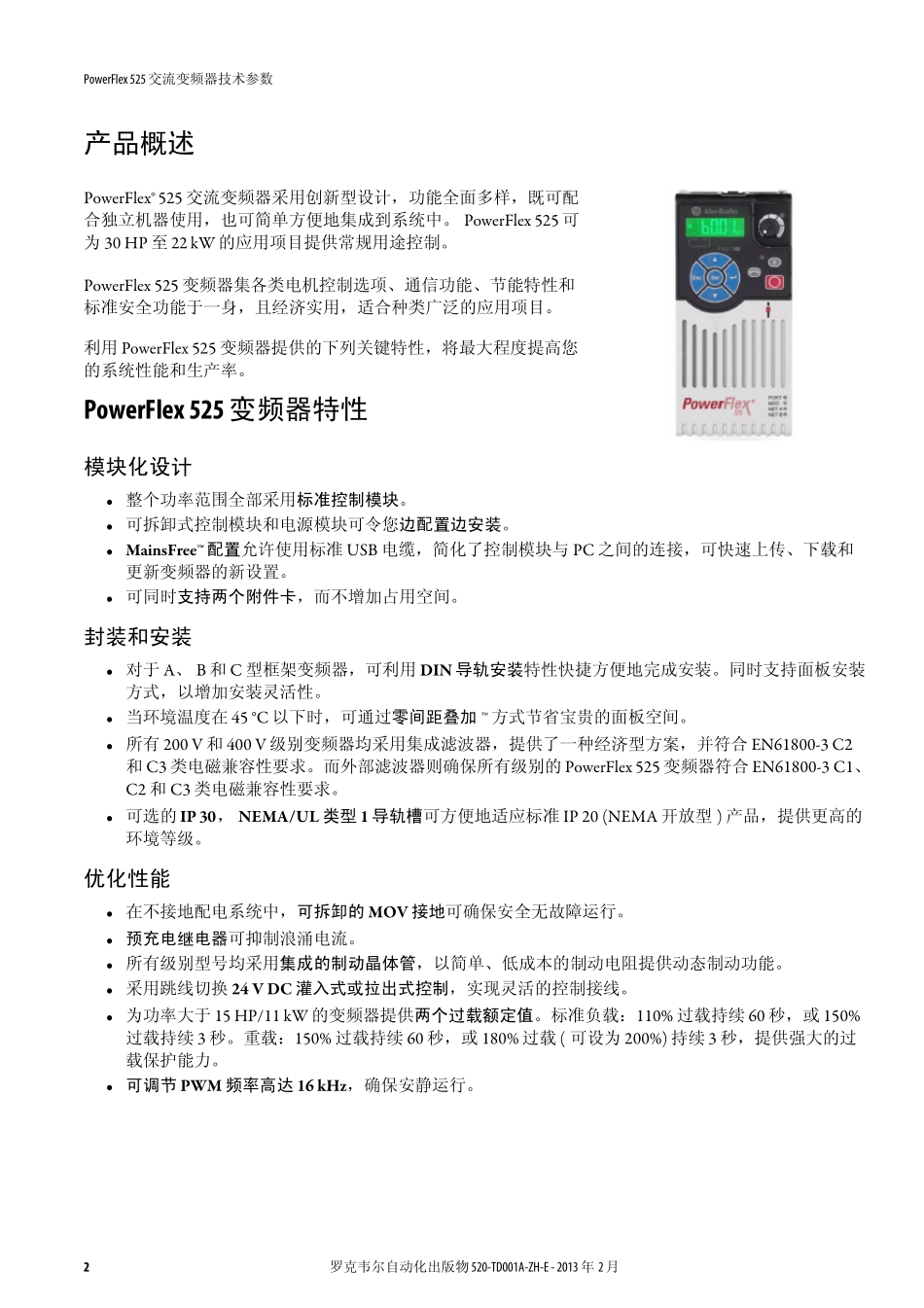

PF525变频器技术手册_第2页
2/44

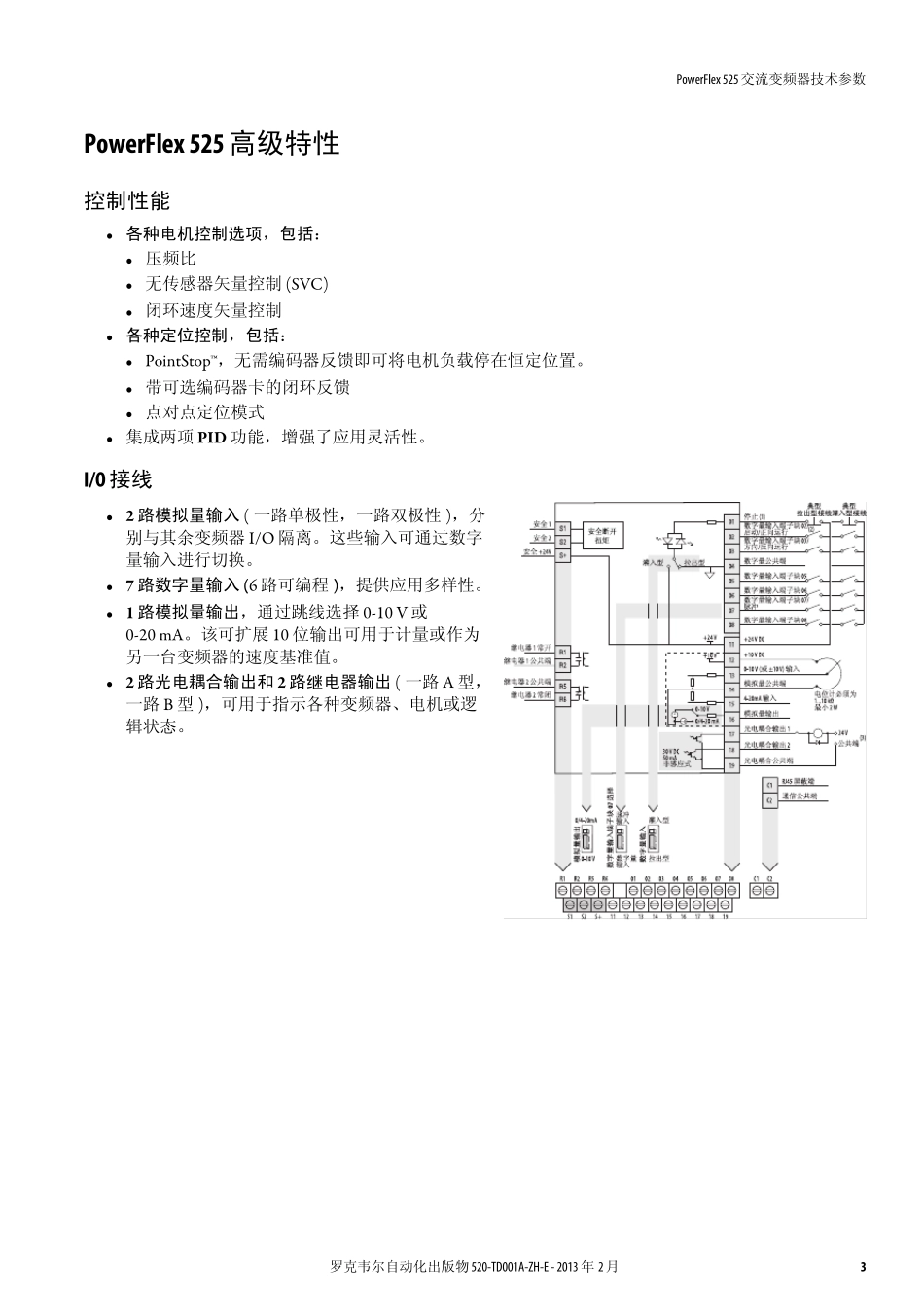

PF525变频器技术手册_第3页
3/44
技术数据PowerFlex 525 交流变频器技术参数中文版说明书主题页码产品概述2产品目录号说明8技术参数9环境参数11认证12尺寸和重量13设计考虑因素15熔断器和断路器额定值25附件及尺寸29安全断开扭矩功能38其他资源422罗克韦尔自动化出版物 520-TD001A-ZH-E - 2013 年2 月 PowerFlex 525 交流变频器技术参数产品概述PowerFlex® 525 交流变频器采用创新型设计,功能全面多样,既可配合独立机器使用,也可简单方便地集成到系统中。PowerFlex 525 可为 30 HP 至 22 kW 的应用项目提供常规用途控制。PowerFlex 525 变频器集各类电机控制选项、通信功能、节能特性和标准安全功能于一身,且经济实用,适合种类广泛的应用项目。利用 PowerFlex 525 变频器提供的下列关键特性,将最大程度提高您的系统性能和生产率。PowerFlex 525 变频器特性模块化设计• 整个功率范围全部采用标准控制模块。• 可拆卸式控制模块和电源模块可令您边配置边安装。• MainsFree™ 配置允许使用标准 USB 电缆,简化了控制模块与 PC 之间的连接,可快速上传、下载和更新变频器的新设置。• 可同时支持两个附件卡,而不增加占用空间。封装和安装• 对于 A、 B 和 C 型框架变频器,可利用 DIN 导轨安装特性快捷方便地完成安装。同时支持面板安装方式,以增加安装灵活性。• 当环境温度在 45 °C 以下时,可通过零间距叠加™ 方式节省宝贵的面板空间。• 所有 200 V 和 400 V 级别变频器均采用集成滤波器,提供了一种经济型方案,并符合 EN61800-3 C2 和 C3 类电磁兼容性要求。而外部滤波器则确保所有级别的 PowerFlex 525 变频器符合 EN61800-3 C1、C2 和 C3 类电磁兼容性要求。• 可选的 IP 30, NEMA/UL 类型 1 导轨槽可方便地适应标准 IP 20 (NEMA 开放型) 产品,提供更高的环境等级。优化性能• 在不接地配电系统中,可拆卸的 MOV 接地可确保安全无故障运行。• 预充电继电器可抑制浪涌电流。• 所有级别型号均采用集成的制动晶体管,以简单、低成本的制动电阻提供动态制动功能。• 采用跳线切换 24 V DC 灌入式或拉出式控制,实现灵活的控制接线。• 为功率大于 15 HP/11 kW 的变频器提供两个过载额定值。标准负载:110% 过载持续 60 秒,或 150% 过载持续 3 秒。重载:150% 过载持续 60 秒,或 180% 过载 ( 可设为 200%) 持续 3 秒,提供强大的过载保护能...
