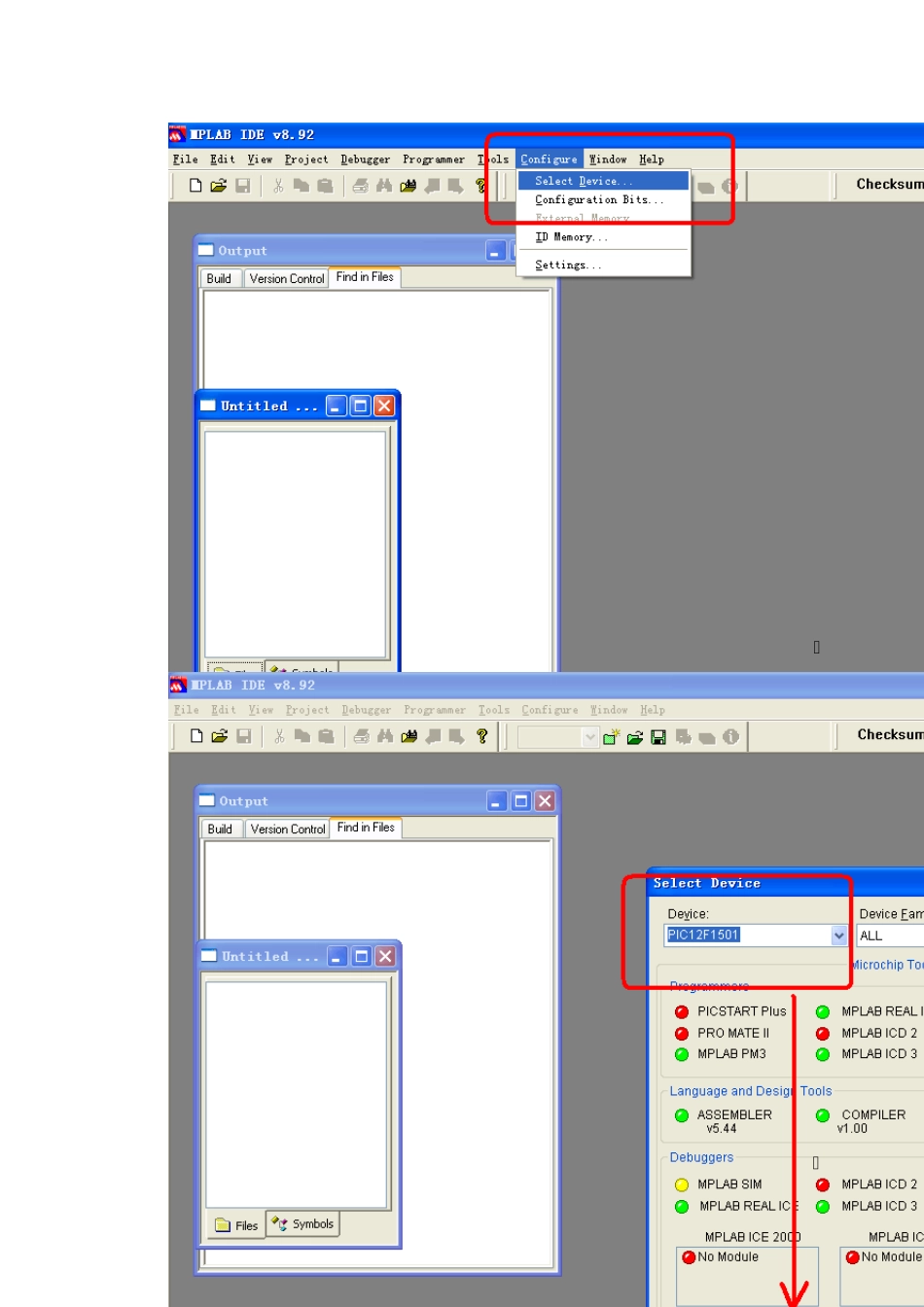

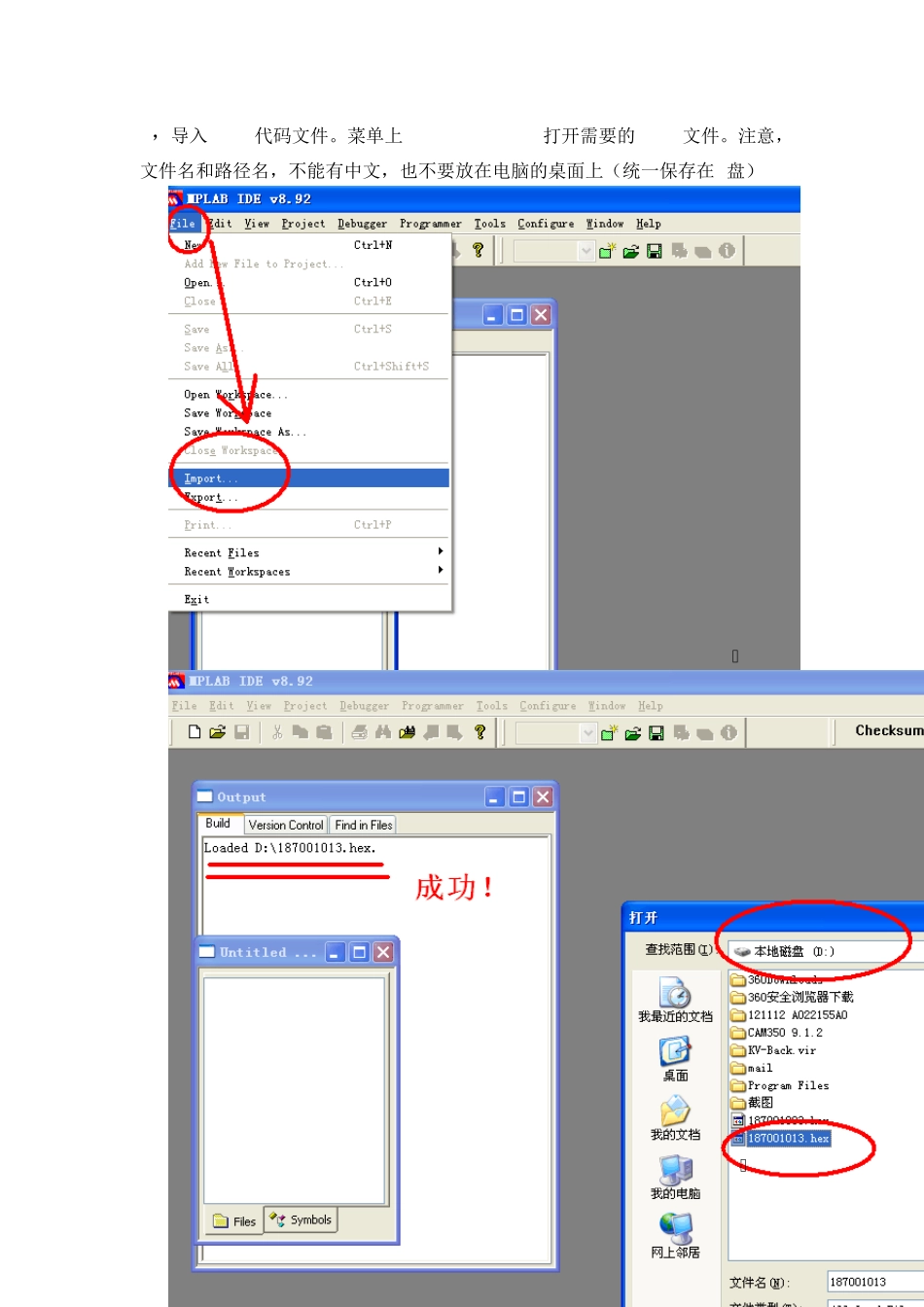

PICKIT3 脱机烧录操作使用说明 背景：1，避免目前使用PM3 烧录导致损坏坏产品、失效； 2，一键操作，去掉电脑/人机反复烧录，提高效益； 一，接口说明： 二， PICKIT3 连接电脑 MPLAB IDE 联机转脱机： 1、 打开 MPLAB IDE8.9 软件。 2、 选择要烧写的芯片型号，菜单上 configure----select device 在 device 下选择中要烧写的型号（此次产品芯片型号为PIC12F1501其他产品类推），点击OK。 3，导入 HEX 代码文件。菜单上 File---Import 打开需要的 HEX 文件。注意，文件名和路径名，不能有中文，也不要放在电脑的桌面上（统一保存在D盘） 4，菜单上 configu re----configu ration bits 打开后，将上面勾选去掉，确定即可。 5 ，用 USB 连接线，一端插 KIT3，另外端插电脑 USB 口。将 ICSP 下载口连接到产品芯片。 6，选中工具，菜单上 Programmer --- select Programmer 选中 PICKIT3，并 等待系统连接 PICKIT3。正常连接大概 2-3 秒钟。 第一次会提示是否保留之前程序，选择“否” 7，设 置 供 电 PICKIT3 对 外 供 电 设 置 在 菜 单 内 。 Programmer ---Settings---Power 前面打勾，对外供电，Voltage 下面可以调节输出电 压。一般设置在 5V 8，将程序下载到 KIT3，通过 PROGRAMMER——SETTING——Programmer-TO-GO，点“Send IMAGE InMemory”，将 HEX 下载到 PICKIT3 主机中。 9，关掉软件界面，从 PC 拔掉 USB ，PICKIT3 的USB换插入5v供电USB插头，待指示灯稳定（2秒左右），按下烧录键，PICKIT3 的 POWER 灯黄绿色常亮，ACTIVE 灯，大体按1S亮1S灭的频率缓慢闪烁,STATUS绿色，烧录成功。下一个产品直接拔插，无需断电！ 烧录成功后状态图
