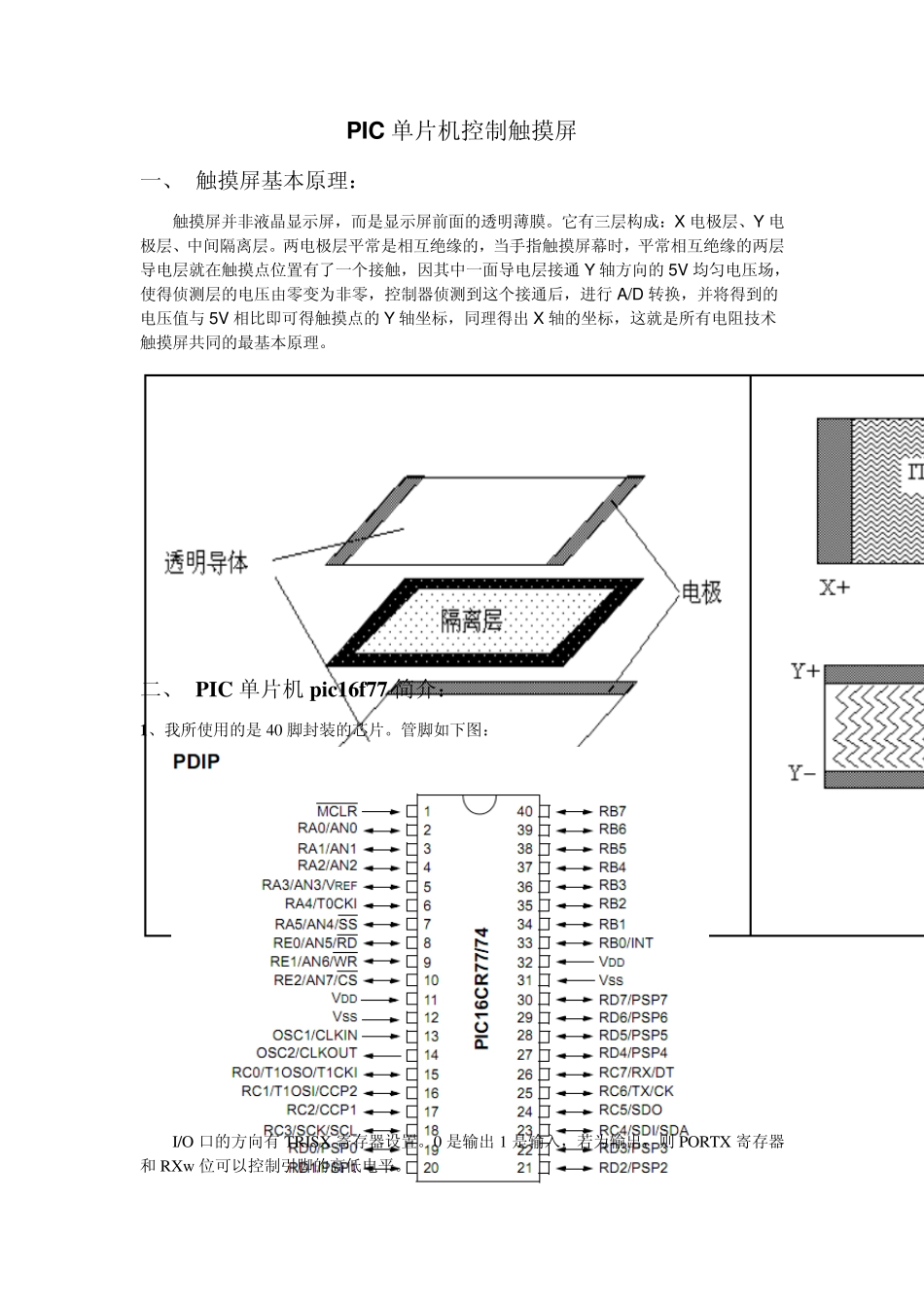

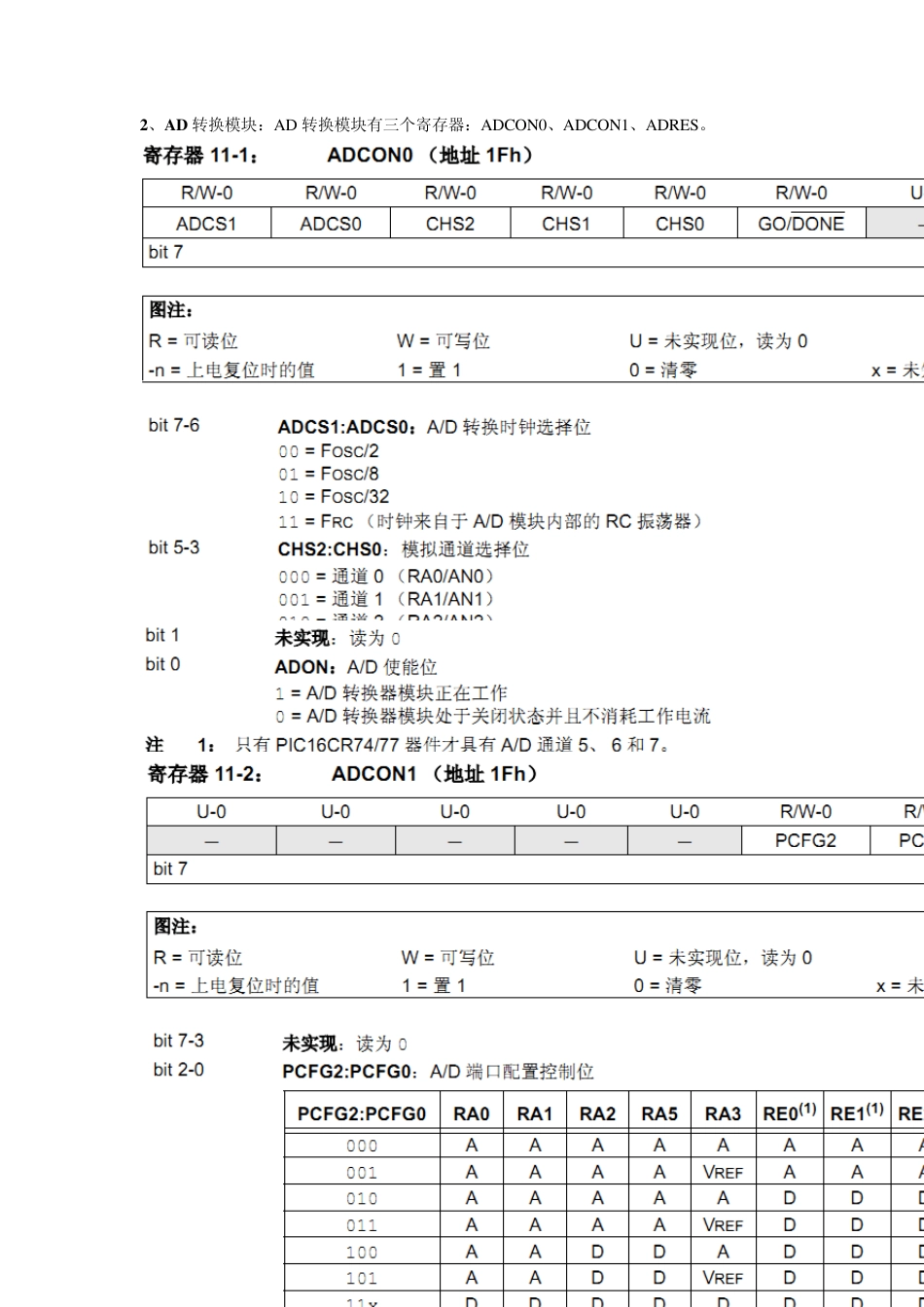

P IC 单片机控制触摸屏 一、 触摸屏基本原理： 触摸屏并非液晶显示屏，而是显示屏前面的透明薄膜。它有三层构成：X 电极层、Y 电极层、中间隔离层。两电极层平常是相互绝缘的，当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通 Y 轴方向的 5V 均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行 A/D 转换，并将得到的电压值与 5V 相比即可得触摸点的 Y 轴坐标，同理得出 X 轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。 二、 PIC 单片机p ic16f77 简介： 1、我所使用的是 40 脚封装的芯片。管脚如下图： I/O 口的方向有 TRISX 寄存器设置。0 是输出 1 是输入，若为输出，则 PORTX 寄存器和 RXw 位可以控制引脚的高低电平。 2、A D 转换模块：AD 转换模块有三个寄存器：ADCON0、ADCON1、ADRES。 AD 转换的步骤： 其中第4 步中需要等待的采集时间有时不能按照文档中所说的16us 左右。如果单纯的用一路AD 通道，则16us 的采集时间是可以的。但是若涉及到多通道之间的相互转换后，这个时间就不能保证采集的信号是正确的，应该延长采集时间。我看到网上有人说用1ms的延时，具体延时应根据实际情况测量一下。AD 转换结果位于ADRES 寄存器中，8 位。 3、通用串口 USART： 建议大家调试程序的时候多用一下USART，太好用了。下面是有关寄存器： TXREG：发送缓冲器，RCREG：接收缓冲器。 4 、中断： 下面是与中断有关的寄存器： 中断编程需要注意的问题：PIC 单片机的编程软件是MPLAB，它只有一个中断函数，并且有interru pt 关键字。多个中断同时使能时，需要在中断函数里判断中断标志位，来判断是哪个外设发生了中断。 三、 控制电路： 程序设计：（1）、检测是否有触控操作：首先使T1、T3 导通，T2、T4 截止，AD 转换 ADY的电压值，若为 0 或某一范围内，则认为没有触控操作，否则有触控操作。 （2）、读 X 坐标：首先使T1、T3 导通，T2、T4 截止，AD 转换 ADY 的电压值，得到 X 坐标。 （3）、读 Y 坐标：首先使T2、T4 导通，T1、T3 截止，AD 转换 ADX 的电压值，得到 X 坐标。 程序框图如下：
