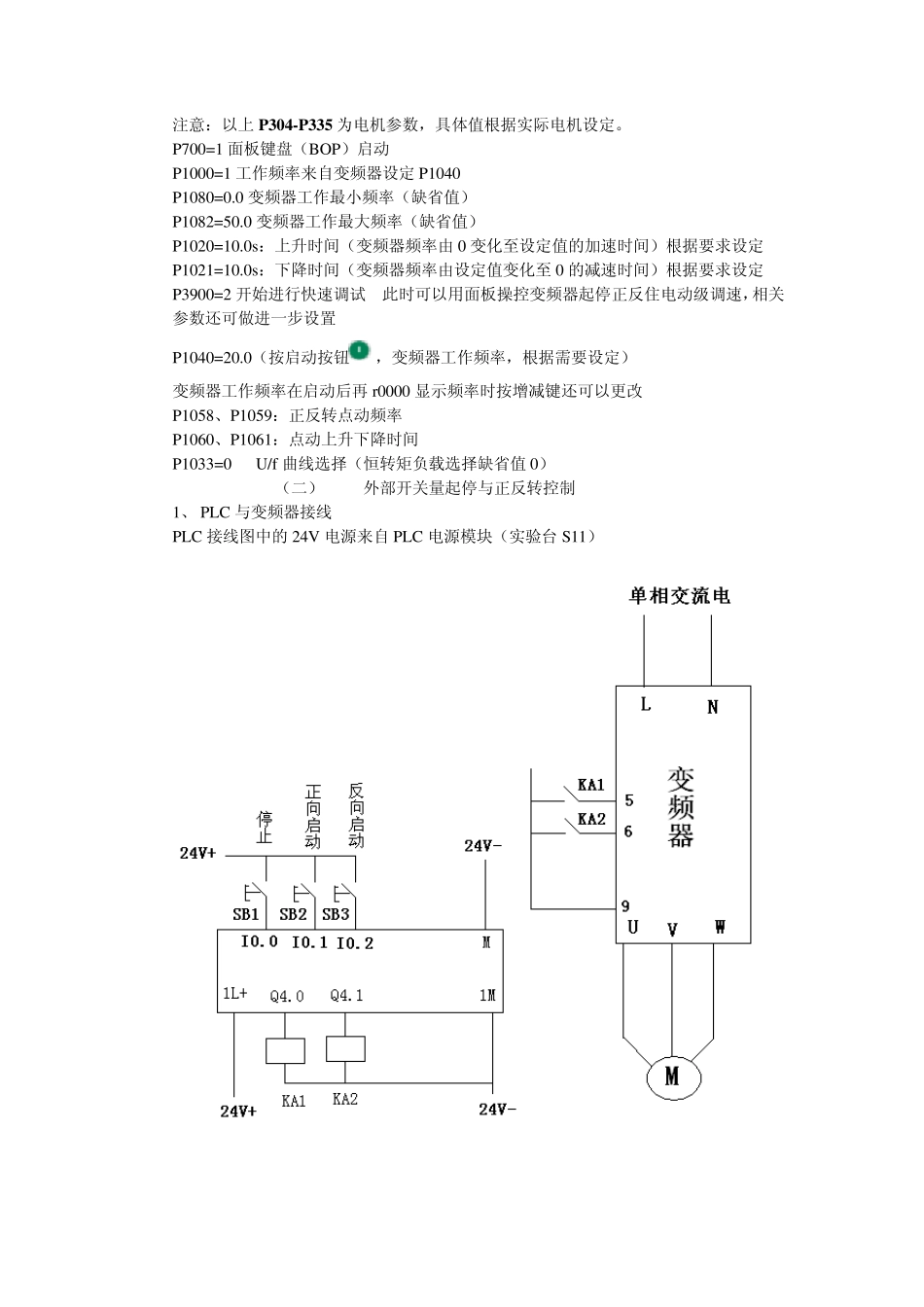

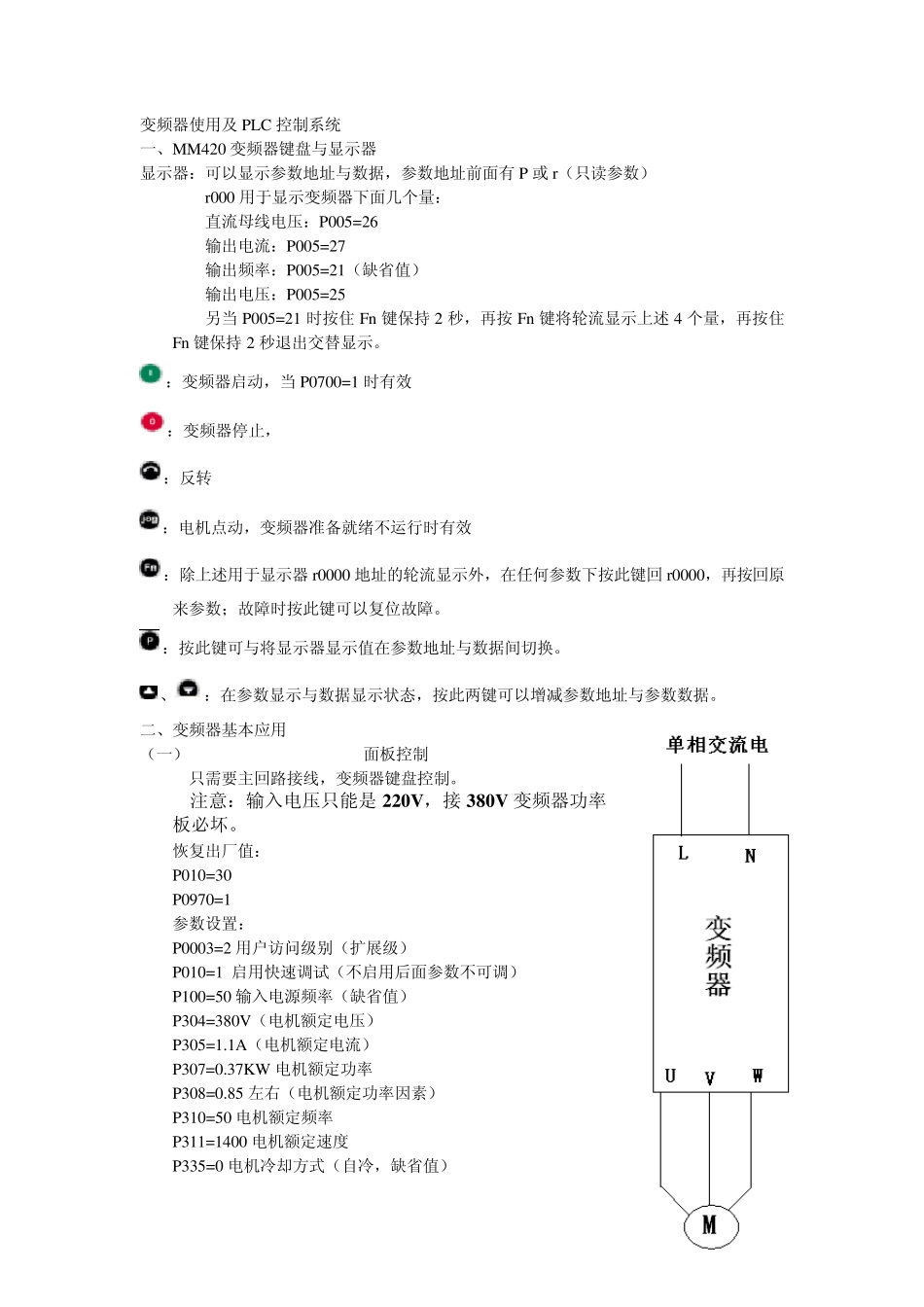

变频器使用及PLC 控制系统 一、MM420 变频器键盘与显示器 显示器：可以显示参数地址与数据，参数地址前面有 P 或 r（只读参数） r000 用于显示变频器下面几个量： 直流母线电压：P005=26 输出电流：P005=27 输出频率：P005=21（缺省值） 输出电压：P005=25 另当 P005=21 时按住 Fn 键保持 2 秒，再按 Fn 键将轮流显示上述 4 个量，再按住Fn 键保持 2 秒退出交替显示。 ：变频器启动，当 P0700=1 时有效 ：变频器停止， ：反转 ：电机点动，变频器准备就绪不运行时有效 ：除上述用于显示器r0000 地址的轮流显示外，在任何参数下按此键回 r0000，再按回原来参数；故障时按此键可以复位故障。 ：按此键可与将显示器显示值在参数地址与数据间切换。 、：在参数显示与数据显示状态，按此两键可以增减参数地址与参数数据。 二、变频器基本应用 （一） 面板控制 只需要主回路接线，变频器键盘控制。 注意：输入电压只能是 220V ，接 380V 变频器功率板必坏。 恢复出厂值： P010=30 P0970=1 参数设置： P0003=2 用户访问级别（扩展级） P010=1 启用快速调试（不启用后面参数不可调） P100=50 输入电源频率（缺省值） P304=380V（电机额定电压） P305=1.1A（电机额定电流） P307=0.37KW 电机额定功率 P308=0.85 左右（电机额定功率因素） P310=50 电机额定频率 P311=1400 电机额定速度 P335=0 电机冷却方式（自冷，缺省值） 注意：以上P304-P335 为电机参数，具体值根据实际电机设定。 P700=1 面板键盘（BOP）启动 P1000=1 工作频率来自变频器设定P1040 P1080=0.0 变频器工作最小频率（缺省值） P1082=50.0 变频器工作最大频率（缺省值） P1020=10.0s：上升时间（变频器频率由0 变化至设定值的加速时间）根据要求设定 P1021=10.0s：下降时间（变频器频率由设定值变化至0 的减速时间）根据要求设定 P3900=2 开始进行快速调试 此时可以用面板操控变频器起停正反住电动级调速，相关参数还可做进一步设置 P1040=20.0（按启动按钮，变频器工作频率，根据需要设定） 变频器工作频率在启动后再r0000 显示频率时按增减键还可以更改 P1058、P1059：正反转点动频率 P1060、P1061：点动上升下降时间 P1033=0 U/f 曲线选择（恒转矩负载选择缺省值0） （二） 外部开关量起停与正反转控制 1、 PLC 与变频器接线 PLC 接线图中的24V 电源来自PLC 电源模块（实验台...
