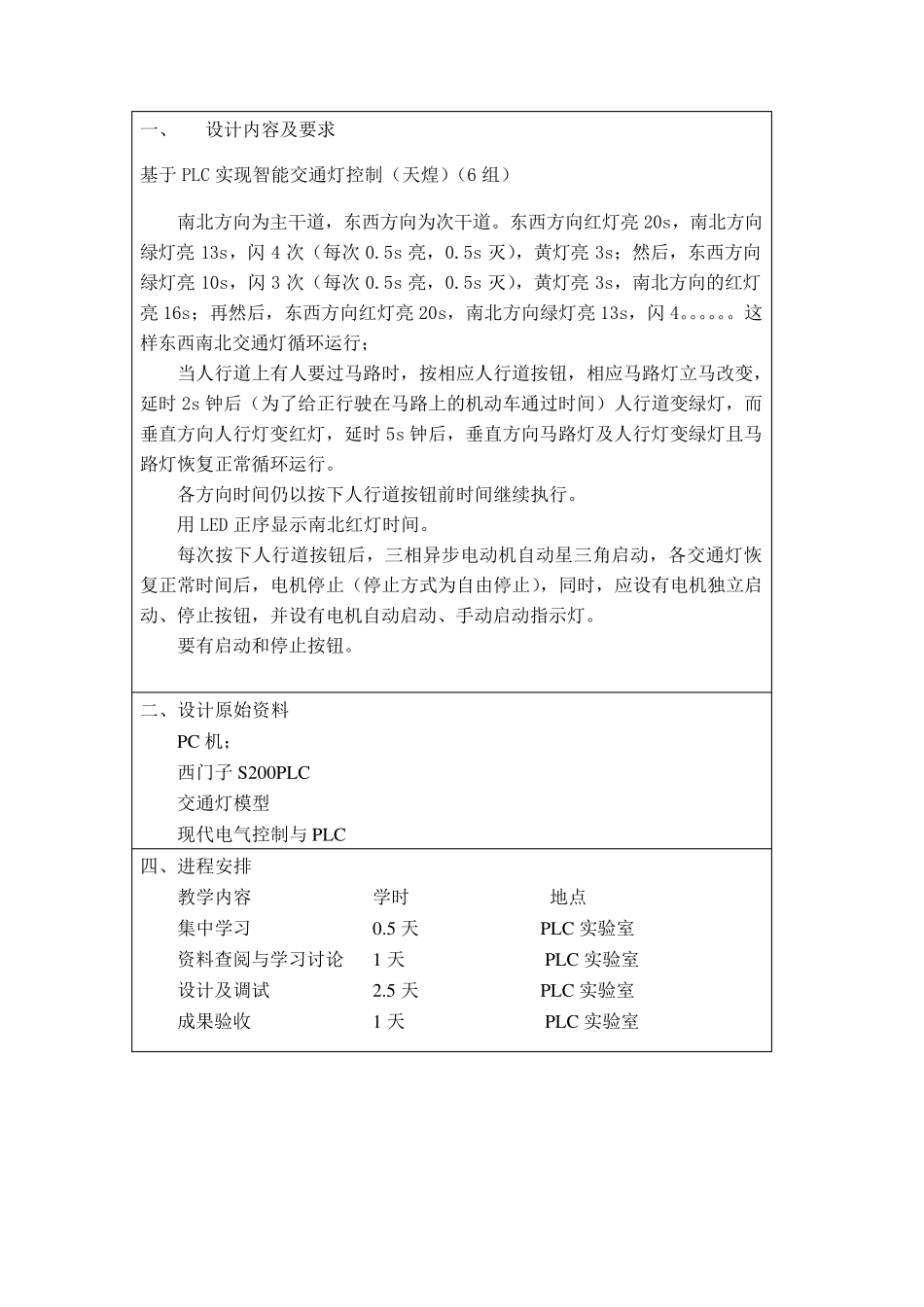

一、 设计内容及要求 基于PLC 实现智能交通灯控制（天煌）（6 组） 南北方向为主干道，东西方向为次干道。东西方向红灯亮20s，南北方向绿灯亮13s，闪4 次（每次0.5s 亮，0.5s 灭），黄灯亮3s；然后，东西方向绿灯亮10s，闪3 次（每次0.5s 亮，0.5s 灭），黄灯亮3s，南北方向的红灯亮16s；再然后，东西方向红灯亮20s，南北方向绿灯亮13s，闪4。。。。。。这样东西南北交通灯循环运行； 当人行道上有人要过马路时，按相应人行道按钮，相应马路灯立马改变，延时2s 钟后（为了给正行驶在马路上的机动车通过时间）人行道变绿灯，而垂直方向人行灯变红灯，延时5s 钟后，垂直方向马路灯及人行灯变绿灯且马路灯恢复正常循环运行。 各方向时间仍以按下人行道按钮前时间继续执行。 用LED 正序显示南北红灯时间。 每次按下人行道按钮后，三相异步电动机自动星三角启动，各交通灯恢复正常时间后，电机停止（停止方式为自由停止），同时，应设有电机独立启动、停止按钮，并设有电机自动启动、手动启动指示灯。 要有启动和停止按钮。 二、设计原始资料 PC 机； 西门子 S200PLC 交通灯模型 现代电气控制与 PLC 四、进程安排 教学内容 学时 地点 集中学习 0.5 天 PLC 实验室 资料查阅与学习讨论 1 天 PLC 实验室 设计及调试 2.5 天 PLC 实验室 成果验收 1 天 PLC 实验室 3 成绩评定表 指导教师成绩 答辩小组成绩 总评成绩 4 目 录 一．摘 要........................................................... 1 二．基于 PLC 实现智能交通灯控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 1.1 总体设计要求............................................... ２ 1.2 设计目的 .................................................. ２ 1.3 I/O 分配 ................................................... ２ 1.4 梯形图 .................................................... ３ 1.5 实验照片 ................................................. 1５ 1.6 问题及解决方案 ........................................... 1６ 三．设计体会..................................................... １７ 参考文献......................................................... １８ 1 摘 要 PLC= Programmable Logic Con...
