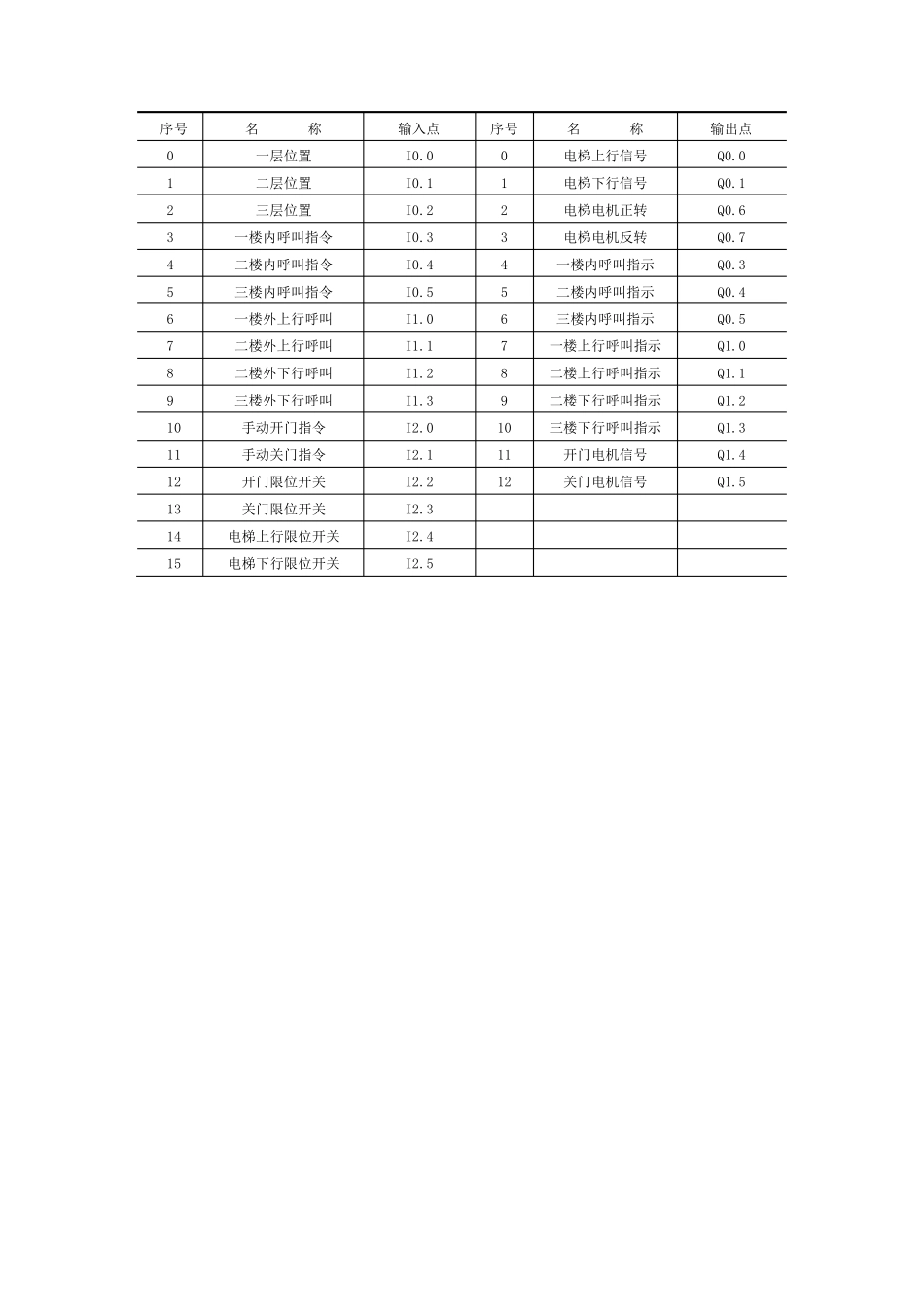

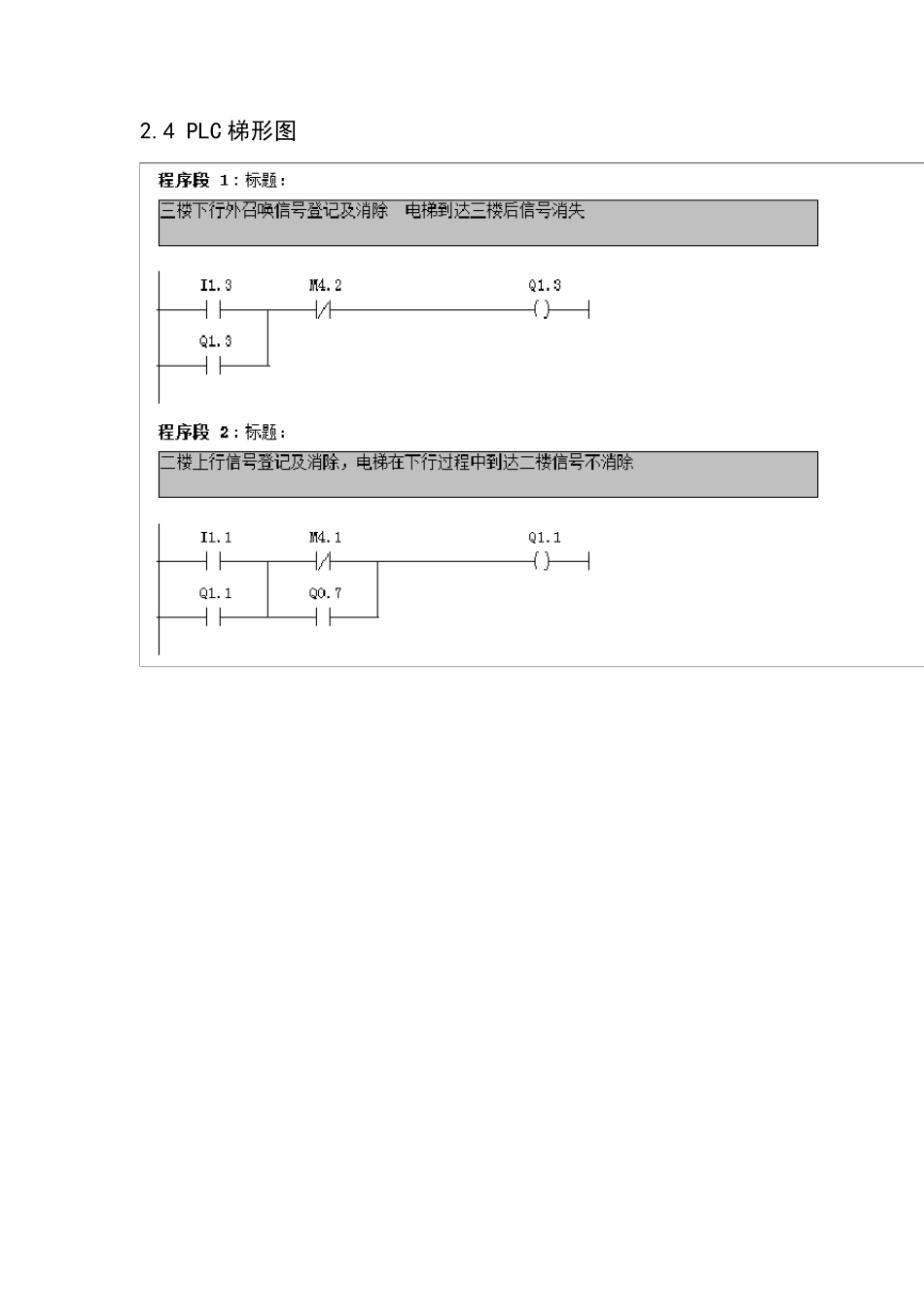

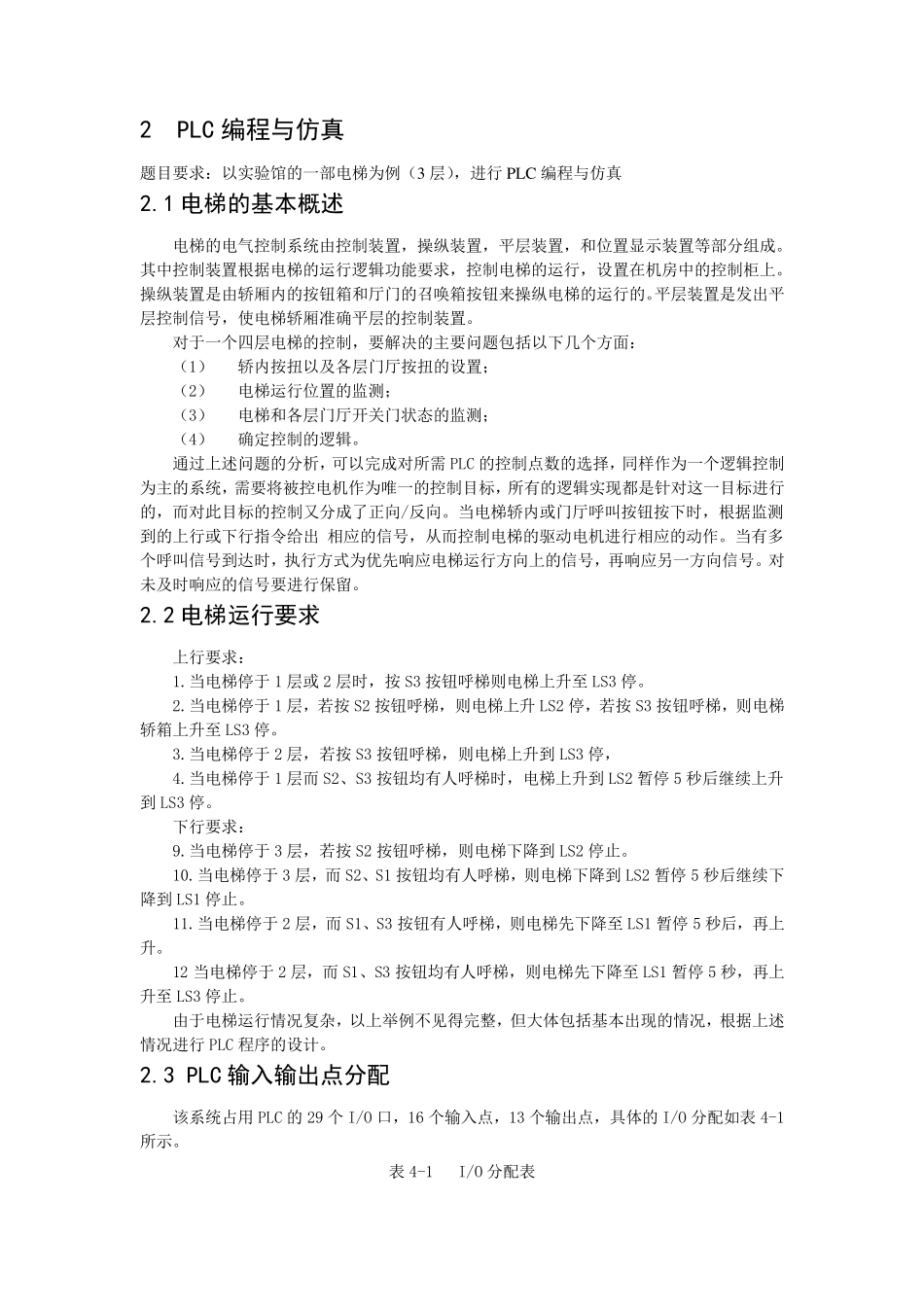

2 PLC 编程与仿真 题 目 要 求 ： 以 实 验 馆 的 一 部 电 梯 为 例 （ 3 层 ）， 进 行 PLC 编 程 与 仿 真 2.1 电梯的基本概述 电 梯 的 电 气 控 制 系 统 由 控 制 装 置 ， 操 纵 装 置 ， 平 层 装 置 ， 和 位 置 显 示 装 置 等 部 分 组 成 。其 中 控 制 装 置 根 据 电 梯 的 运 行 逻 辑 功 能 要 求 ， 控 制 电 梯 的 运 行 ， 设 置 在 机 房 中 的 控 制 柜 上 。操 纵 装 置 是 由 轿 厢 内 的 按 钮 箱 和 厅 门 的 召 唤 箱 按 钮 来 操 纵 电 梯 的 运 行 的 。平 层 装 置 是 发 出 平层 控 制 信 号 ， 使 电 梯 轿 厢 准 确 平 层 的 控 制 装 置 。 对 于 一 个 四 层 电 梯 的 控 制 ， 要 解 决 的 主 要 问 题 包 括 以 下 几 个 方 面 ： （ 1） 轿 内 按 扭 以 及 各 层 门 厅 按 扭 的 设 置 ； （ 2） 电 梯 运 行 位 置 的 监 测 ； （ 3） 电 梯 和 各 层 门 厅 开 关 门 状 态 的 监 测 ； （ 4） 确 定 控 制 的 逻 辑 。 通 过 上 述 问 题 的 分 析 ， 可 以 完 成 对 所 需 PLC 的 控 制 点 数 的 选 择 ， 同 样 作 为 一 个 逻 辑 控 制为 主 的 系 统 ， 需 要 将 被 控 电 机 作 为 唯 一 的 控 制 目 标 ， 所 有 的 逻 辑 实 现 都 是 针对 这一 目 标 进 行的 ， 而对 此目 标 的 控 制 又分 成 了正向/反向。 当电 梯 轿 内 或门 厅 呼叫按 钮 按 下 时， 根 据 监 测到的 上 行 或下 行 指令给出 相应的 信 号 ， 从而控 制 电 梯 的 驱动电 机 进 行 相应的 动作 。 当有 多个 呼叫信 号 到达时， 执行 方 式为 优先响应电 梯 运 行 方 向上 的 信 号 ， 再响应另一 方 向信 号 。 对未及 时响应的 信 号 要 进 行 保留。 2.2 电梯运行要求 上 行 要 求 ： 1.当电 梯 停于 1 层 或2 层 时， 按 S3 按 钮 呼梯 则电 梯 上 升至LS3 停。 2.当电 梯 停于 1 层 ， 若按 S2 按 钮 呼梯 ， 则电 梯 上 升LS2 停， 若按 ...
