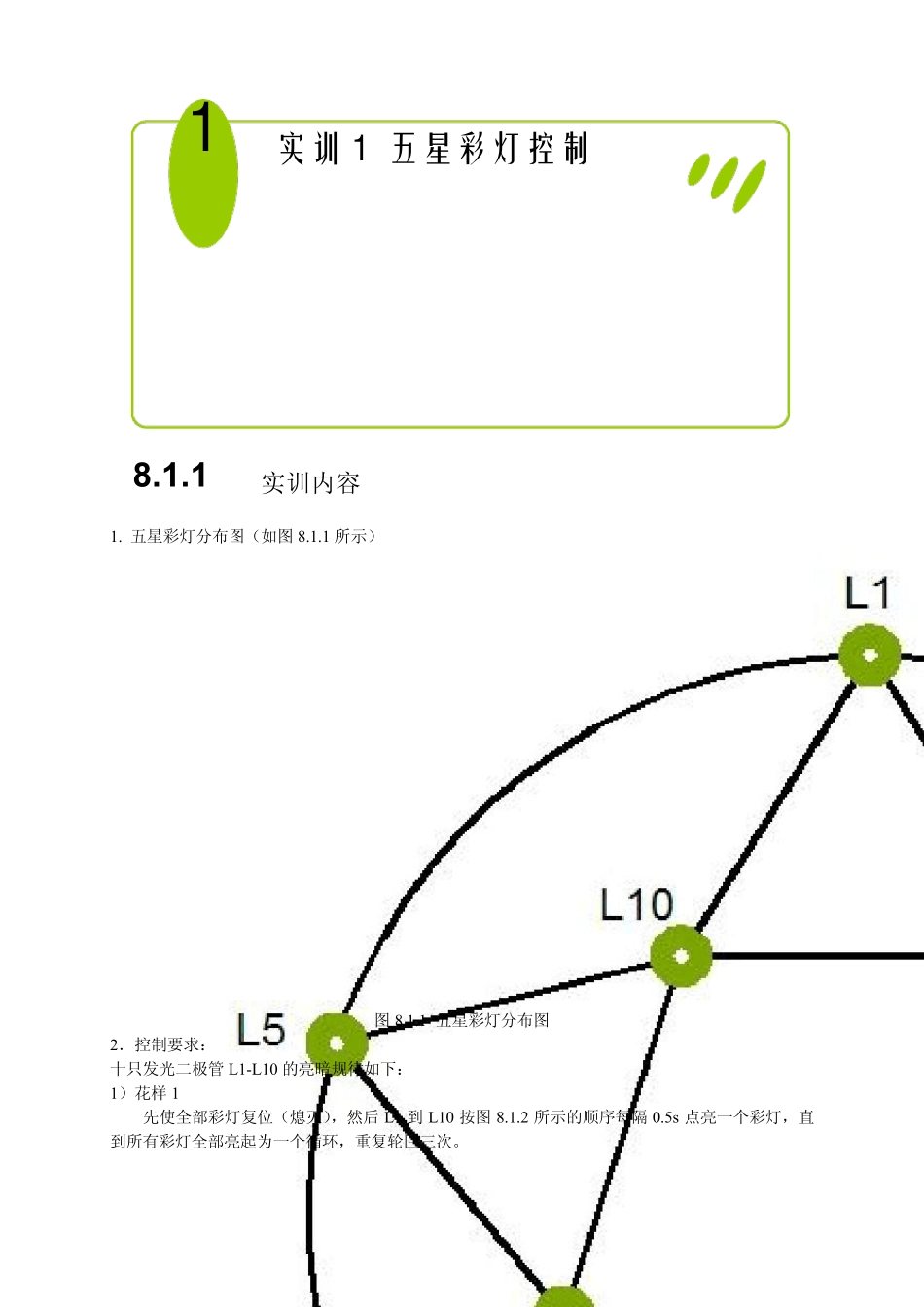

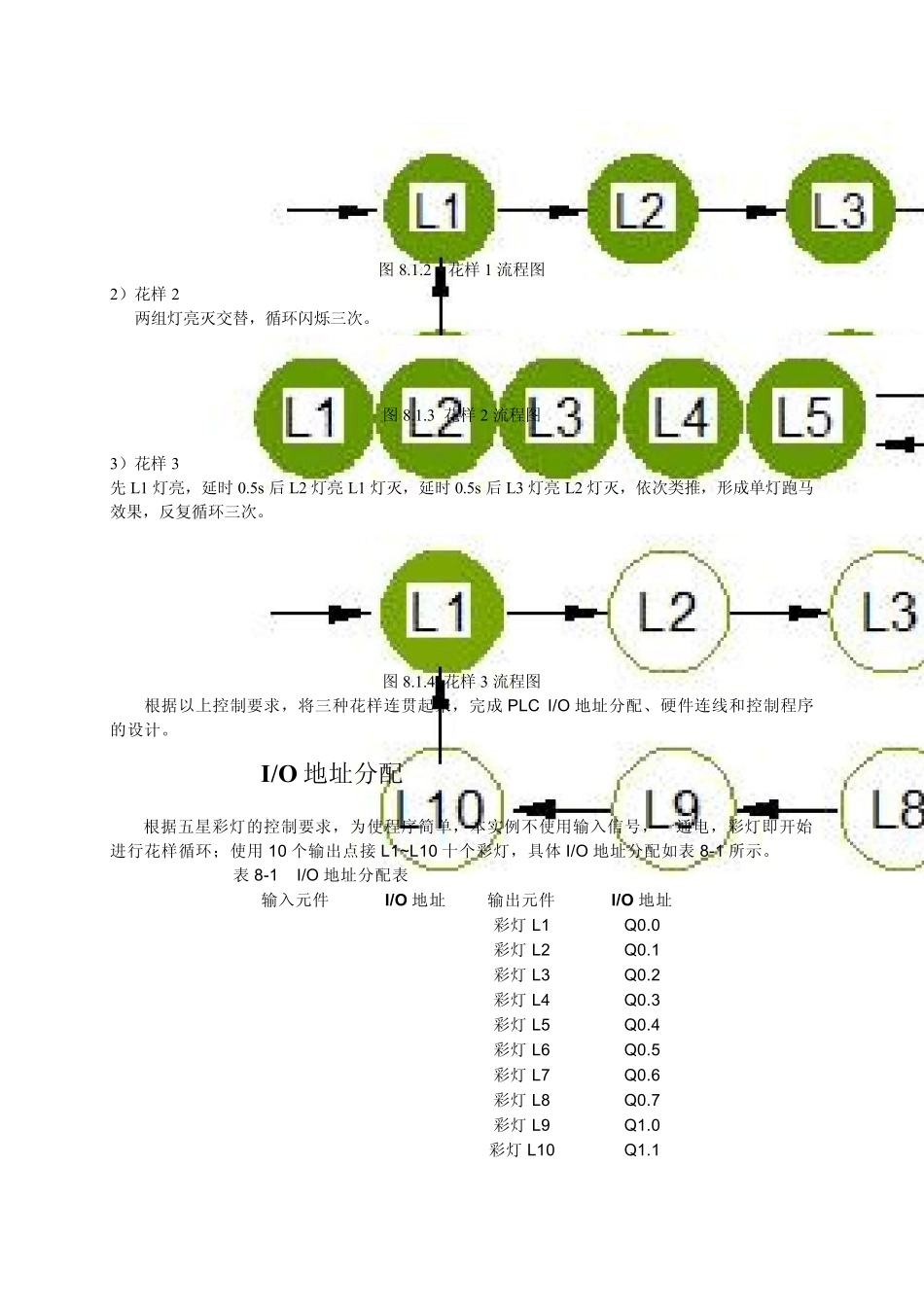

第8 章 PLC 控制实例 五星彩灯闪烁控制程序设计。 交通信号灯控制。 四层电梯 PLC 控制系统。 自动送料装车控制 PLC 在组合机床控制中的应用 本章导读 1. 五星彩灯分布图（如图8.1.1 所示） 图8.1.1 五星彩灯分布图 2．控制要求： 十只发光二极管 L1-L10 的亮暗规律如下： 1）花样 1 先使全部彩灯复位（熄灭），然后 L1 到 L10 按图8.1.2 所示的顺序每隔 0.5s点亮一个彩灯，直到所有彩灯全部亮起为一个循环，重复轮回三次。 8 .1 .1 实训内容 实训 1 五星彩灯控制 1 图 8.1.2 花样 1 流程图 2）花样 2 两组灯亮灭交替，循环闪烁三次。 图 8.1.3 花样 2 流程图 3）花样 3 先 L1 灯亮，延时 0.5s后 L2 灯亮 L1 灯灭，延时 0.5s后 L3 灯亮 L2 灯灭，依次类推，形成单灯跑马效果，反复循环三次。 图 8.1.4 花样 3 流程图 根据以上控制要求，将三种花样连贯起来，完成 PLC I/O 地址分配、硬件连线和控制程序的设计。 根据五星彩灯的控制要求，为使程序简单，本实例不使用输入信号，一通电，彩灯即开始进行花样循环；使用 10 个输出点接L1~L10 十个彩灯，具体I/O 地址分配如表8-1 所示。 表8-1 I/O 地址分配表 输入元件 I/O 地址 输出元件 I/O 地址 彩灯 L1 Q0.0 彩灯 L2 Q0.1 彩灯 L3 Q0.2 彩灯 L4 Q0.3 彩灯 L5 Q0.4 彩灯 L6 Q0.5 彩灯 L7 Q0.6 彩灯 L8 Q0.7 彩灯 L9 Q1.0 彩灯 L10 Q1.1 I/O 地址分配 图8.1.5 彩灯PLC 接线图 1.主程序梯形图 图8.1.6 彩灯PLC 梯形图控制程序（主程序） PLC 梯形图控制程序 2.花样1 子程序梯形图 图8.1.7 彩灯PLC 梯形图控制程序（花样1 子程序） 3 . 花样2 子程序 图8.1.8 彩灯PLC 梯形图控制程序（花样 2 子程序） 4 . 花样3 子程序 图8.1.8 彩灯PLC 梯形图控制程序（花样3 子程序） 1. 交通灯示意图（如图8 .2 .1 所示） 2．控制要求： SB1 位自锁型按钮，功能为手动/自动切换，按下为自动状态，自动状态时 SB2,SB3 不起作用。 自动控制：南北方向红绿灯动作一致，东西方向红绿灯动作一致。 南北、东西方向红绿灯，以绿灯亮→绿灯闪→黄灯亮→红灯亮 时序动作，周而复始循环。 8 .2 .1 实训内容 北 南 西 东 图8 .2 .1 交通灯示意图 实训 2 交通信号灯控制 2 各色灯时序为，绿灯亮18 秒后，闪烁6 次每秒一次，黄灯亮...
