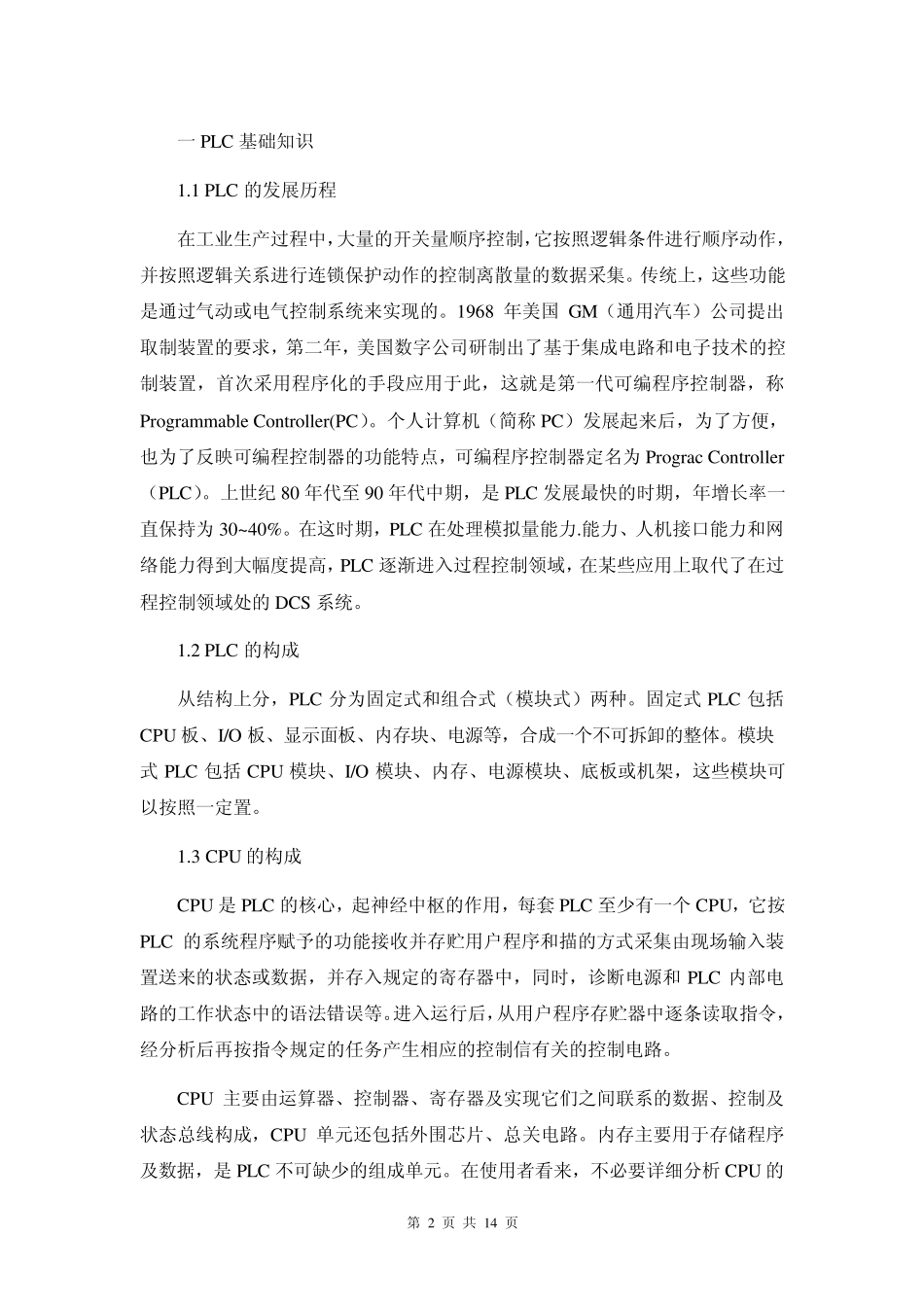

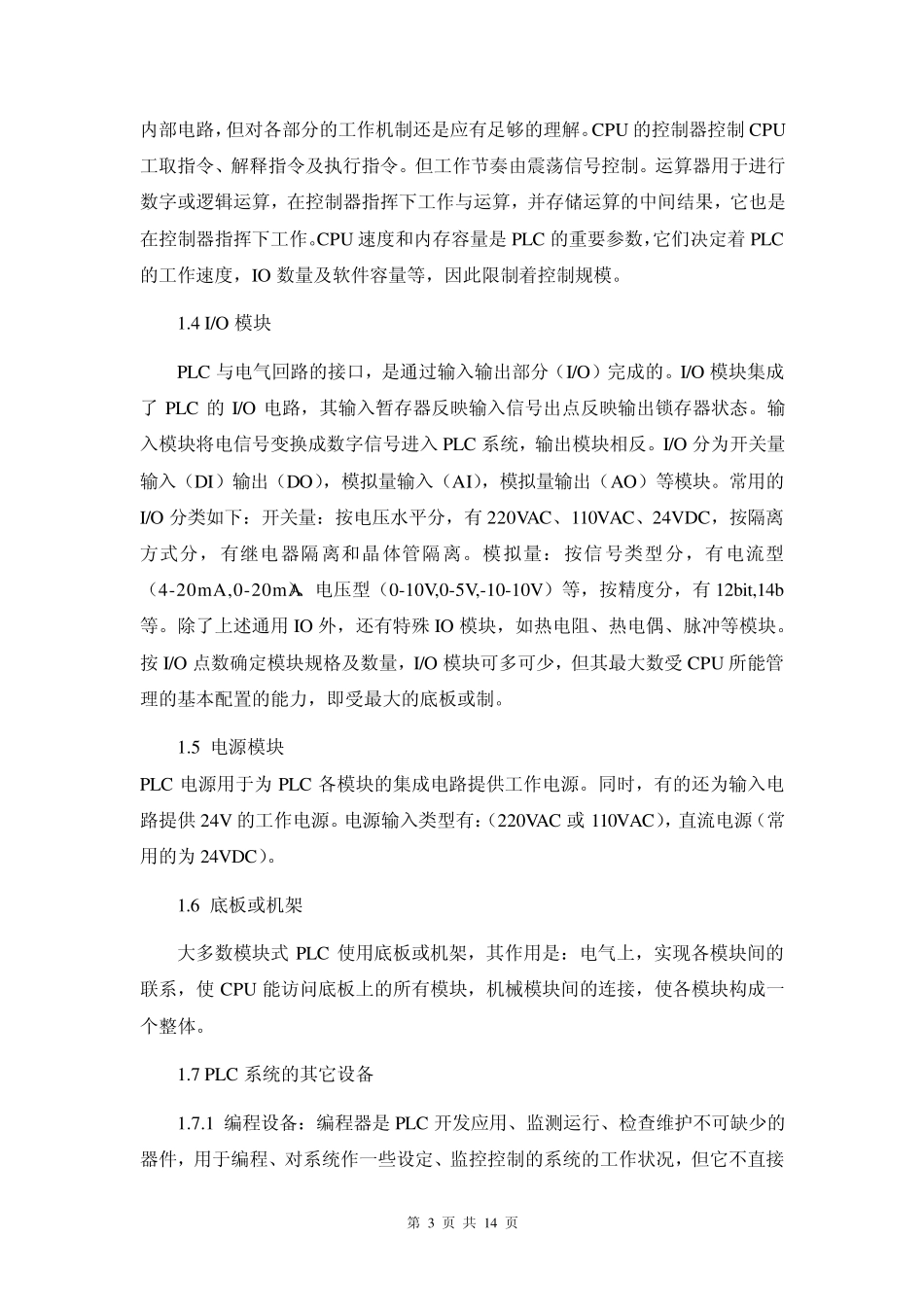

PLC课程设计第 2 页 共 14 页 一 PLC 基础知识 1.1 PLC 的发展历程 在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制离散量的数据采集。传统上，这些功能是通过气动或电气控制系统来实现的。1968 年美国 GM（通用汽车）公司提出取制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于此，这就是第一代可编程序控制器，称Programmable Controller(PC）。个人计算机（简称 PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为 Prograc Controller（PLC）。上世纪80 年代至90 年代中期，是 PLC 发展最快的时期，年增长率一直保持为 30~ 40%。在这时期，PLC 在处理模拟量能力.能力、人机接口能力和网络能力得到大幅度提高，PLC 逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处的 DCS 系统。 1.2 PLC 的构成 从结构上分，PLC 分为固定式和组合式（模块式）两种。固定式 PLC 包括CPU 板、I/O 板、显示面板、内存块、电源等，合成一个不可拆卸的整体。模块式 PLC 包括 CPU 模块、I/O 模块、内存、电源模块、底板或机架，这些模块可以按照一定置。 1.3 CPU 的构成 CPU 是 PLC 的核心，起神经中枢的作用，每套 PLC 至少有一个 CPU，它按PLC 的系统程序赋予的功能接收并存贮用户程序和描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和 PLC 内部电路的工作状态中的语法错误等。进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信有关的控制电路。 CPU 主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU 单元还包括外围芯片、总关电路。内存主要用于存储程序及数据，是 PLC 不可缺少的组成单元。在使用者看来，不必要详细分析 CPU 的第 3 页 共 14 页 内部电路，但对各部分的工作机制还是应有足够的理解。CPU 的控制器控制CPU工取指令、解释指令及执行指令。但工作节奏由震荡信号控制。运算器用于进行数字或逻辑运算，在控制器指挥下工作与运算，并存储运算的中间结果，它也是在控制器指挥下工作。CPU 速度和内存容量是PLC 的重要参数，它们决定着 PLC的工作速度，IO 数量及软件容量等，因此限制着控制规模...
