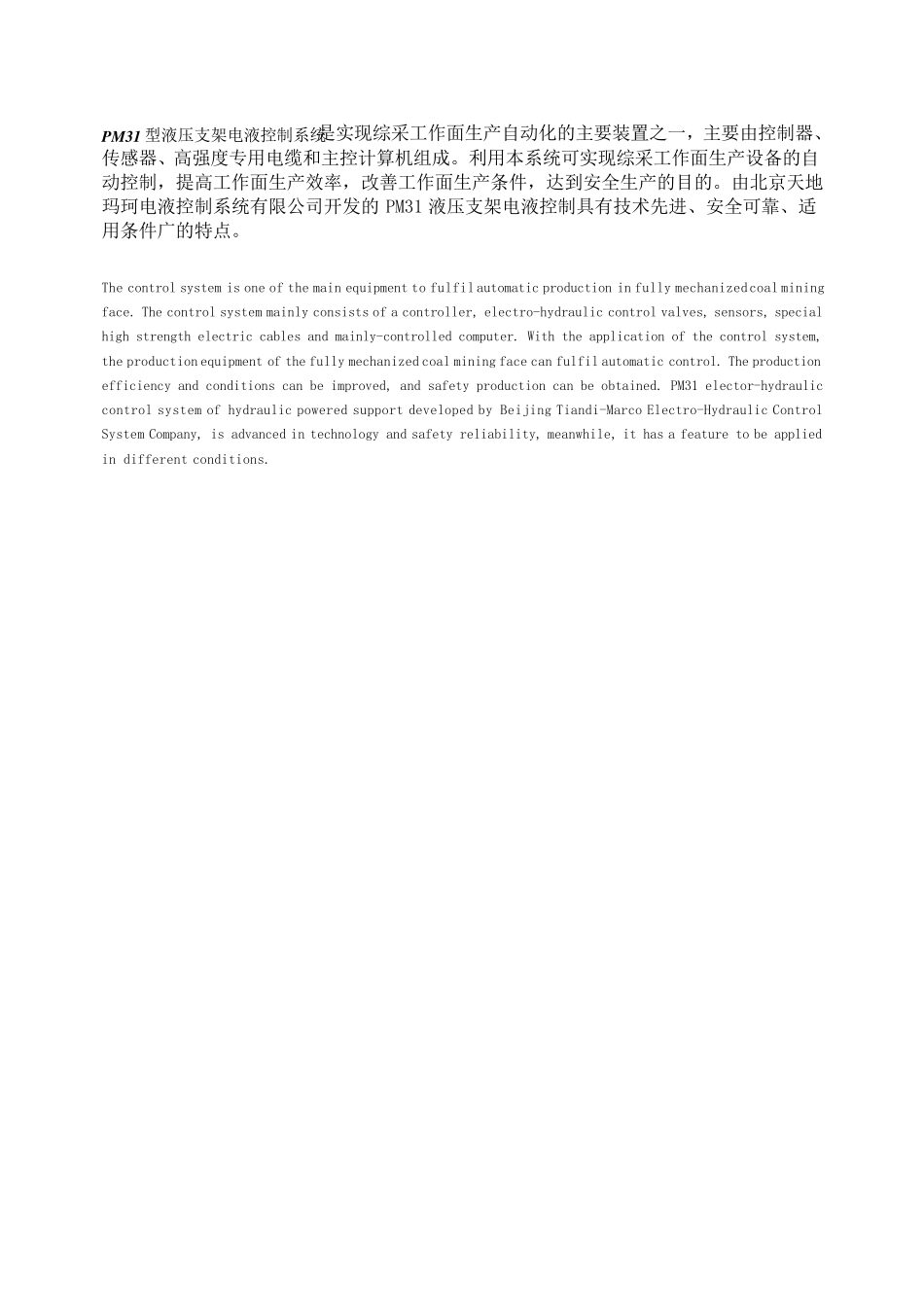

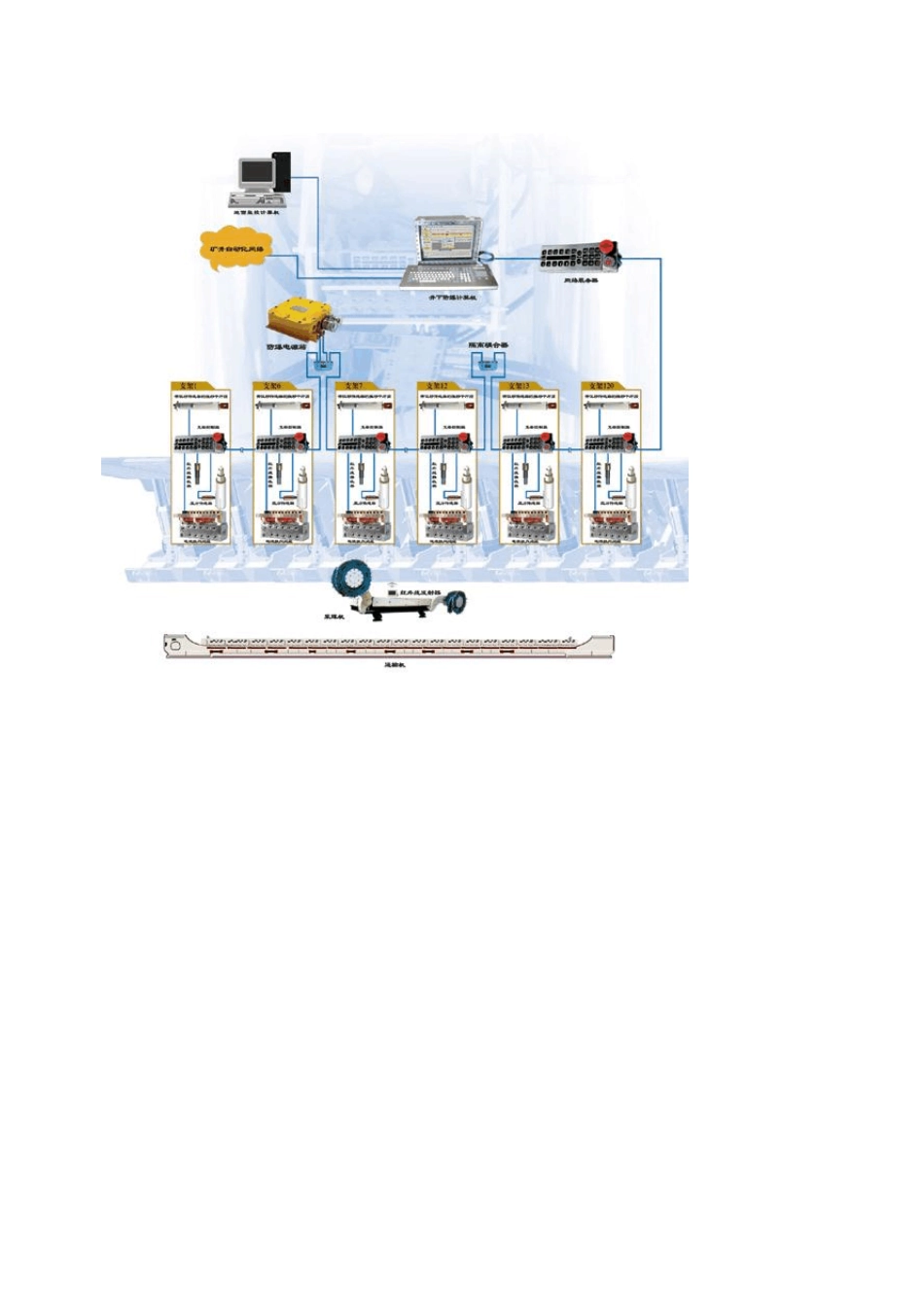

PM31 型液压支架电液控制系统是实现综采工作面生产自动化的主要装置之一，主要由控制器、传感器、高强度专用电缆和主控计算机组成。利用本系统可实现综采工作面生产设备的自动控制，提高工作面生产效率，改善工作面生产条件，达到安全生产的目的。由北京天地玛珂电液控制系统有限公司开发的PM31 液压支架电液控制具有技术先进、安全可靠、适用条件广的特点。 The control system is one of the main equipment to fulfil automatic production in fully mechanized coal mining face. The control system mainly consists of a controller, electro-hydraulic control valves, sensors, special high strength electric cables and mainly-controlled computer. With the application of the control system, the production equipment of the fully mechanized coal mining face can fulfil automatic control. The production efficiency and conditions can be improved, and safety production can be obtained. PM31 elector-hydraulic control system of hydraulic powered support developed by Beijing Tiandi-Marco Electro-Hydraulic Control System Company, is advanced in technology and safety reliability, meanwhile, it has a feature to be applied in different conditions. 系统部分配件对照表 (各种电缆长度可根据现场具体条件修改) 序号 实物照片 名称规格型号 主要功能技术指标 天玛手控换向阀组 天玛片式混合型换向阀组 天玛电液控换向阀组 进口整体式电液控换向阀组 MARCO 电缆组件 电磁阀电缆 conm/4htxxx 带赫斯曼插头的电缆组件 Hirschmann Cable connector 采用赫斯曼四芯连接器。这种连接器是德国标准用于电磁阀的连接器。用来连接与电磁阀相关的区域。 驱动器电缆 conm/4ahxxx 标准电缆 conm/4axxx 用在不需要特殊保护的区域，如电源电缆等架内电缆。 高压胶管防护电缆 架间电缆 传感器电缆 conm/4cxxx 该电缆具有较好的伸缩性能和抗剪切强度高，结实耐用，插头可做350 度旋转，便于安装。用在环境条件最恶劣的区域 双路防爆电源 双路电源或电源 Twin Power Supply ntz/d/2x1.5 双路防爆电源，输出2x12V1.5A ntz/d/2x01.5 输出2x12V1.5A（无开关） ntz/...
