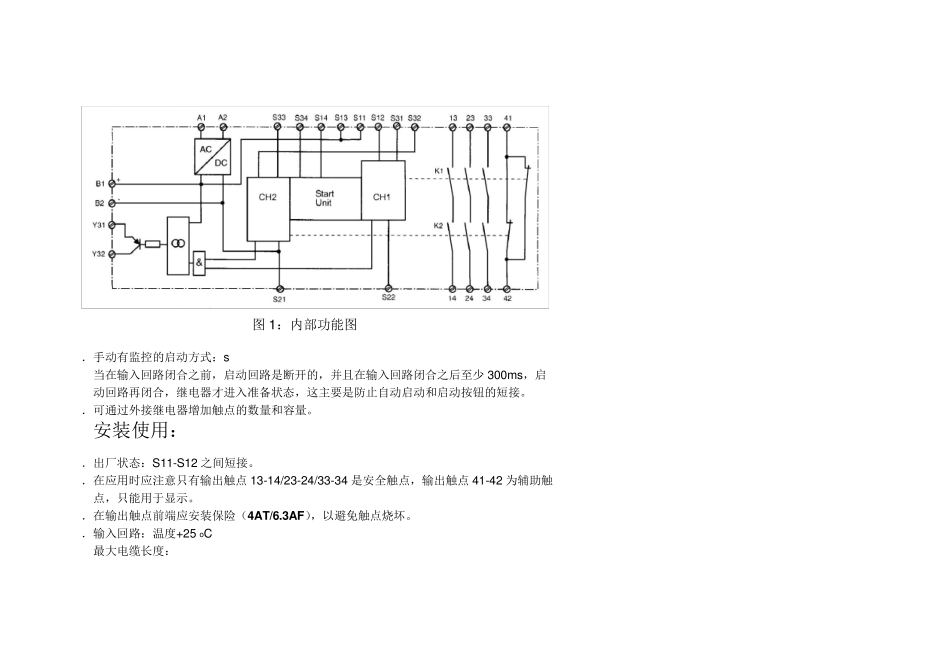

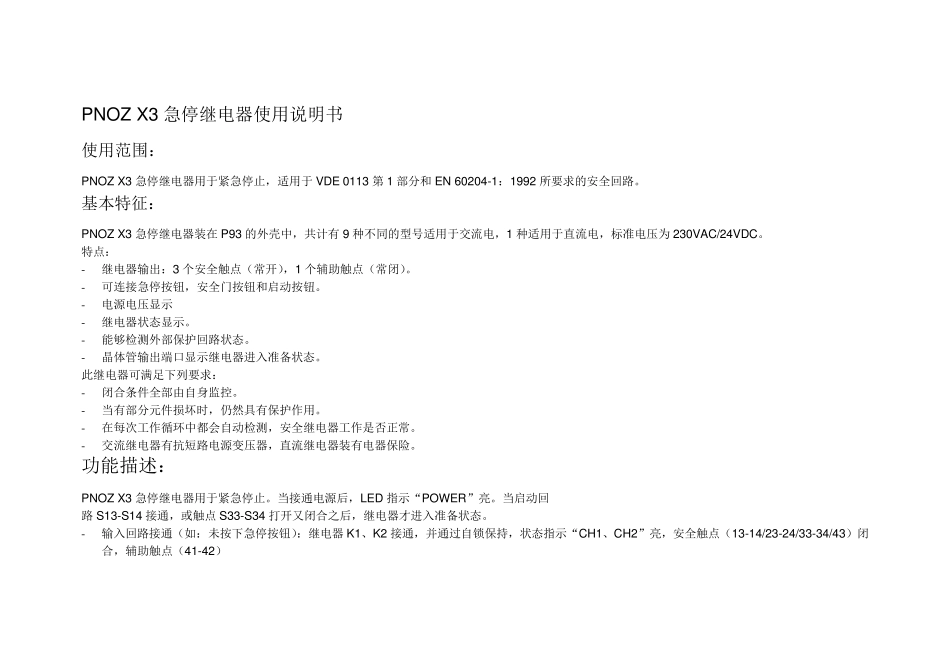

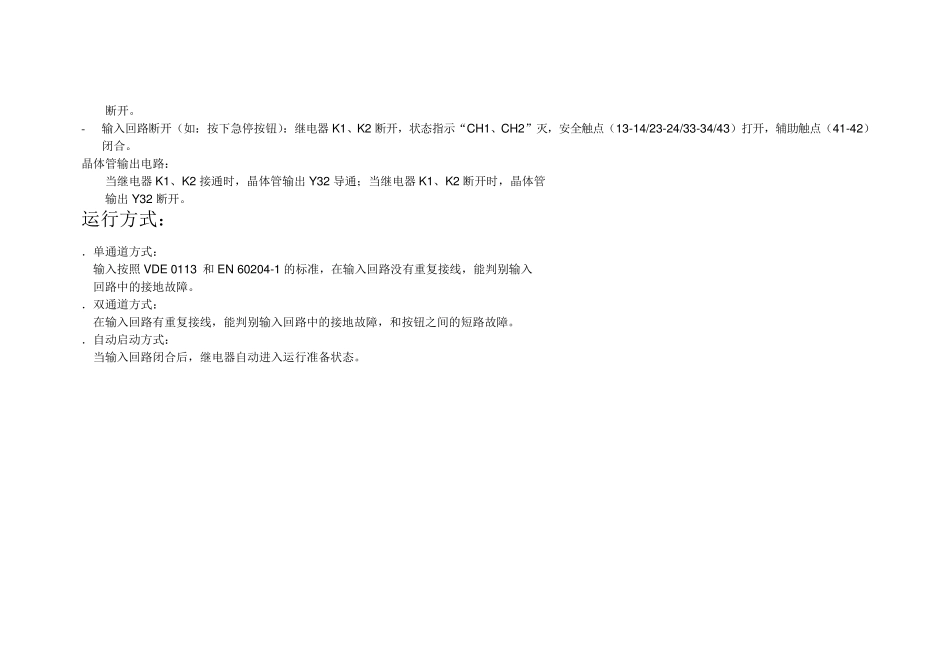

PNOZ X3 急停继电器使用说明书 使用范围： PNOZ X3 急停继电器用于紧急停止，适用于 VDE 0113 第 1 部分和 EN 60204-1：1992 所要求的安全回路。 基本特征： PNOZ X3 急停继电器装在 P93 的外壳中，共计有 9 种不同的型号适用于交流电，1 种适用于直流电，标准电压为 230VAC/24VDC。 特点： - 继电器输出：3 个安全触点（常开），1 个辅助触点（常闭）。 - 可连接急停按钮，安全门按钮和启动按钮。 - 电源电压显示 - 继电器状态显示。 - 能够检测外部保护回路状态。 - 晶体管输出端口显示继电器进入准备状态。 此继电器可满足下列要求： - 闭合条件全部由自身监控。 - 当有部分元件损坏时，仍然具有保护作用。 - 在每次工作循环中都会自动检测，安全继电器工作是否正常。 - 交流继电器有抗短路电源变压器，直流继电器装有电器保险。 功能描述： PNOZ X3 急停继电器用于紧急停止。当接通电源后，LED 指示“POWER”亮。当启动回 路 S13-S14 接通，或触点 S33-S34 打开又闭合之后，继电器才进入准备状态。 - 输入回路接通（如：未按下急停按钮）：继电器 K1、K2 接通，并通过自锁保持，状态指示“CH1、CH2”亮，安全触点（13-14/23-24/33-34/43）闭合，辅助触点（41-42） 断开。 - 输入回路断开（如：按下急停按钮）：继电器K1、K2 断开，状态指示“CH1、CH2”灭，安全触点（13-14/23-24/33-34/43）打开，辅助触点（41-42）闭合。 晶体管输出电路： 当继电器K1、K2 接通时，晶体管输出 Y32 导通；当继电器K1、K2 断开时，晶体管 输出 Y32 断开。 运行方式： ．单通道方式： 输入按照 VDE 0113 和 EN 60204-1 的标准，在输入回路没有重复接线，能判别输入 回路中的接地故障。 ．双通道方式： 在输入回路有重复接线，能判别输入回路中的接地故障，和按钮之间的短路故障。 ．自动启动方式： 当输入回路闭合后，继电器自动进入运行准备状态。 ．手动有监控的启动方式：s 当在输入回路闭合之前，启动回路是断开的，并且在输入回路闭合之后至少300ms，启 动回路再闭合，继电器才进入准备状态，这主要是防止自动启动和启动按钮的短接。 ．可通过外接继电器增加触点的数量和容量。 安装使用： ．出厂状态：S11-S12 之间短接。 ．在应用时应注意只有输出触点 13-14/23-24/33-34 是安全触点，输出触点 41-42 为辅助触 点，只能用于显示。 ．在输出触点...
