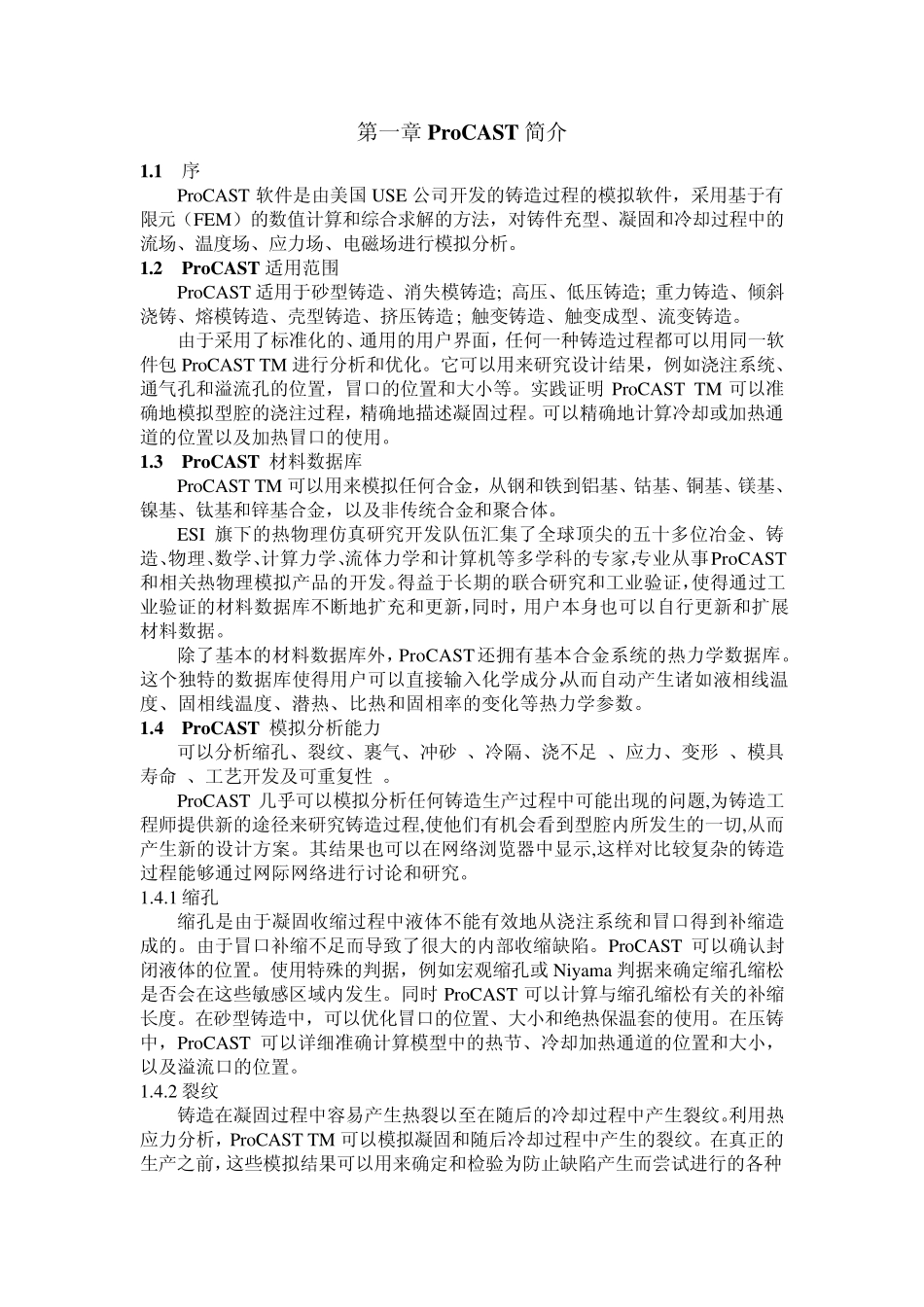

第一章ProCAST 简介 1.1 序 ProCAST 软件是由美国USE 公司开发的铸造过程的模拟软件，采用基于有限元（FEM）的数值计算和综合求解的方法，对铸件充型、凝固和冷却过程中的流场、温度场、应力场、电磁场进行模拟分析。 1.2 ProCAST 适用范围 ProCAST 适用于砂型铸造、消失模铸造; 高压、低压铸造; 重力铸造、倾斜浇铸、熔模铸造、壳型铸造、挤压铸造; 触变铸造、触变成型、流变铸造。 由于采用了标准化的、通用的用户界面，任何一种铸造过程都可以用同一软件包 ProCAST TM 进行分析和优化。它可以用来研究设计结果，例如浇注系统、通气孔和溢流孔的位置，冒口的位置和大小等。实践证明 ProCAST TM 可以准确地模拟型腔的浇注过程，精确地描述凝固过程。可以精确地计算冷却或加热通道的位置以及加热冒口的使用。 1.3 ProCAST 材料数据库 ProCAST TM 可以用来模拟任何合金，从钢和铁到铝基、钴基、铜基、镁基、镍基、钛基和锌基合金，以及非传统合金和聚合体。 ESI 旗下的热物理仿真研究开发队伍汇集了全球顶尖的五十多位冶金、铸造、物理、数学、计算力学、流体力学和计算机等多学科的专家，专业从事ProCAST和相关热物理模拟产品的开发。得益于长期的联合研究和工业验证，使得通过工业验证的材料数据库不断地扩充和更新，同时，用户本身也可以自行更新和扩展材料数据。 除了基本的材料数据库外，ProCAST还拥有基本合金系统的热力学数据库。这个独特的数据库使得用户可以直接输入化学成分，从而自动产生诸如液相线温度、固相线温度、潜热、比热和固相率的变化等热力学参数。 1.4 ProCAST 模拟分析能力 可以分析缩孔、裂纹、裹气、冲砂 、冷隔、浇不足 、应力、变形 、模具寿命 、工艺开发及可重复性 。 ProCAST 几乎可以模拟分析任何铸造生产过程中可能出现的问题,为铸造工程师提供新的途径来研究铸造过程,使他们有机会看到型腔内所发生的一切,从而产生新的设计方案。其结果也可以在网络浏览器中显示,这样对比较复杂的铸造过程能够通过网际网络进行讨论和研究。 1.4.1 缩孔 缩孔是由于凝固收缩过程中液体不能有效地从浇注系统和冒口得到补缩造成的。由于冒口补缩不足而导致了很大的内部收缩缺陷。ProCAST 可以确认封闭液体的位置。使用特殊的判据，例如宏观缩孔或 Niy ama 判据来确定缩孔缩松是否会在这些敏感区域内发生。同时 ProCAST 可以计算与缩孔缩松有关的补缩长度。在砂型铸造中，可以优化冒...
