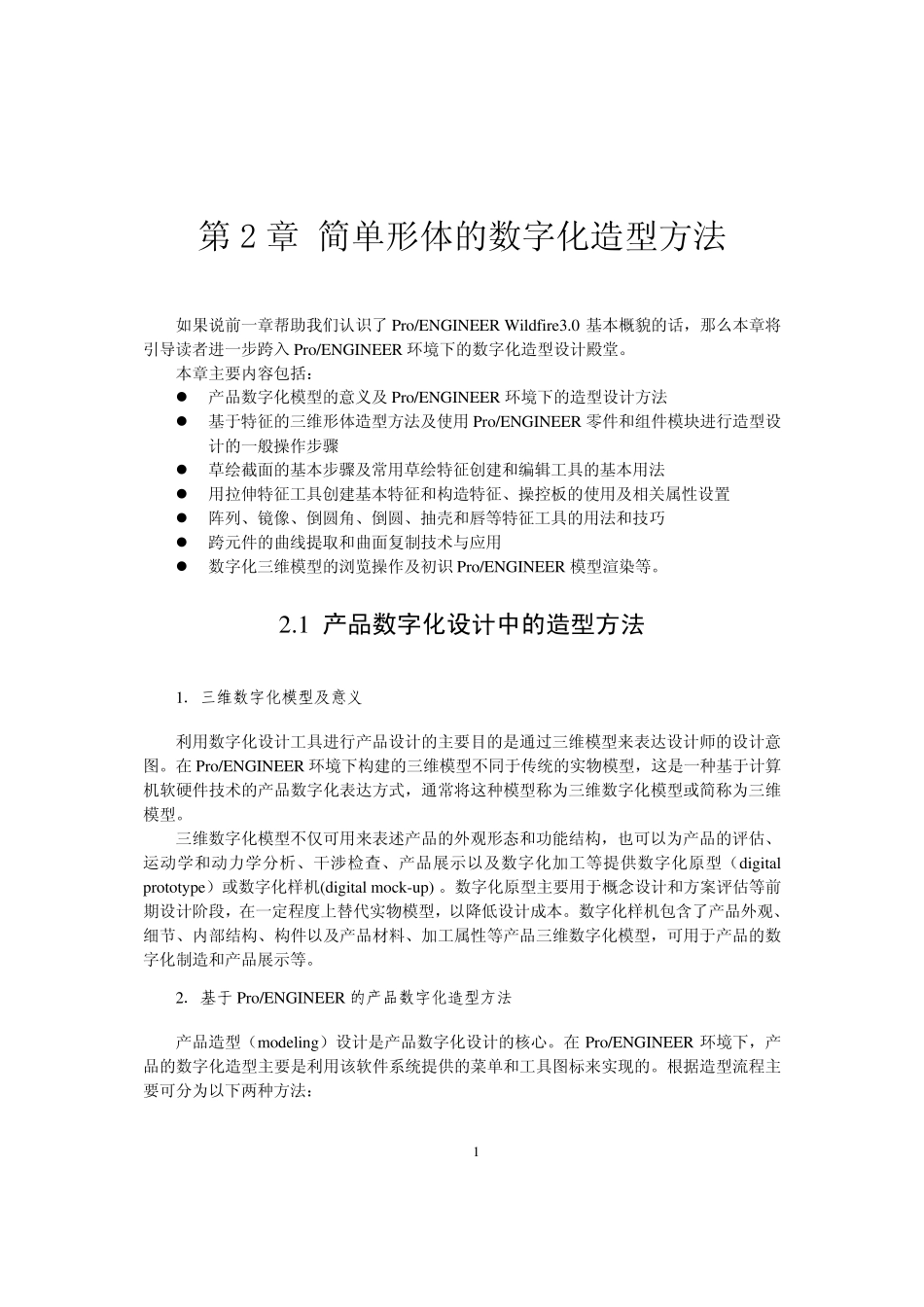

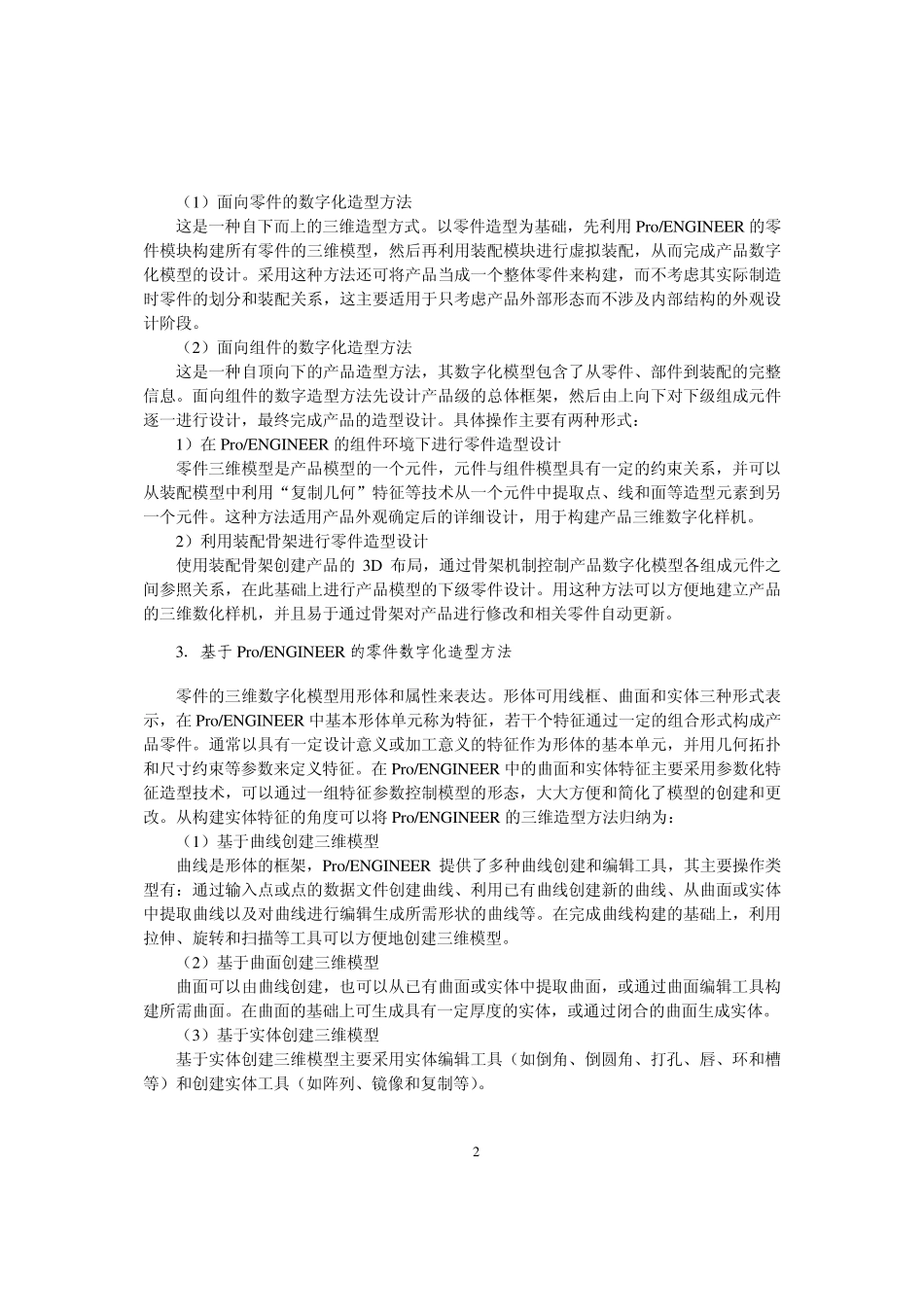

1第2 章 简单形体的数字化造型方法 如果说前一章帮助我们认识了Pro/ENGINEER Wildfire3.0 基本概貌的话，那么本章将引导读者进一步跨入Pro/ENGINEER 环境下的数字化造型设计殿堂。 本章主要内容包括： z 产品数字化模型的意义及Pro/ENGINEER 环境下的造型设计方法 z 基于特征的三维形体造型方法及使用Pro/ENGINEER 零件和组件模块进行造型设计的一般操作步骤 z 草绘截面的基本步骤及常用草绘特征创建和编辑工具的基本用法 z 用拉伸特征工具创建基本特征和构造特征、操控板的使用及相关属性设置 z 阵列、镜像、倒圆角、倒圆、抽壳和唇等特征工具的用法和技巧 z 跨元件的曲线提取和曲面复制技术与应用 z 数字化三维模型的浏览操作及初识Pro/ENGINEER 模型渲染等。 2.1 产品数字化设计中的造型方法 1．三维数字化模型及意义 利用数字化设计工具进行产品设计的主要目的是通过三维模型来表达设计师的设计意图。在Pro/ENGINEER 环境下构建的三维模型不同于传统的实物模型，这是一种基于计算机软硬件技术的产品数字化表达方式，通常将这种模型称为三维数字化模型或简称为三维模型。 三维数字化模型不仅可用来表述 产品的外 观 形态 和功 能 结 构，也 可以 为产品的评 估 、运 动 学 和动 力 学 分 析 、干 涉 检 查 、产品展 示 以 及数字化加 工等提供 数字化原 型（ digital prototy pe） 或数字化样 机(digital mock-u p) 。数字化原 型主要用于概念 设计和方案 评 估 等前期 设计阶 段 ，在一定 程 度 上 替 代 实物模型，以 降 低 设计成 本。数字化样 机包含 了产品外 观 、细 节 、内部 结 构、构件以 及产品材 料 、加 工属性等产品三维数字化模型，可用于产品的数字化制造和产品展 示 等。 2．基于 Pro/ENGINEER 的产品数字化造型方法 产品造型（ modeling） 设计是产品数字化设计的核 心 。在Pro/ENGINEER 环境下，产品的数字化造型主要是利用该 软件系 统提供 的菜 单和工具图标 来实现 的。根 据 造型流 程 主要可分 为以 下两 种方法： 2（1）面向零件的数字化造型方法 这是一种自下而上的三维造型方式。以零件造型为基础，先利用Pro/ENGINEER 的零件模块构建所有零件的三维模型，然后再利用装配模块进行虚拟装配，从而完成产品数字化模型的设计。采用这种方法还可将产品当成一个整体零件来构建，而不考虑其...
