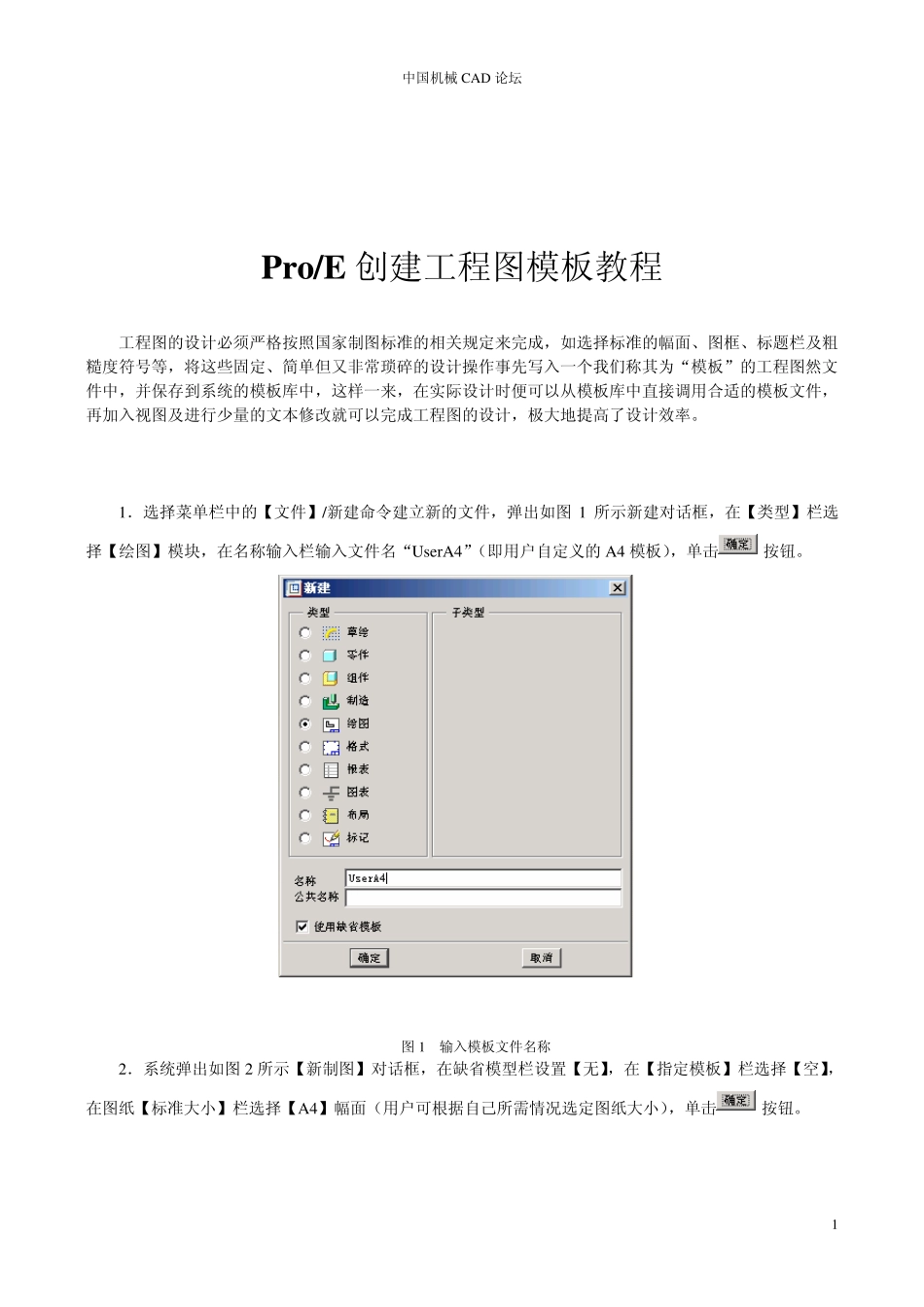

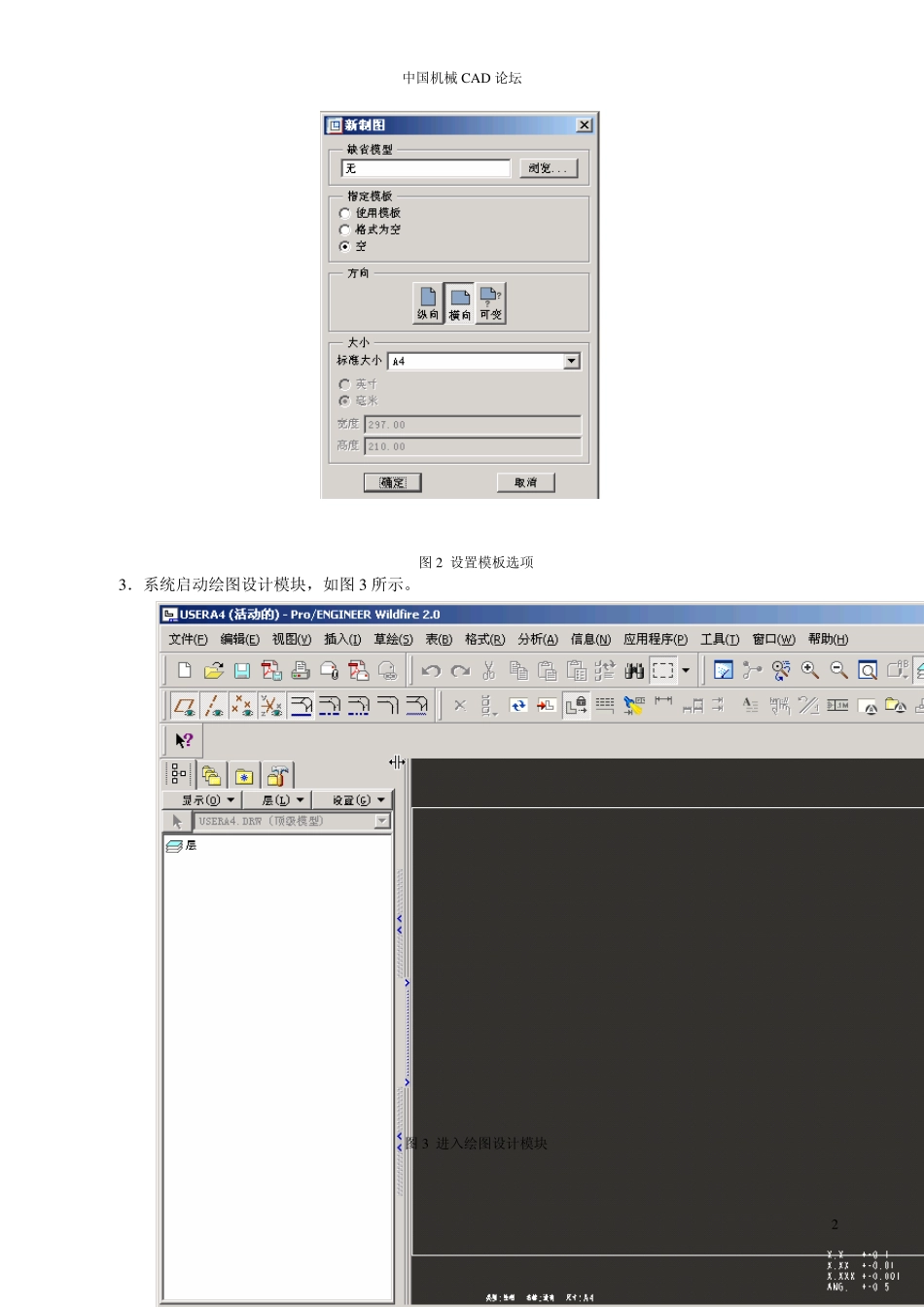

中国机械CAD 论坛 Pro/E 创建工程图模板教程 工程图的设计必须严格按照国家制图标准的相关规定来完成,如选择标准的幅面、图框、标题栏及粗糙度符号等,将这些固定、简单但又非常琐碎的设计操作事先写入一个我们称其为“模板”的工程图然文件中,并保存到系统的模板库中,这样一来,在实际设计时便可以从模板库中直接调用合适的模板文件,再加入视图及进行少量的文本修改就可以完成工程图的设计,极大地提高了设计效率。 1.选择菜单栏中的【文件】/新建命令建立新的文件,弹出如图1 所示新建对话框,在【类型】栏选择【绘图】模块,在名称输入栏输入文件名“UserA4”(即用户自定义的A4 模板),单击按钮。 图1 输入模板文件名称 2.系统弹出如图2 所示【新制图】对话框,在缺省模型栏设置【无】,在【指定模板】栏选择【空】,在图纸【标准大小】栏选择【A4】幅面(用户可根据自己所需情况选定图纸大小),单击按钮。 1中国机械CAD 论坛 图2 设置模板选项 3.系统启动绘图设计模块,如图3 所示。 图3 进入绘图设计模块 2中国机械CAD 论坛 4.单击工具栏中启用草绘链按钮,单击绘线按钮,绘制图框,结果如图4 所示。 图4 绘制图框 5.插入或绘制标题栏。 图5 绘制标题栏 3中国机械CAD 论坛 6.插入常见的技术要求和粗糙度注释。 图 6 增加常见的技术要求和粗糙度注释 7.插入模板标准三视图和轴侧图。选择如图 7 所示菜单栏中的【应用程序】/【模板】命令。 4中国机械CAD 论坛 图7 选择模板应用程序 8.选择如图8 所示菜单栏中的【插入】/【模板视图】命令。 图8 插入模板视图 9.在弹出的如图9 所示【模板视图指令】的【视图名称】栏输入“主视图”,在【模型的“已保存视图”名称】栏输入“FRONT”,设置【模型显示】选项为“无隐藏线”。 图9 设置模板主视图选项 5中国机械CAD 论坛 10.继续设置如图10 所示【相切边显示】选项为“不显示切线”,单击按钮,在选择模板视图左上角位置放置主视图,结果如图11 所示。 图10 设置【相切边显示】选项 图11 产生模板主视图 6中国机械CAD 论坛 11.继续单击如图12 所示的【模板视图指令】对话框中的按钮。 12.在如图13 所示【模板视图指令】的【视图名称】栏输入“左视图”,在【视图方向】栏选择“投影”,设置【模型显示】选项为“无隐藏线”。 图13 设置模板左视图选项 7中国机械CAD 论坛 13.继续设置如图14 所示【相切边...
