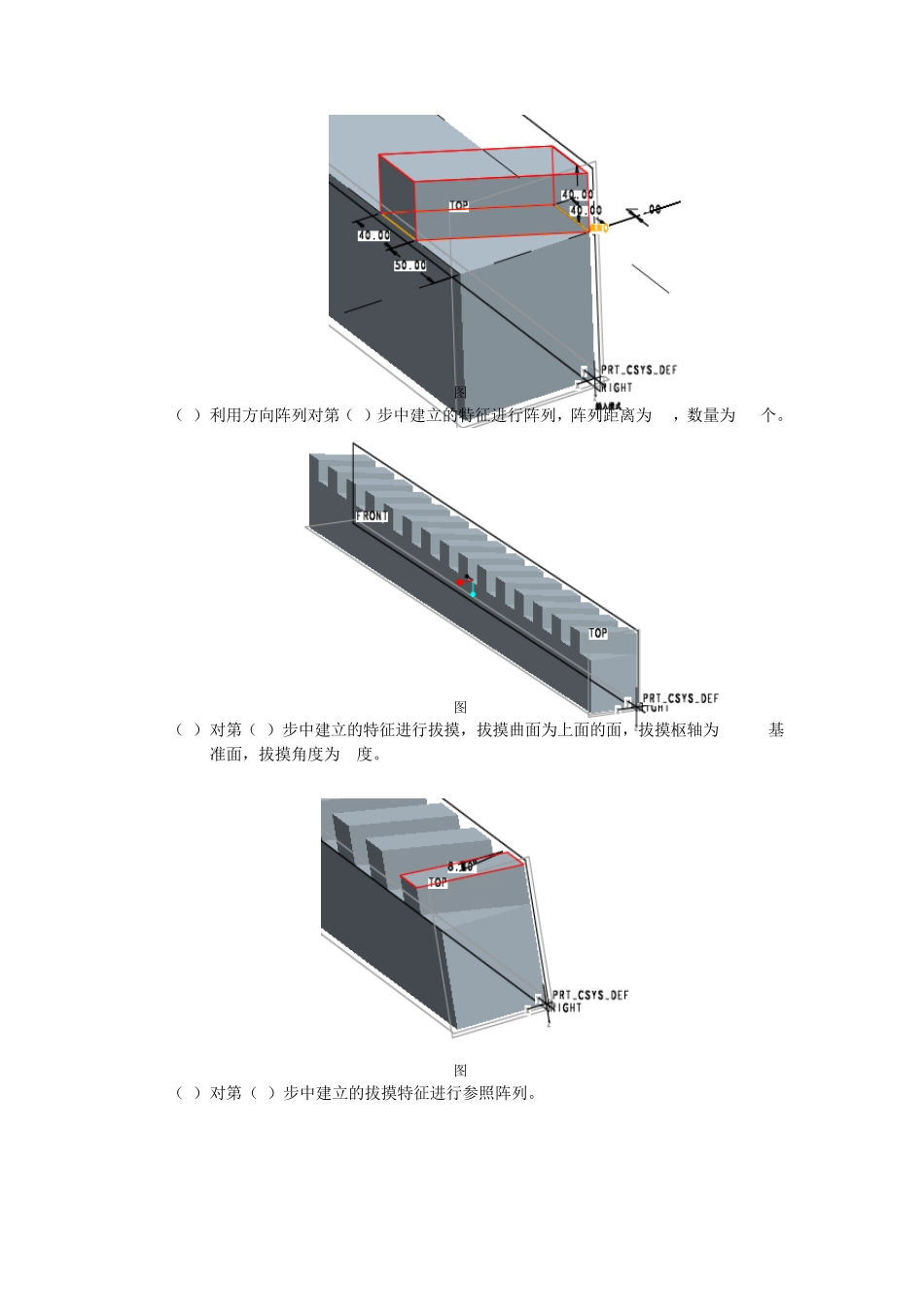

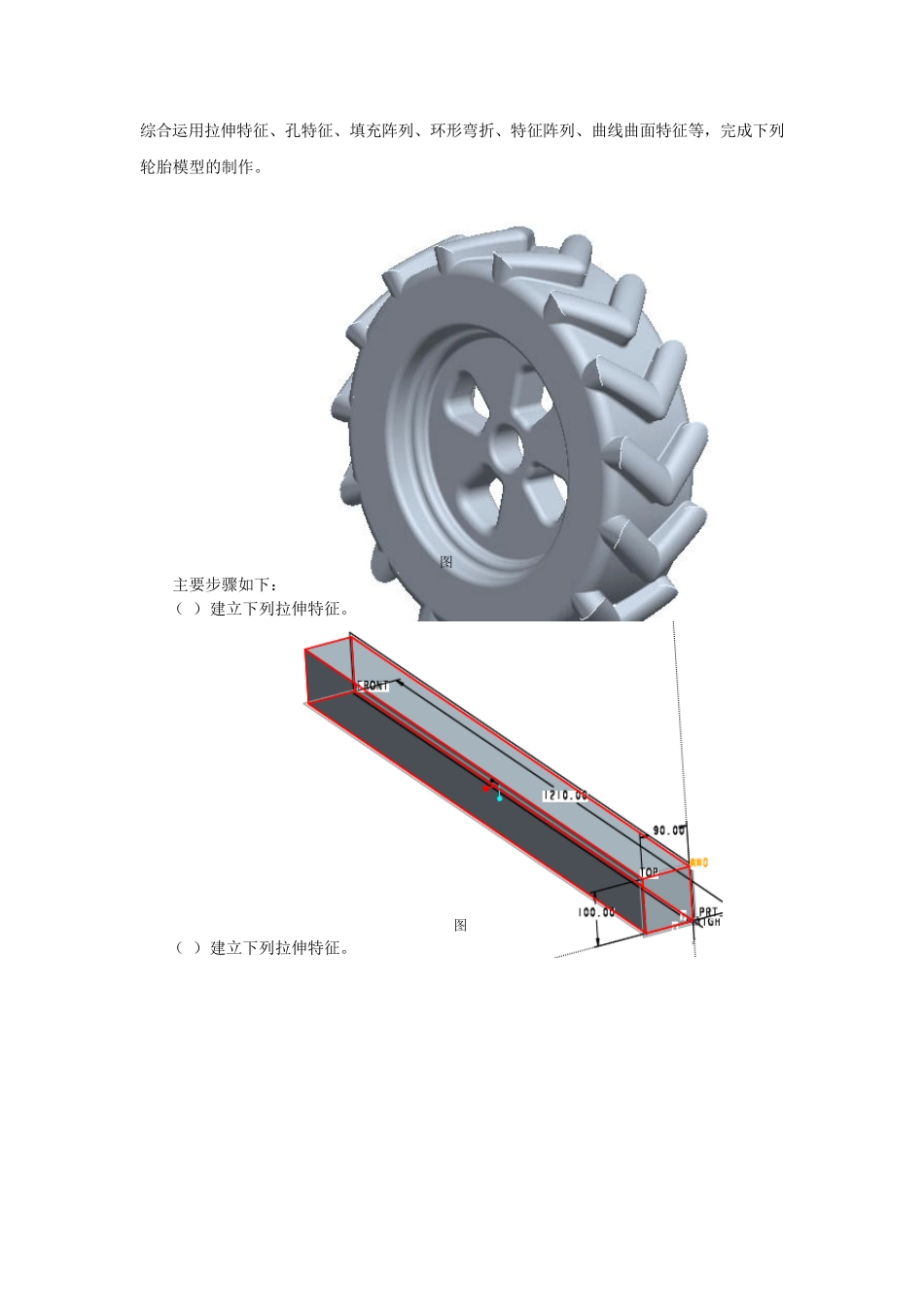

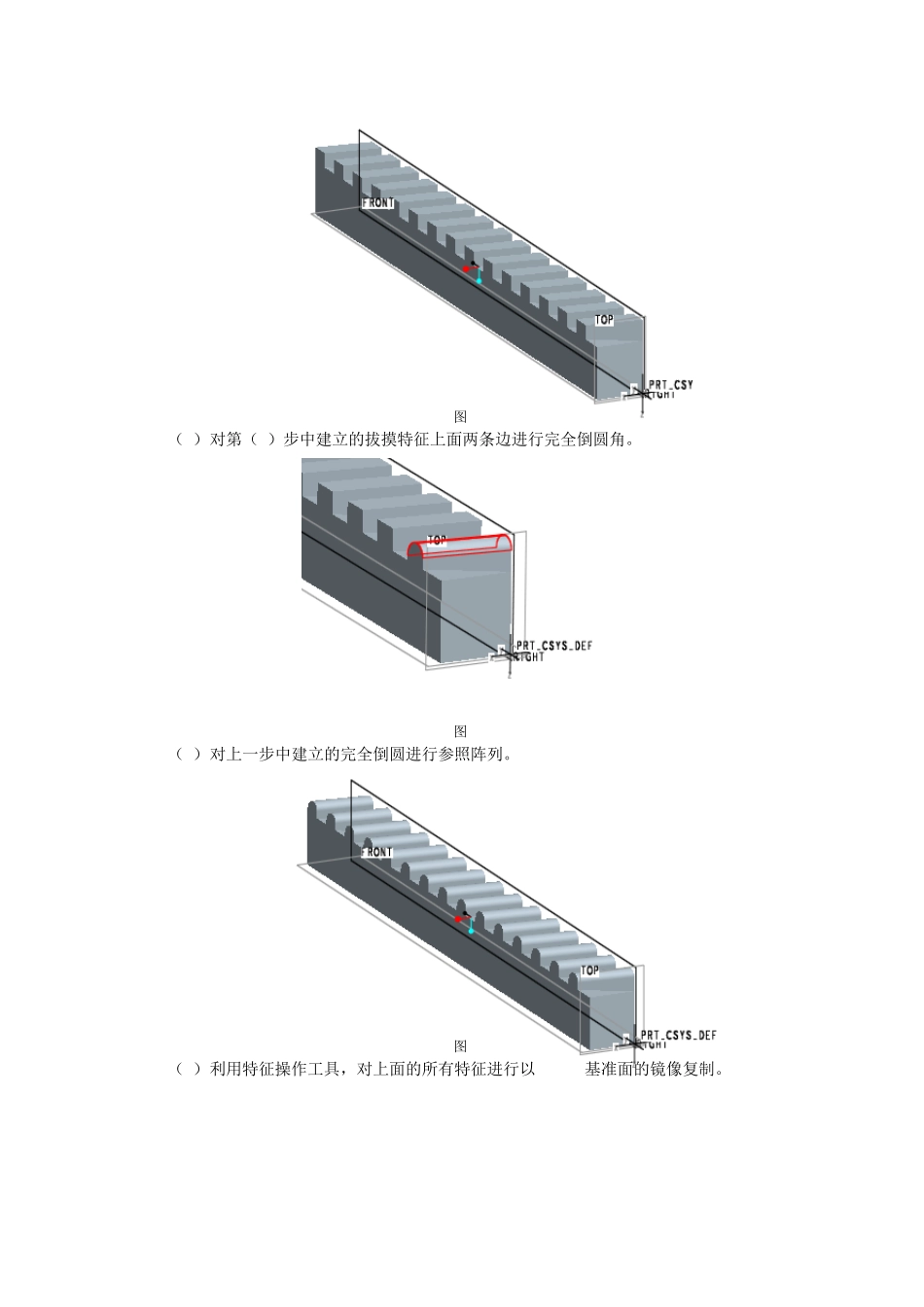

综合运用拉伸特征、孔特征、填充阵列、环形弯折、特征阵列、曲线曲面特征等，完成下列轮胎模型的制作。 图 8-22 主要步骤如下： （1） 建立下列拉伸特征。 图 8-23 （2） 建立下列拉伸特征。 图8-24 （3） 利用方向阵列对第（2）步中建立的特征进行阵列，阵列距离为80，数量为15个。 图8-25 （4） 对第（2）步中建立的特征进行拔摸，拔摸曲面为上面的面，拔摸枢轴为Right基准面，拔摸角度为8度。 图8-26 （5） 对第（4）步中建立的拔摸特征进行参照阵列。 图8-27 （6） 对第（4）步中建立的拔摸特征上面两条边进行完全倒圆角。 图8-28 （7） 对上一步中建立的完全倒圆进行参照阵列。 图8-29 （8） 利用特征操作工具，对上面的所有特征进行以 Right基准面的镜像复制。 （a）镜像复制的结果 （b）特征操作菜单 图8-30 （9） 对上面的建立的实体进行环行弯折，并建立轮胎的轴线A_1,结果如下。 图8-31 （10） 穿过轴线A_1建立基准面DTM1。 图8-32 （11） 以DTM1为草绘平面，利用旋转特征建立轮毂，旋转特征的截面如图8-33，结果如图8-34所示。 图8-33 图8-34 （12） 利用拉伸特征建立轮毂上的孔。 （a）孔特征 （b）截面 图8-35 （13） 对轮毂上的孔进行阵列。 图8-36 （14） 建立倒圆角特征（另一侧同样处理）。 （a）倒圆角1 （b）倒圆角2 （c）倒圆角3 （d）倒圆角4 图8-37 （15） 建立倒圆角特征（按shift键选种环上的两条边可选种整个环上的边，需要补充一条小边的倒圆角。另一侧同样处理）。 （a）边环倒圆角 （b）小边倒圆角 图8-38 （16） 对下图所示的15条边倒圆角，半径为 5。 图8-39 （17） 对下图所示的15条边倒圆角，半径为3。 图8-40 （18） 对下图所示的15条边倒圆角，半径为15。 图8-41 （19） 对下图所示的15条边倒圆角，半径为5。 图8-42
