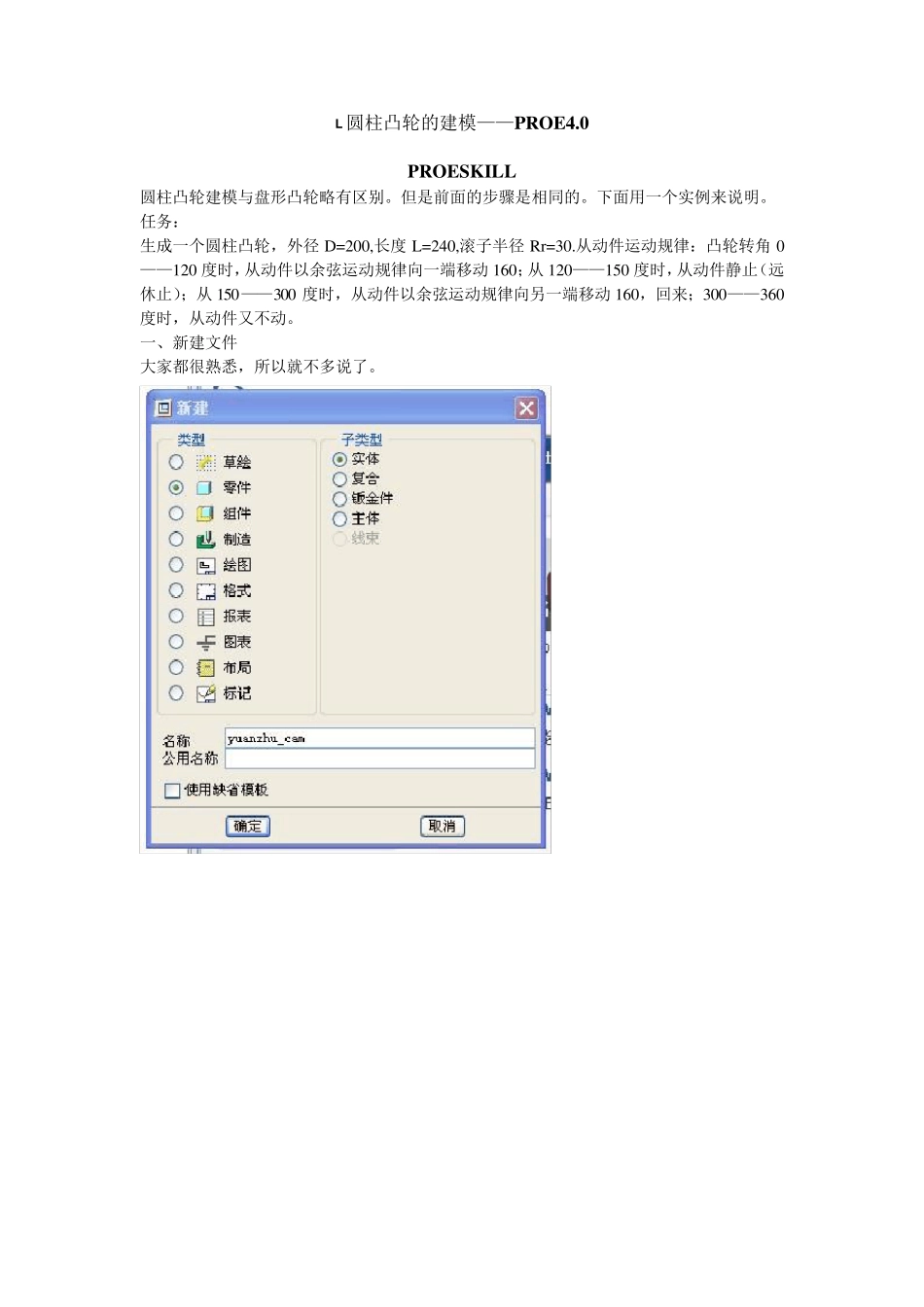

L 圆柱凸轮的建模——PROE4.0 PROESKILL 圆柱凸轮建模与盘形凸轮略有区别。但是前面的步骤是相同的。下面用一个实例来说明。 任务： 生成一个圆柱凸轮，外径 D=200,长度 L=240,滚子半径 Rr=30.从动件运动规律：凸轮转角 0——120 度时，从动件以余弦运动规律向一端移动 160；从 120——150 度时，从动件静止（远休止）；从 150——300 度时，从动件以余弦运动规律向另一端移动 160，回来；300——360度时，从动件又不动。 一、新建文件 大家都很熟悉，所以就不多说了。 二、生成位移曲线 操作相同，但是位移曲线就必须注意了。 1.单击（插入基准曲线），选择“从方程”，“完成”。 2.弹出如下对话框。选择坐标系 PRT_CSYS_DEF，在新弹出的【菜单管理器】中，选择【设置坐标类型／笛卡儿】。 3.输入方程。 注意：在盘形凸轮建模中，一般以转角为X 轴，范围0——360，从动件位移为Y 轴。但是在此，我们将圆柱凸轮展开，可以看成一个长方体，这样凸轮的沟槽就自动呈现在我们眼前，这沟槽就是我们要的位移曲线。 因此，位移曲线是这样的：X 轴范围为0——PI*D,也就是底面圆的周长。Y 轴仍然是从动件位移。 STEP1 现在我们来输入推程段（转角0——120）的方程： 说明：X 的方程中，100 是半径，是转角。由于底面圆展开成横轴X，因此 X即为弧长（为半径乘以转角），即为。 STEP2 点击记事本的【文件／保存】，然后退出。 点击【曲线：从方程】中的【确定】。产生如图的曲线。 同理可以输入另外三段曲线方程，这里不重复说明，例如远休止段（1 2 0 ——1 5 0 ）为： 1 5 0 ——3 0 0 段： 3 0 0 ——3 6 0 段： 最终生成结果如图： 4.保存为IGES 格式。 确定，弹出下面的对话框，做出如图的选择，确定，完成IGES 副本的保存。 三、生成凸轮凹槽 1 .拉伸出基体 大家都很熟悉，故不详述了。 （1 ） （2 ）绘制一个矩形。 （3 ）工具——关系 确定，此时尺寸将发生变化。如下图所示。 确定退出草绘。 （4 ）设置拉伸深度。由于圆柱半径为1 0 0 ，因此拉深深度1 0 0 。 结果如下。 2 .扫描切除出沟槽 大家也很熟悉，故简略。 （1 ）插入——扫描——切口——选取轨迹 （2） 选择位移曲线作为轨迹。如下图。 依次选择：完成——正向——自由端点——完成，绘制扫描截面。 （3） 绘制截面如图，图形对称，矩形尺寸 30X 40。然后退出草绘。 （4 ）选择”...
