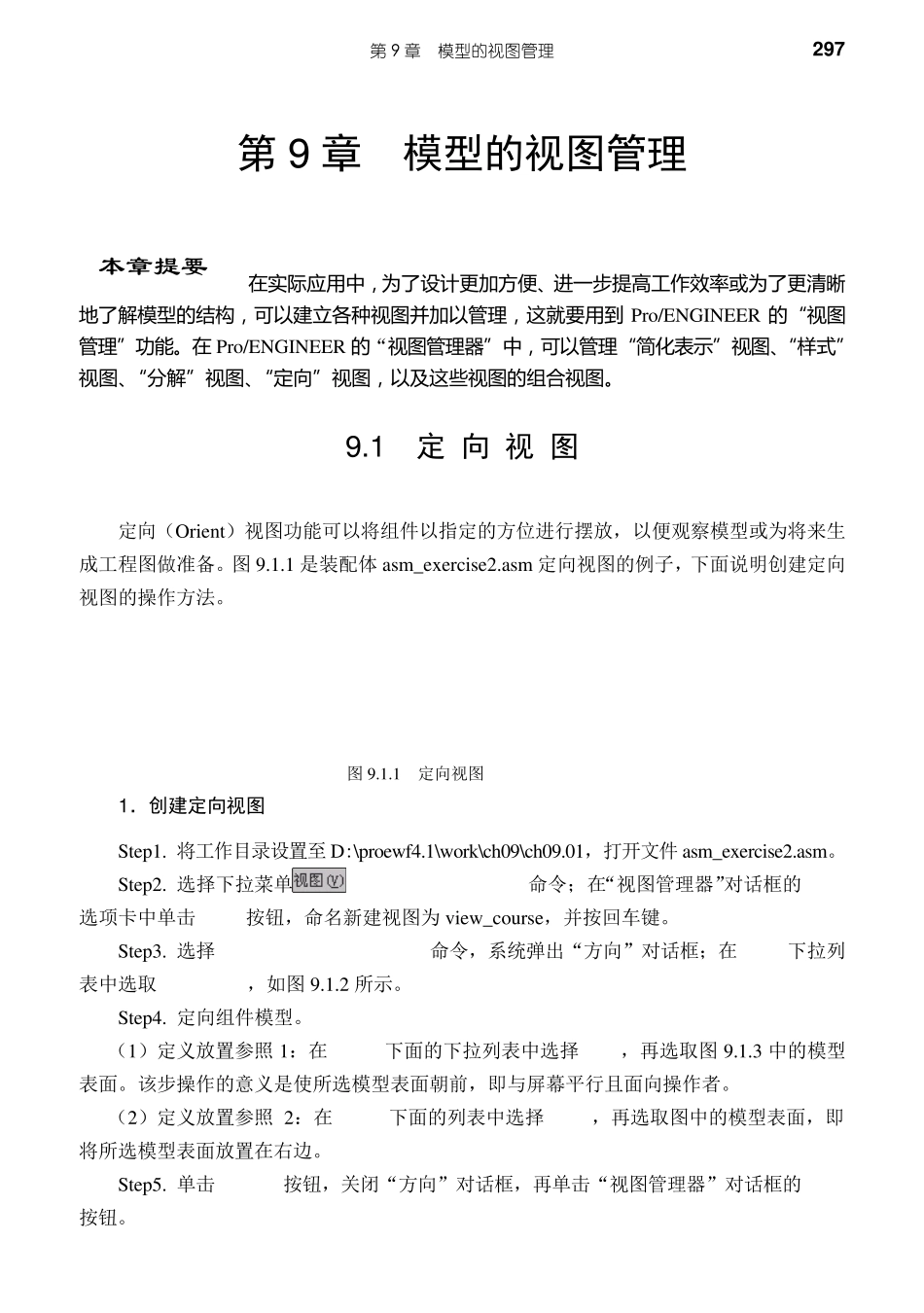

第9 章 模型的视图管理 2 9 7 第9 章 模型的视图管理 在 实 际 应 用 中 ， 为 了 设 计 更 加 方 便 、 进 一 步 提 高 工 作 效 率 或 为 了 更 清 晰地 了 解 模 型 的 结 构 ， 可 以 建 立 各 种 视 图 并 加 以 管 理 ， 这 就 要 用 到Pro/ENGINEER 的 “视 图管 理 ”功能。在 Pro/ENGINEER 的 “视 图 管 理 器”中 ， 可 以 管 理 “简化表示”视 图 、“样式”视 图 、“分解 ”视 图 、“定向”视 图 ， 以 及这 些视 图 的 组合视 图 。 9 .1 定 向 视 图 定向（Orient）视图功能可以将组件以指定的方位进行摆放，以便观察模型或为将来生成工程图做准备。图 9.1.1 是装配体 asm_exercise2.asm 定向视图的例子，下面说明创建定向视图的操作方法。 1 ．创建定向视图 Step1. 将工作目录设置至 D:\proewf4.1\work\ch09\ch09.01，打开文件 asm_exercise2.asm。 Step2. 选择下拉菜单命令； 在“视图管理器”对话框的选项卡中单击按钮，命名新建视图为 view_course，并按回车键。 Step3. 选择命令，系统弹出“方向”对话框；在下拉列表中选取，如图 9.1.2 所示。 Step4. 定向组件模型。 （1）定义放置参照 1：在下面的下拉列表中选择，再选取图 9.1.3 中的模型表面。该步操作的意义是使所选模型表面朝前，即与屏幕平行且面向操作者。 （2）定义放置参照 2：在下面的列表中选择，再选取图中的模型表面，即将所选模型表面放置在右边。 Step5. 单击按钮，关闭“方向”对话框，再单击“视图管理器”对话框的按钮。 本章提要 图 9.1.1 定向视图 Pro/ENGINEER 中文野火版 4.0 快速入门教程 2 9 8 2 ．设置不同的定向视图 用户可以为装配体创建多个定向视图，每一个都对应于装配体的某个局部或层，在进行不同局部的设计时，可将相应的定向视图设置到当前工作区中，操作方法是在“视图管理器”对话框的选项卡中选择相应的视图名称，然后双击；或选中视图名称后，选择命令。 9 .2 样 式 视 图 样式（Style）视图可以将指定的零部件遮蔽起来，或以线框和隐藏线等样式显示。 图9.2.1 是装配体asm_exercise2.asm 样式视图的例子，下面说明创建样式视图的操作方法。 1 ．创建样式视图 Step1. 将工作目录设置至 D:\proewf4.1\work\ch09\ch09.02，打开文件 asm_exercise2.asm。 ...
