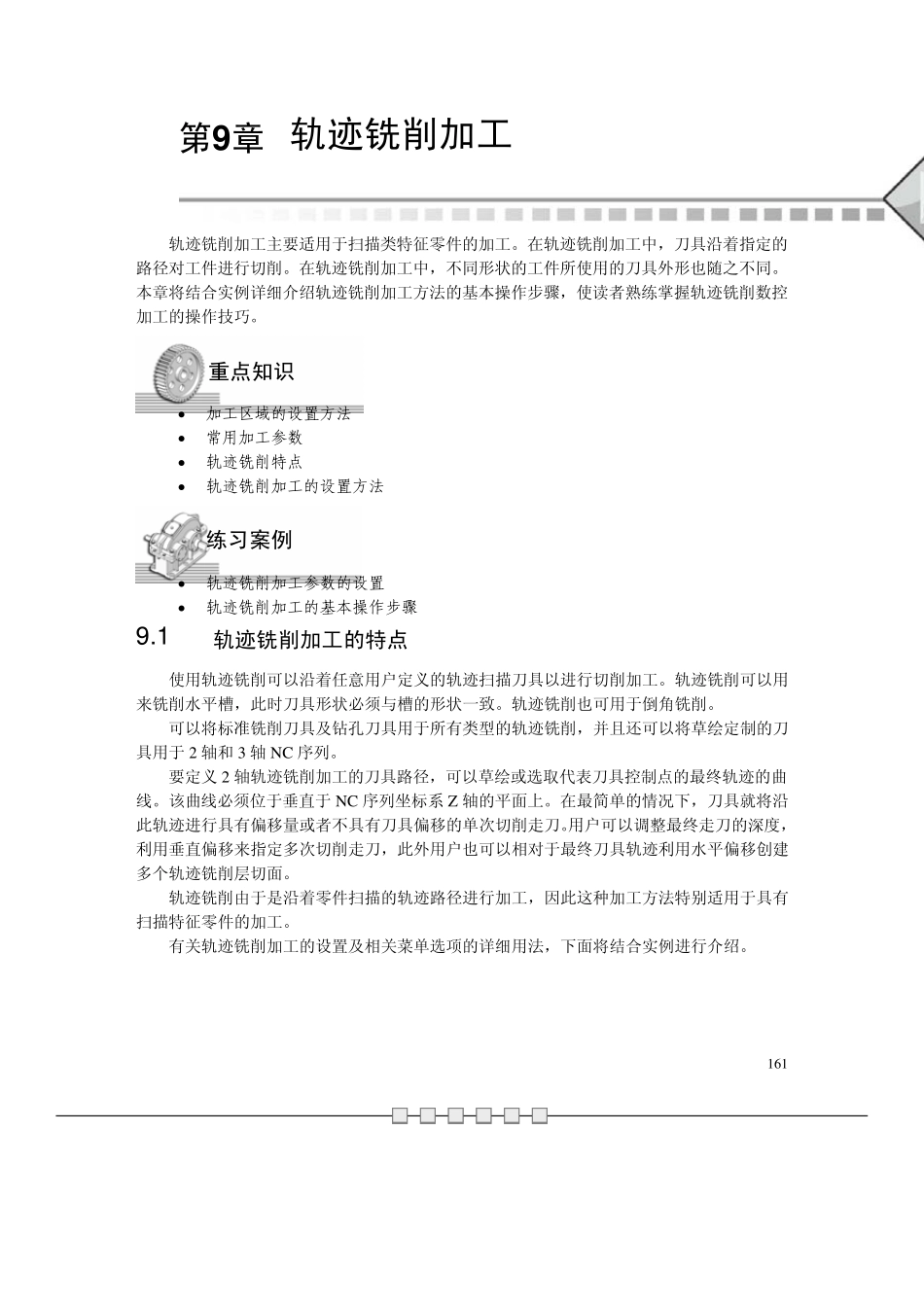

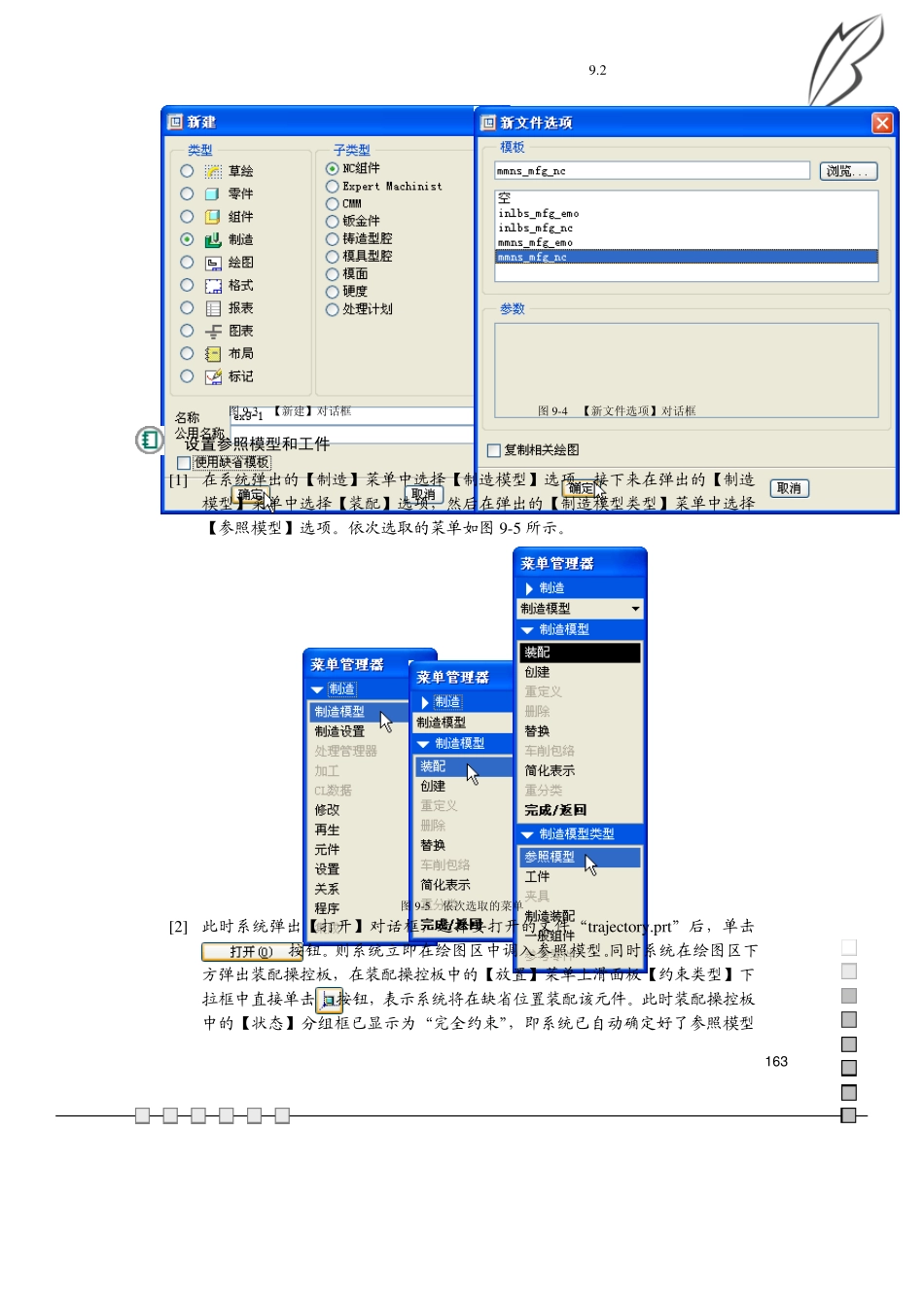

161 第9 章 轨迹铣削加工 轨迹铣削加工主要适用于扫描类特征零件的加工。在轨迹铣削加工中，刀具沿着指定的路径对工件进行切削。在轨迹铣削加工中，不同形状的工件所使用的刀具外形也随之不同。本章将结合实例详细介绍轨迹铣削加工方法的基本操作步骤，使读者熟练掌握轨迹铣削数控加工的操作技巧。 • 加工区域的设置方法 • 常用加工参数 • 轨迹铣削特点 • 轨迹铣削加工的设置方法 • 轨迹铣削加工参数的设置 • 轨迹铣削加工的基本操作步骤 9 .1 轨迹铣削加工的特点 使用轨迹铣削可以沿着任意用户定义的轨迹扫描刀具以进行切削加工。轨迹铣削可以用来铣削水平槽，此时刀具形状必须与槽的形状一致。轨迹铣削也可用于倒角铣削。 可以将标准铣削刀具及钻孔刀具用于所有类型的轨迹铣削，并且还可以将草绘定制的刀具用于2 轴和 3 轴 NC 序列。 要定义 2 轴轨迹铣削加工的刀具路径，可以草绘或选取代表刀具控制点的最终轨迹的曲线。该曲线必须位于垂直于NC 序列坐标系 Z轴的平面上。在最简单的情况下，刀具就将沿此轨迹进行具有偏移量或者不具有刀具偏移的单次切削走刀。用户可以调整最终走刀的深度，利用垂直偏移来指定多次切削走刀，此外用户也可以相对于最终刀具轨迹利用水平偏移创建多个轨迹铣削层切面。 轨迹铣削由于是沿着零件扫描的轨迹路径进行加工，因此这种加工方法特别适用于具有扫描特征零件的加工。 有关轨迹铣削加工的设置及相关菜单选项的详细用法，下面将结合实例进行介绍。 重点知识 练习案例 第9 章 1 6 2 9 .2 综合实例——轨迹铣削加工 设计要求 已知如图9-1 所示的零件，要求以该零件为参照模型新建一个制造文件，并利用轨迹铣削加工方法完成零件沟槽部分的铣削加工。该参照模型所对应的工件如图9-2 所示。 图9-1 参照模型 图9-2 工件 设计思路 (1) 新建一个制造文件； (2) 进行制造设置； (3) 轨迹铣削加工。 新建制造文件 [1] 启动Pro/E 后，依次选择主菜单中的【文件】/【新建】命令或者直接单击工具栏中的按钮，则系统弹出【新建】对话框，此处在【类型】分组框中选取【制造】选项，在【子类型】分组框中选取【NC 组件】选项，然后在【名称】编辑框中输入文件名“ex9-1”，同时取消【使用缺少模板】选项的选中状态，如图9-3 所示。最后单击【新建】对话框中的按钮。 [2] 此时系统弹出【新文件选项】对话框，如图9-4 所示在【模板】分组框中选择【mmns_...
