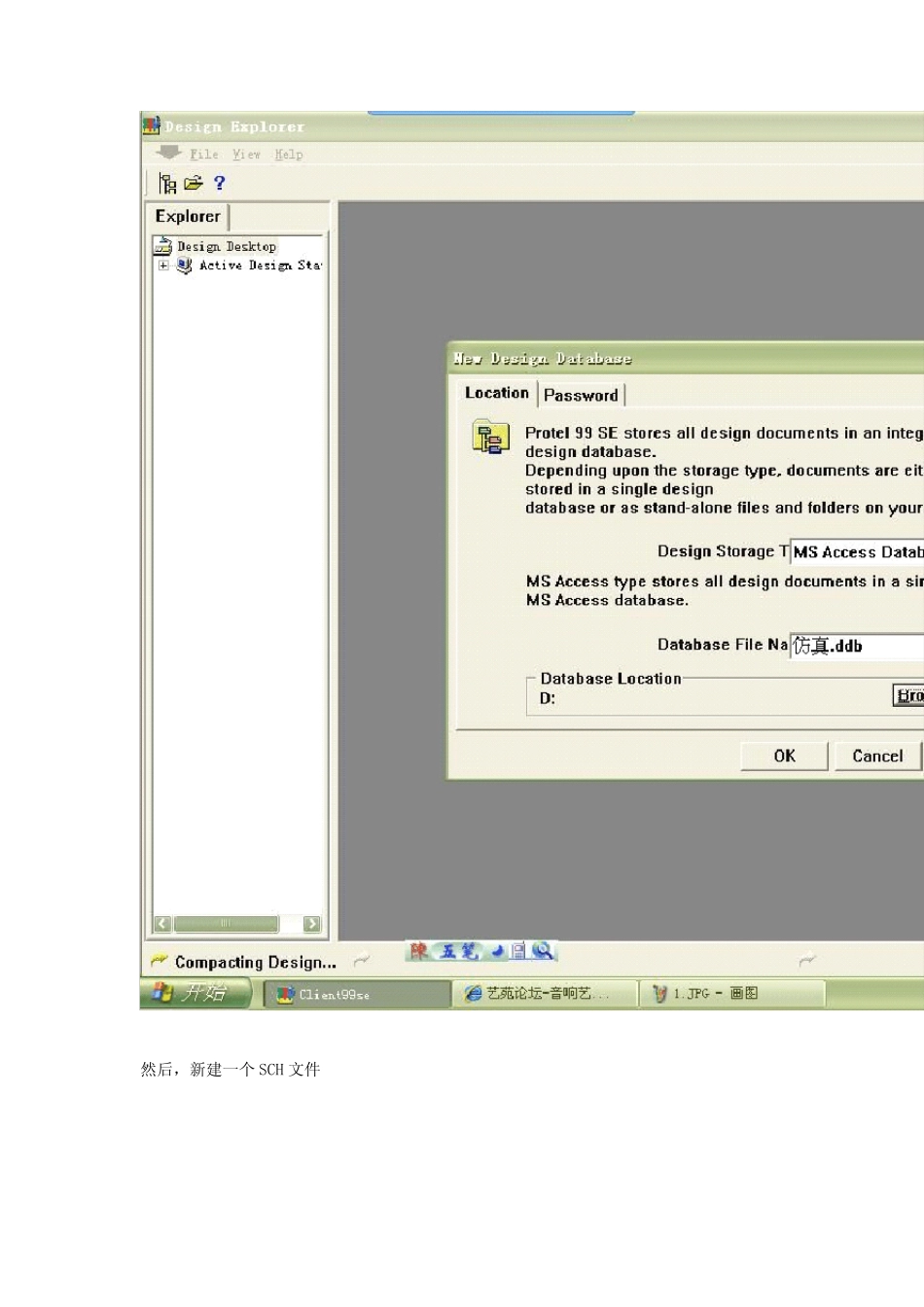

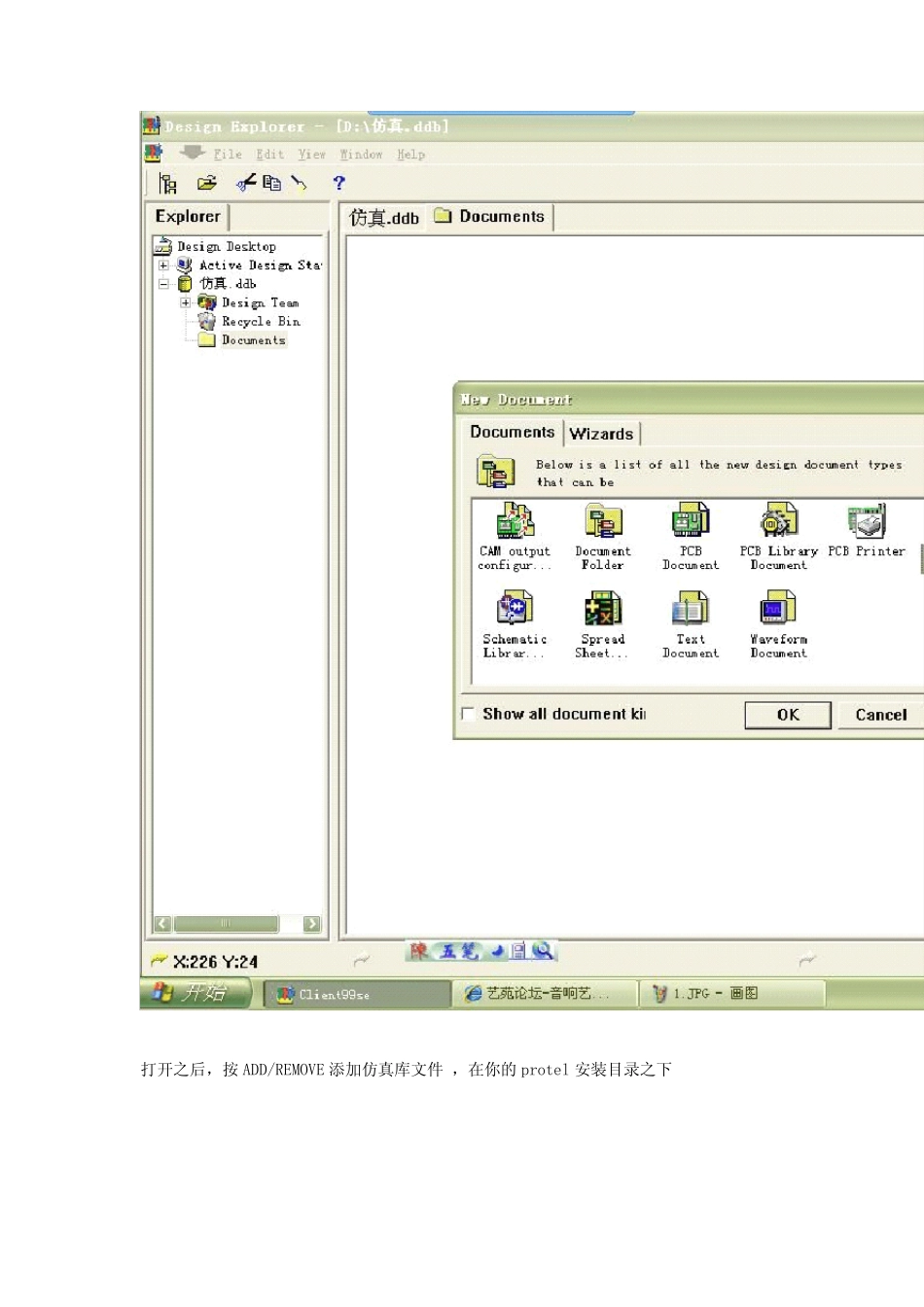

[原创]protel 99se 仿真教程之入门篇 如何建立 protel 仿真文件Protel99se 仿真教程之入门篇 如何建立 protel 仿真文件首先，打开 protel 99 se 后新建一个 DDB文件，名字随意，保存在哪也随意然后，新建一个 SCH 文件打开之后，按 ADD/REMOVE 添加仿真库文件 ，在你的 protel 安装目录之下选择SIM.DDB，再按 ADDOK，仿真库已经全部加载到程序之中下边以一个最简单的例子，直流12V 电源与一个10 欧的电阻的放电回路的仿真为例。找到 simulation symbols.lib 文件下的res，这个就是表示电阻，按 PLACE在元件放置区随便放下去之后双击它，修改它的名字与阻值，例子为R1 和 10 欧接着，放置 12V 的电源，点菜单栏的 simulate，下的 sources，点+12Volts DC放下后，修改 V？为 V1，接着连线与放置地网络按键盘 V 然后B 然后W 调出画图工具栏按第一个按键为连线工具，把电源和电阻联上再按地线工具给电路加上地线，没有地的话仿真是无法正常仿真的OK，到此，一个仿真文件已经建好了手有点冷，休息一下喝杯水再来哈。接下来，教你如何仿真及查看仿真波形按下 Simulate 下的 Run 好戏开始啰.........waveforms 下为可以查看的波形参数，右边的窗口为某个点的波形下边把负载的情况波形调出来，按R1(P) 后点show带*号的则会在右边窗口放大出来。然后比如想看电阻所消耗的功率是多少，则先按 ri(P)后按 view 下的single由波形可得出电阻上的消耗功率为 14.4WOK，第一讲到这里。继续开讲，下边以一个三极管的共发射极放大电路为例，仿真一下三极管的放大先调出两个常用工具栏，V -> B -> P 回车，调出电源工具栏V-> B ->W 调出画线工具栏。以 2N5551 三极管为例子，先找到它再按 PLACE放电阻和联线，修改标号和阻值等，用到的工具在图中有用红框框圈出放置网络标号IN 和OUT 方便仿真时查看波形，放置1KHZ 的正弦波信号发源之后就可以开始仿真啦....饿了，开饭，饭后继续。[em05]继续先添加电源，连好线然后按simulate 下的run 仿真开始。可以看出 IN 的波形为正弦波，幅度为 2V P-P调出OUT，查看 OUT 的波形由波形上可直接看出由于电阻的取值及电路结构的不合理，导致三极管无法正常放大冰山客:怎么一运行就出现错误啊？我电阻选的是RES 啊？不知如何上图片？好像要上传，俺没有！点击某楼的回复，回跳转到另外一个页面，页面的输入框左边有个“上传附件”按钮。就可以上传图片了怎么一运行就出现错误啊？我电阻选的是RES 啊？原文网址: http://bbs.yournet.cn/bbs/ShowPost.asp?ThreadID=6565由弘一网童保存，尚未注册。注册
