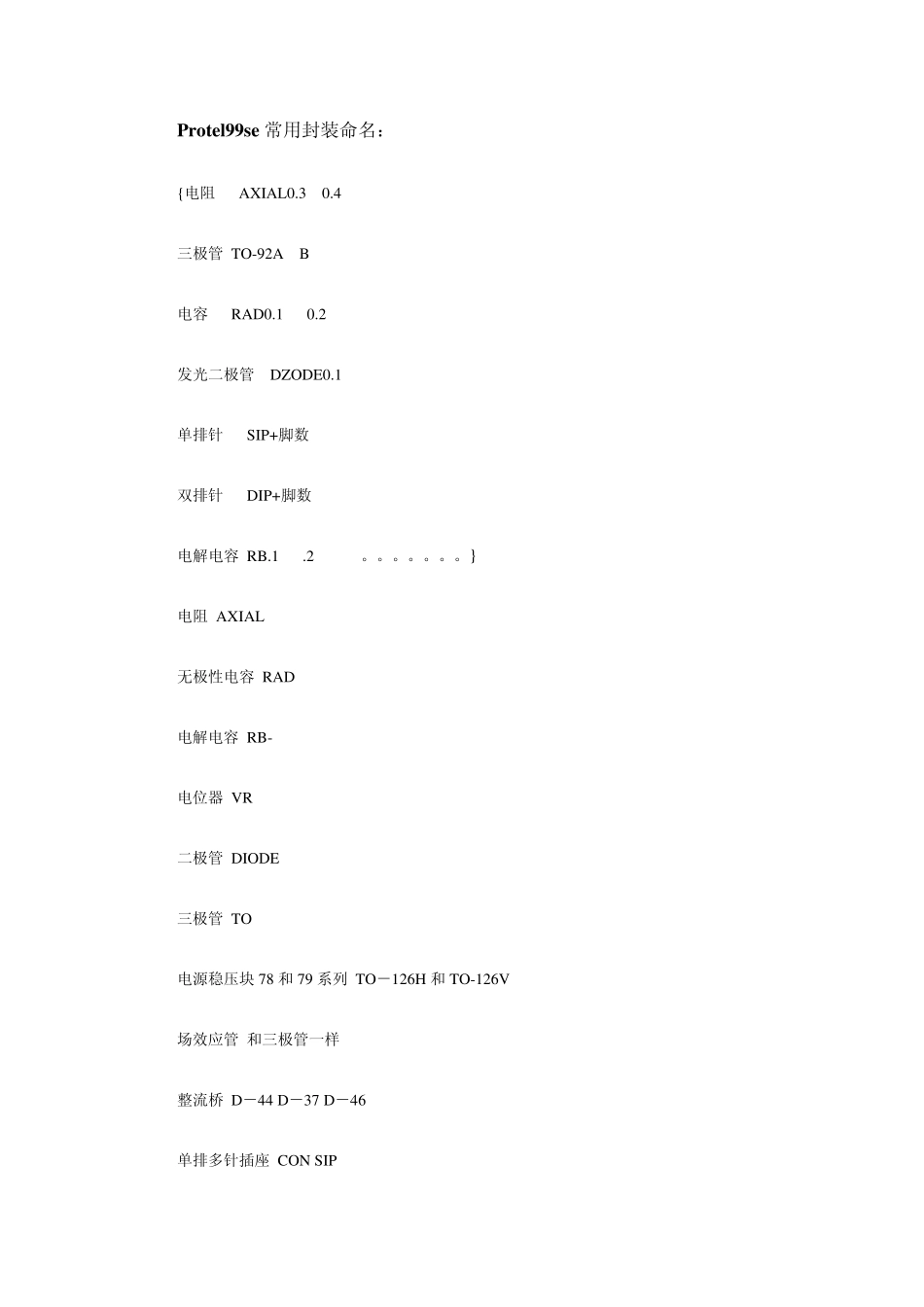

Protel99se常用封装命名_第1页
1/7
Protel99se常用封装命名_第2页
2/7
Protel99se常用封装命名_第3页
3/7
Protel99se 常用封装命名: {电阻 AXIAL0.3 0.4 三极管 TO-92A B 电容 RAD0.1 0.2 发光二极管 DZODE0.1 单排针 SIP+脚数 双排针 DIP+脚数 电解电容 RB.1 .2 。。。。。。。} 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块 78 和 79 系列 TO-126H 和 TO-126V 场效应管 和三极管一样 整流桥 D-44 D-37 D-46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻:RES1,RES2,RES3,RES4;封装属性为ax ial 系列 无极性电容:cap;封装属性为RAD-0.1 到rad-0.4 电解电容:electroi;封装属性为rb.2/.4 到rb.5/1.0 电位器:pot1,pot2;封装属性为v r-1 到v r-5 二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林 顿管) 电源稳压块有78 和79 系列;78 系列如7805,7812,7820 等 79 系列有7905,7912,7920 等 常见的封装属性有to126h 和to126v 整流桥:BRIDGE1,BRIDGE2: 封装属性为D 系列(D-44,D-37,D-46) 电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3。 其中0.1-0.3 指电容大小,一般用RAD0.1 电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100u F 用 RB.1/.2,100u F-470u F 用RB.2/.4,>470u F 用RB.3/.6 二极管: DIODE0.4-DIODE0.7 其中0.4-0.7 指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2 集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8 贴片电阻 0603 表示的是封装尺寸 与具体阻值没有关系 但封装尺寸与功率有关 通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此 不同的元件可共用同一零件封装,同种元件也可有不同的零件封装。像电阻,有传统的针插 式,这种元件体积较大,电路板必须钻孔才能安置元件,完成钻孔后,插入元件,再过锡炉 或喷锡(也可手焊),成本较高,较新的设计都是采用体积小的表面贴片式元件(SMD)这 种...
