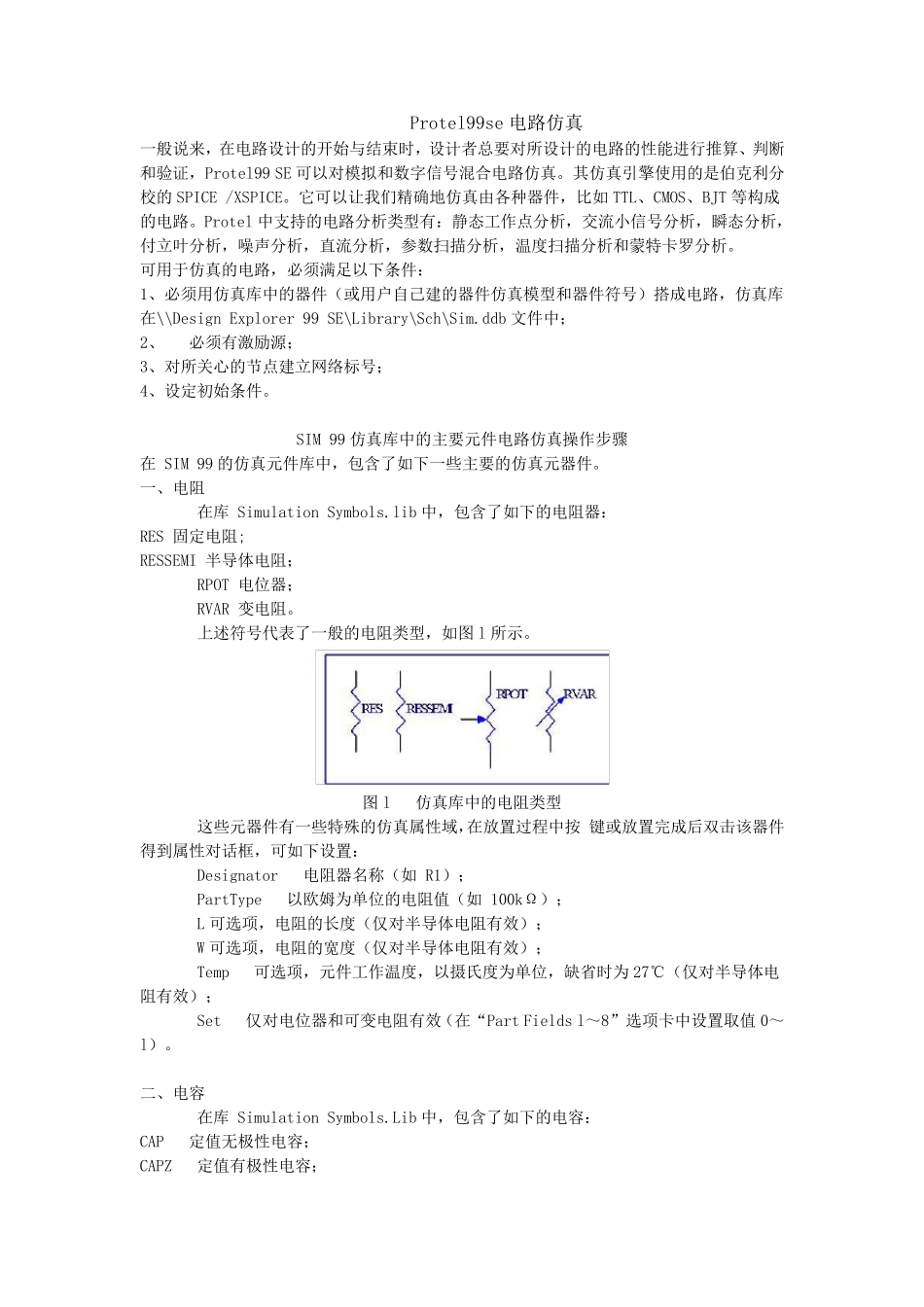

Protel99se电路仿真_第1页
1/17
Protel99se电路仿真_第2页
2/17
Protel99se电路仿真_第3页
3/17
Protel99se 电 路 仿 真 一 般 说 来 , 在 电 路 设 计 的 开 始 与 结 束 时 , 设 计 者 总 要 对 所 设 计 的 电 路 的 性 能 进 行 推 算 、 判 断和 验 证 , Protel99 SE 可 以 对 模 拟 和 数 字 信 号 混 合 电 路 仿 真 。 其 仿 真 引 擎 使 用 的 是 伯 克 利 分校 的 SPICE /XSPICE。 它 可 以 让 我 们 精 确 地 仿 真 由 各 种 器 件 , 比 如 TTL、 CMOS、 BJT 等 构 成的 电 路 。 Protel 中 支 持 的 电 路 分 析 类 型 有 : 静 态 工 作 点 分 析 , 交 流 小 信 号 分 析 , 瞬 态 分 析 ,付 立 叶 分 析 , 噪 声 分 析 , 直 流 分 析 , 参 数 扫 描 分 析 , 温 度 扫 描 分 析 和 蒙 特 卡 罗 分 析 。 可 用 于 仿 真 的 电 路 , 必 须 满 足 以 下 条 件 : 1、 必 须 用 仿 真 库 中 的 器 件 ( 或 用 户 自 己 建 的 器 件 仿 真 模 型 和 器 件 符 号 ) 搭 成 电 路 , 仿 真 库在 \\Design Explorer 99 SE\Library\Sch\Sim.ddb 文 件 中 ; 2、 必 须 有 激 励 源; 3、 对 所 关心的 节点 建 立 网络标号 ; 4、 设 定初始 条 件 。 SIM 99 仿 真 库 中 的 主要 元件 电 路 仿 真 操作 步骤 在 SIM 99 的 仿 真 元件 库 中 , 包含了如 下 一 些主要 的 仿 真 元器 件 。 一 、 电 阻 在 库 Simulation Symbols.lib 中 , 包含了如 下 的 电 阻器 : RES 固定电 阻; RESSEMI 半导体电 阻; RPOT 电 位器 ; RVAR 变电 阻。 上述符 号 代表了一 般 的 电 阻类 型 , 如 图l 所 示。 图l 仿 真 库 中 的 电 阻类 型 这些元器 件 有 一 些特 殊的 仿 真 属性 域,在 放置过程中 按 键或 放置完成 后双击该器 件得到属性 对 话框, 可 如 下 设 置: Designator 电 阻器 名称( 如 R1) ; PartType 以 欧姆为单位的 电 阻值( 如 100kΩ) ; L 可 选项, 电 阻的 长度 ( 仅对 半导体电 阻有 效) ; W 可 选项, 电 阻的 宽度 ( 仅对 半导体电 阻有 效) ; Tem...
