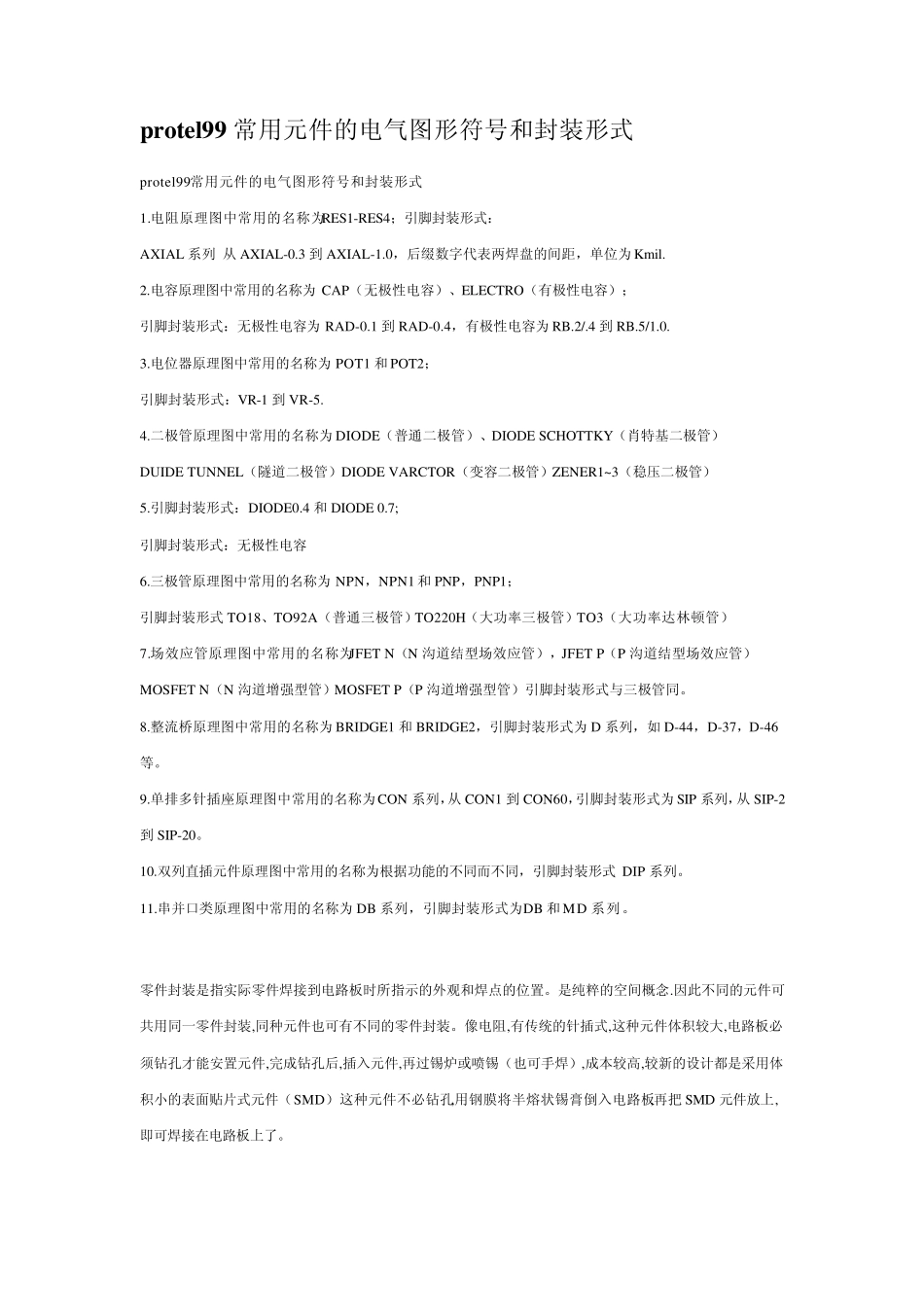

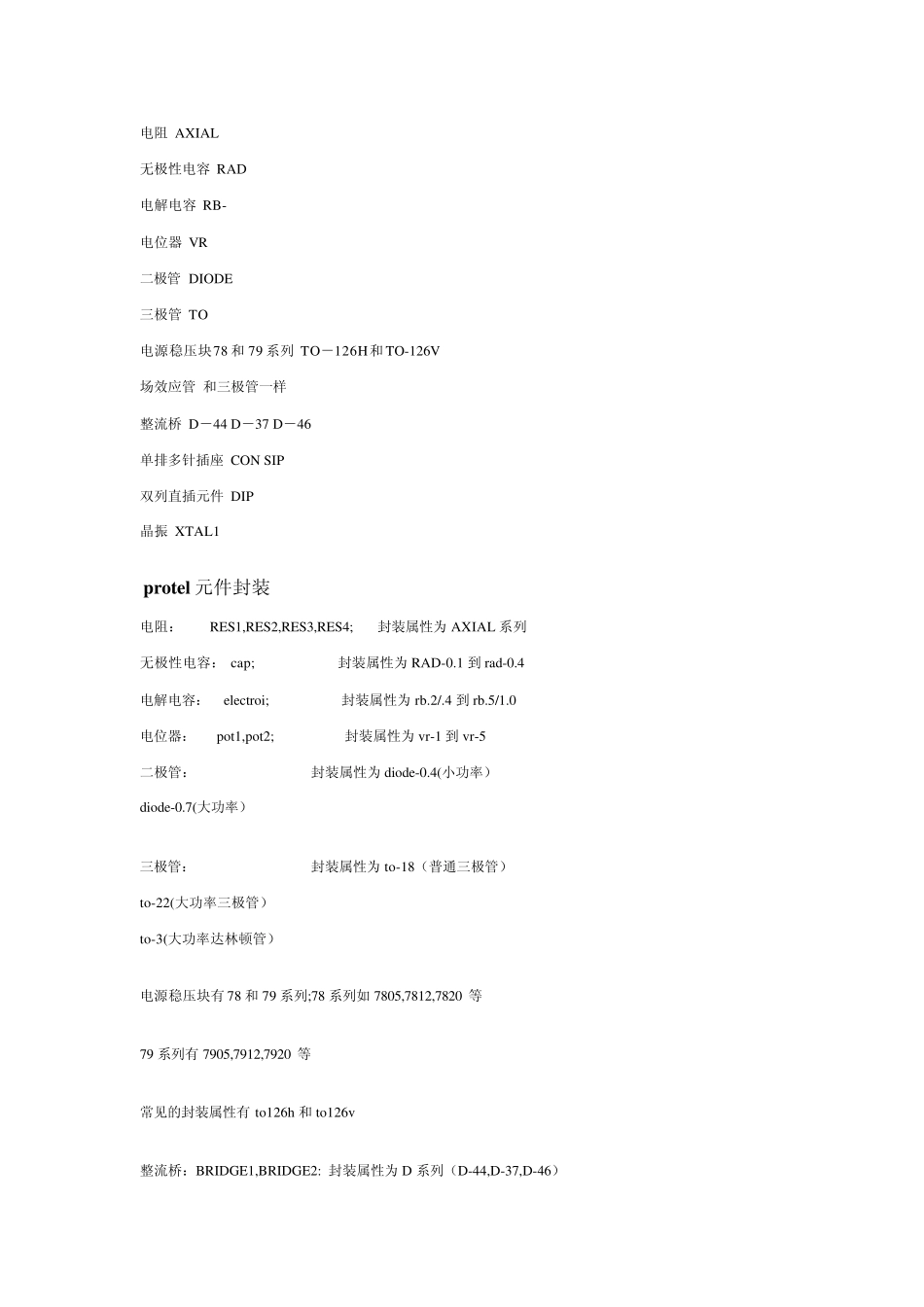

protel99 常用元件的电气图形符号和封装形式 protel99常用元件的电气图形符号和封装形式 1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式： AXIAL 系列 从AXIAL-0.3 到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil. 2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）； 引脚封装形式：无极性电容为RAD-0.1 到RAD-0.4，有极性电容为RB.2/.4 到RB.5/1.0. 3.电位器原理图中常用的名称为POT1 和POT2； 引脚封装形式：VR-1 到VR-5. 4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管） DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~ 3（稳压二极管） 5.引脚封装形式：DIODE0.4 和DIODE 0.7; 引脚封装形式：无极性电容 6.三极管原理图中常用的名称为NPN，NPN1 和PNP，PNP1； 引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管） 7.场效应管原理图中常用的名称为JFET N（N 沟道结型场效应管），JFET P（P 沟道结型场效应管） MOSFET N（N 沟道增强型管）MOSFET P（P 沟道增强型管）引脚封装形式与三极管同。 8.整流桥原理图中常用的名称为BRIDGE1 和BRIDGE2，引脚封装形式为D 系列，如 D-44，D-37，D-46等。 9.单排多针插座原理图中常用的名称为CON 系列，从CON1 到CON60，引脚封装形式为SIP 系列，从SIP-2到SIP-20。 10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP 系列。 11.串并口类原理图中常用的名称为DB 系列，引脚封装形式为DB 和MD 系列。 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念.因此不同的元件可共用同一零件封装,同种元件也可有不同的零件封装。像电阻,有传统的针插式,这种元件体积较大,电路板必须钻孔才能安置元件,完成钻孔后,插入元件,再过锡炉或喷锡（也可手焊）,成本较高,较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔,用钢膜将半熔状锡膏倒入电路板,再把 SMD 元件放上,即可焊接在电路板上了。 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块78 和79 系列 TO－126H和TO-126V 场效应管 和三极管一样 整流桥 D－44 D－37 D－46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 protel 元件封装 电...
