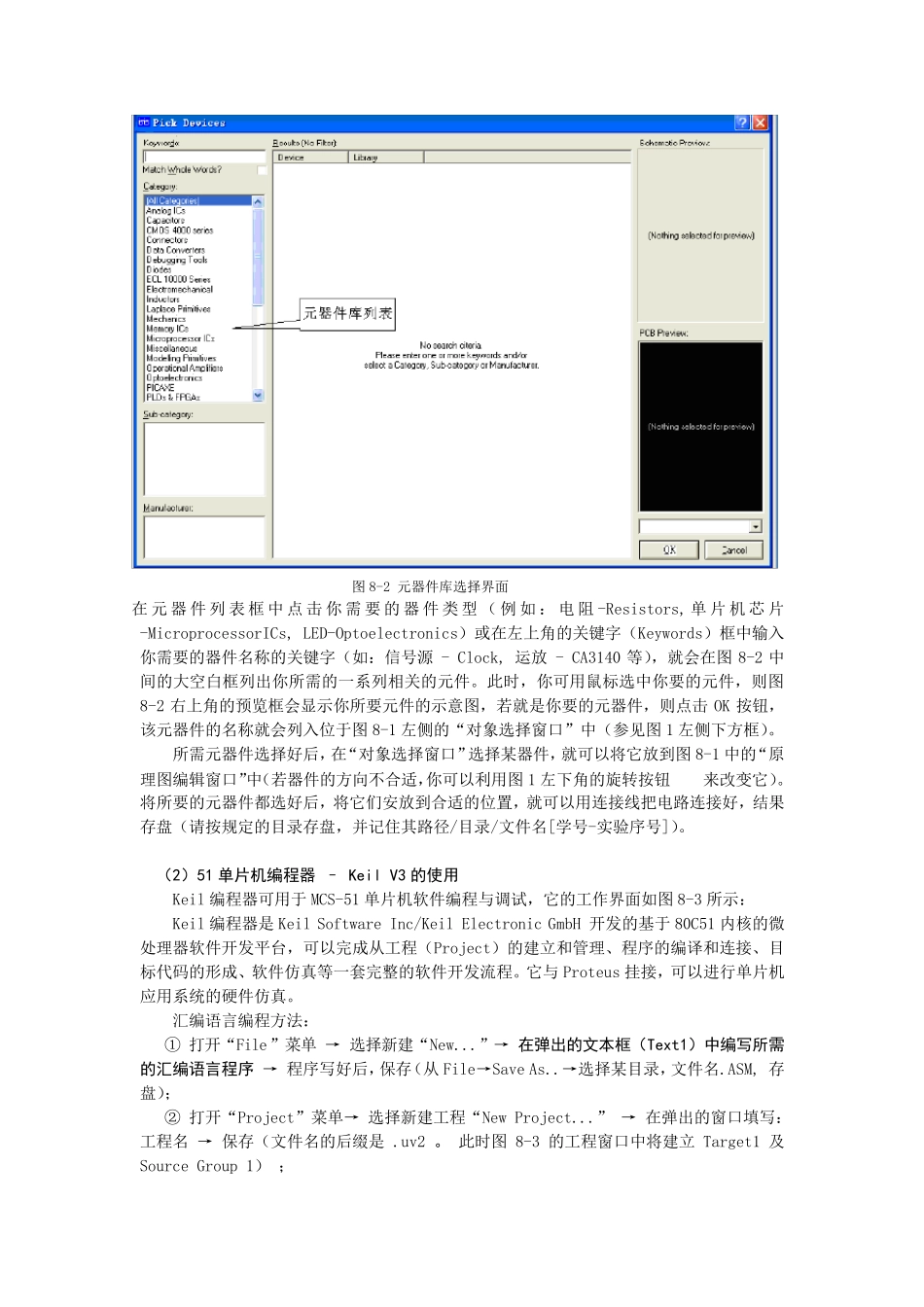

实验八 Proteus 仿真软件使用方法 1 . 实验目的： （1）了解Proteus 仿真软件的使用方法。 （2）了解51 单片机编程器Keil 与Proteus 仿真软件的联用方法。 2. 实验要求： 通过讲授和操作练习，学会正确使用Proteus 仿真软件及Keil 编程及其联合调试。 3. 实验内容： （1）Proteus 仿真软件介绍 Proteus 软件是由英国LabCenter Electronics 公司开发的EDA 工具软件，由ISIS 和ARES 两个软件构成，其中ISIS 是一款便捷的电子系统仿真平台软件，ARES 是一款高级的布线编辑软件。它集成了高级原理布线图、混合模式SPICE 电路仿真、PCB 设计以及自动布线来实现一个完整的电子设计。 通过Proteus ISIS 软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。 图8-1 是Proteus ISIS 的编辑窗口： 图8-1 ISIS 的编辑界面 图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。 选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P 按钮，就会出现如图8-2 的元器件选择界面： 图8-2 元器件库选择界面 在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors, 单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源 - Clock, 运放 - CA3140 等），就会在图8-2 中间的大空白框列出你所需的一系列相关的元件。此时，你可用鼠标选中你要的元件，则图8-2 右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK 按钮，该元器件的名称就会列入位于图8-1 左侧的“对象选择窗口”中（参见图1 左侧下方框）。 所需元器件选择好后，在“对象选择窗口”选择某器件，就可以将它放到图8-1 中的“原理图编辑窗口”中（若器件的方向不合适，你可以利用图1 左下角的旋转按钮来改变它）。将所要的元器件都选好后，将它们安放到合适的位置，就可以用连接线把电路连接好，结果存盘（请按规定的目录存盘，并记住其路径/目录/文件名[学号-实验序号]）。 （2）51 单片机编程器 – Keil V3 的使用 Keil 编...
