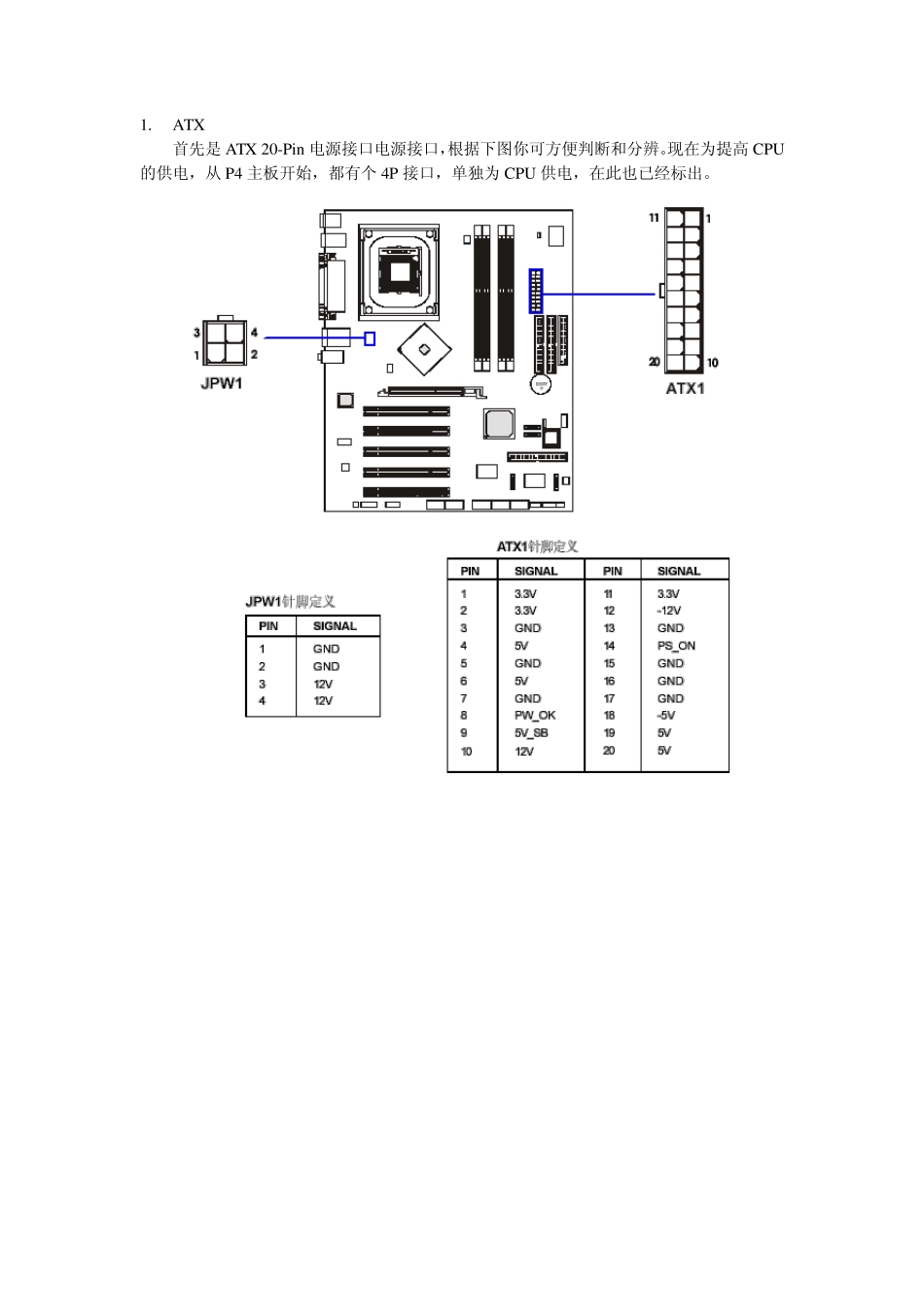

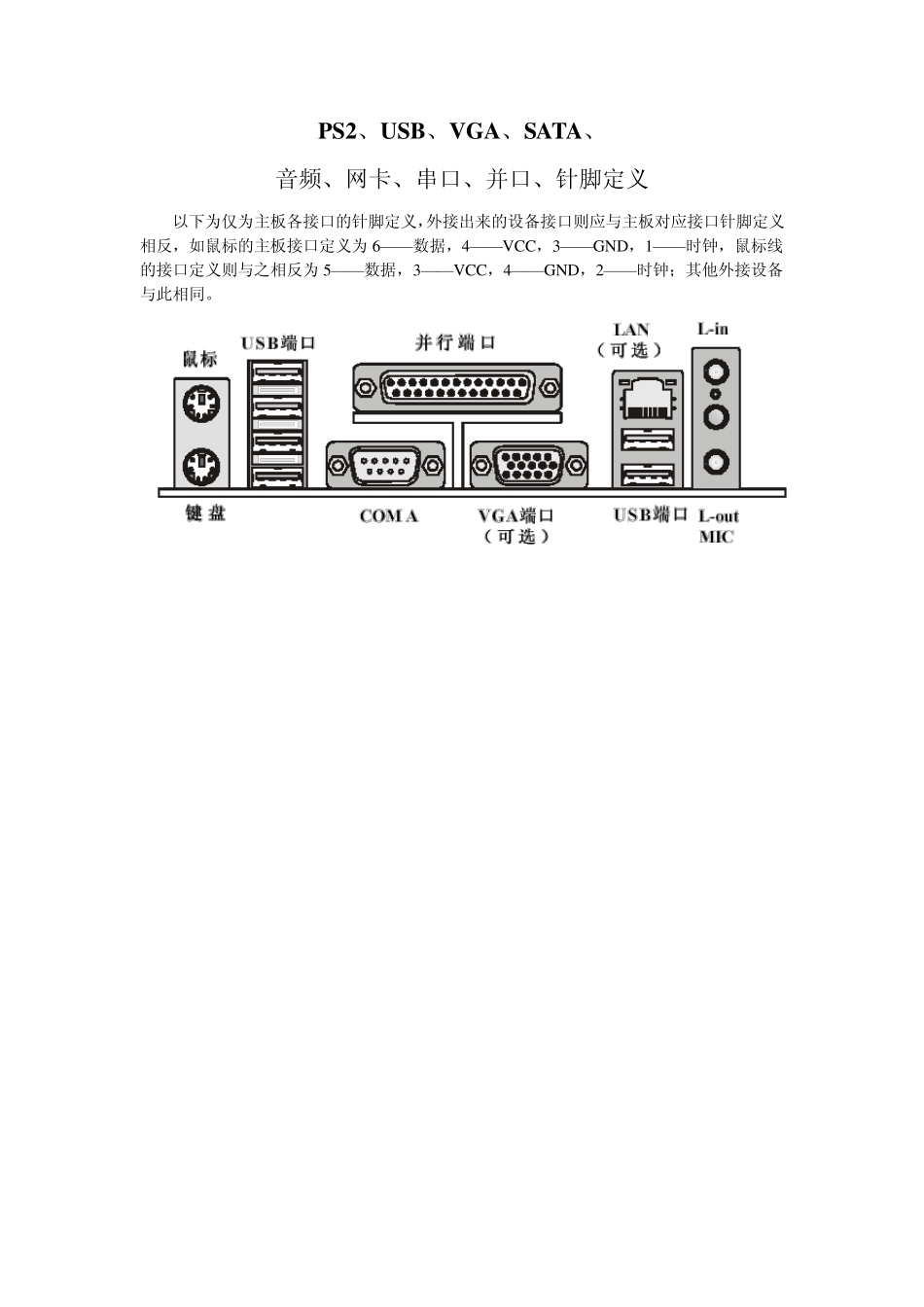

PS2、USB、VGA、SATA、 音频、网卡、串口、并口、针脚定义 以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为 6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为 5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。 1. ATX 首先是ATX 20-Pin 电源接口电源接口，根据下图你可方便判断和分辨。现在为提高 CPU的供电，从 P4 主板开始，都有个 4P 接口，单独为 CPU 供电，在此也已经标出。 2. PS/2 鼠标和键盘绝大多数采用PS/2 接口，鼠标和键盘的PS/2 接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99 规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2 接口针脚定义我们就可以看出来。 上图的分别为 AT 键盘（既常说的大口键盘），和PS2 键盘（即小口键盘），如今市场上PS2 键盘的数量越来越多了，而AT 键盘已经要沦为昨日黄花了。因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下： 1 DATA 数据信号 2 空 3 GND 地端 4 ＋5V 5 CLOCK 时钟 6 空（仅限 PS2 键盘） 3. USB USB(Univ ersal Serial Bu s，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于 1994 年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。1996 年业界正式通过了 USB1.0 标准，但由于未获当时主流的 Win95 支持(直到 Win95 OSR2 才通过外挂模块提供对 USB1.0 的支持)而未得到普及，直到 1998 年 USB1.1 标准确立和 Win98 内核正式提供对 USB 接口的直接支持之后，USB 才真正开始普及，到今天已经发展到 USB2.0 标准。 USB 接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建 USB 数据线而仅仅包含与电脑相连的“A”连接头)。 USB 接口是一种越来越流行的接口方式了，因为 USB 接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3 播放器、MODEM 等都开始使用USB 做为接口模式，USB 接口定义也很简单： 1 ＋5V 电源 2 DATA－ 数据－ 3 DATA＋ 数据＋ 4 GND 地 4. 串口 主板一般都集成两...
