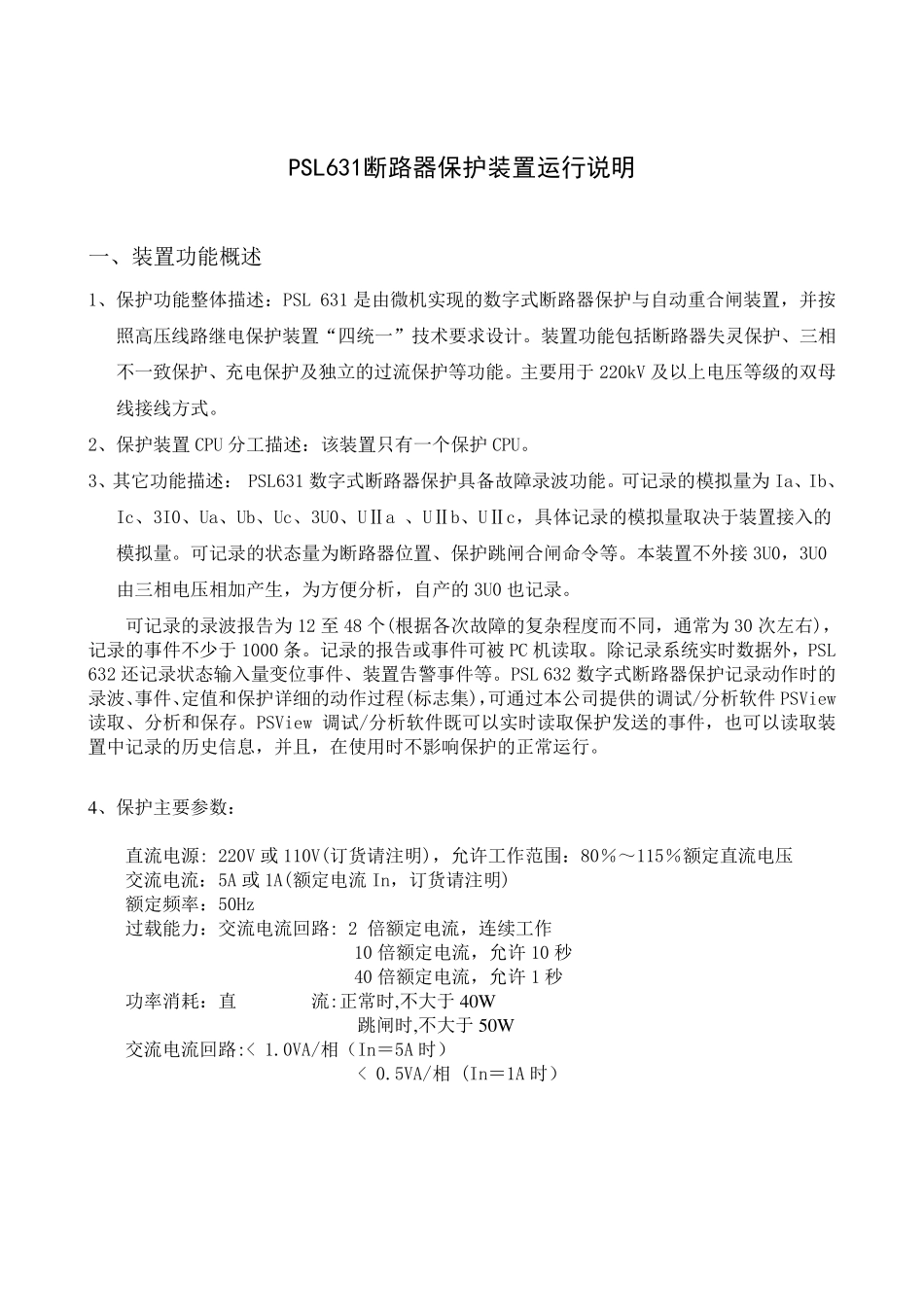

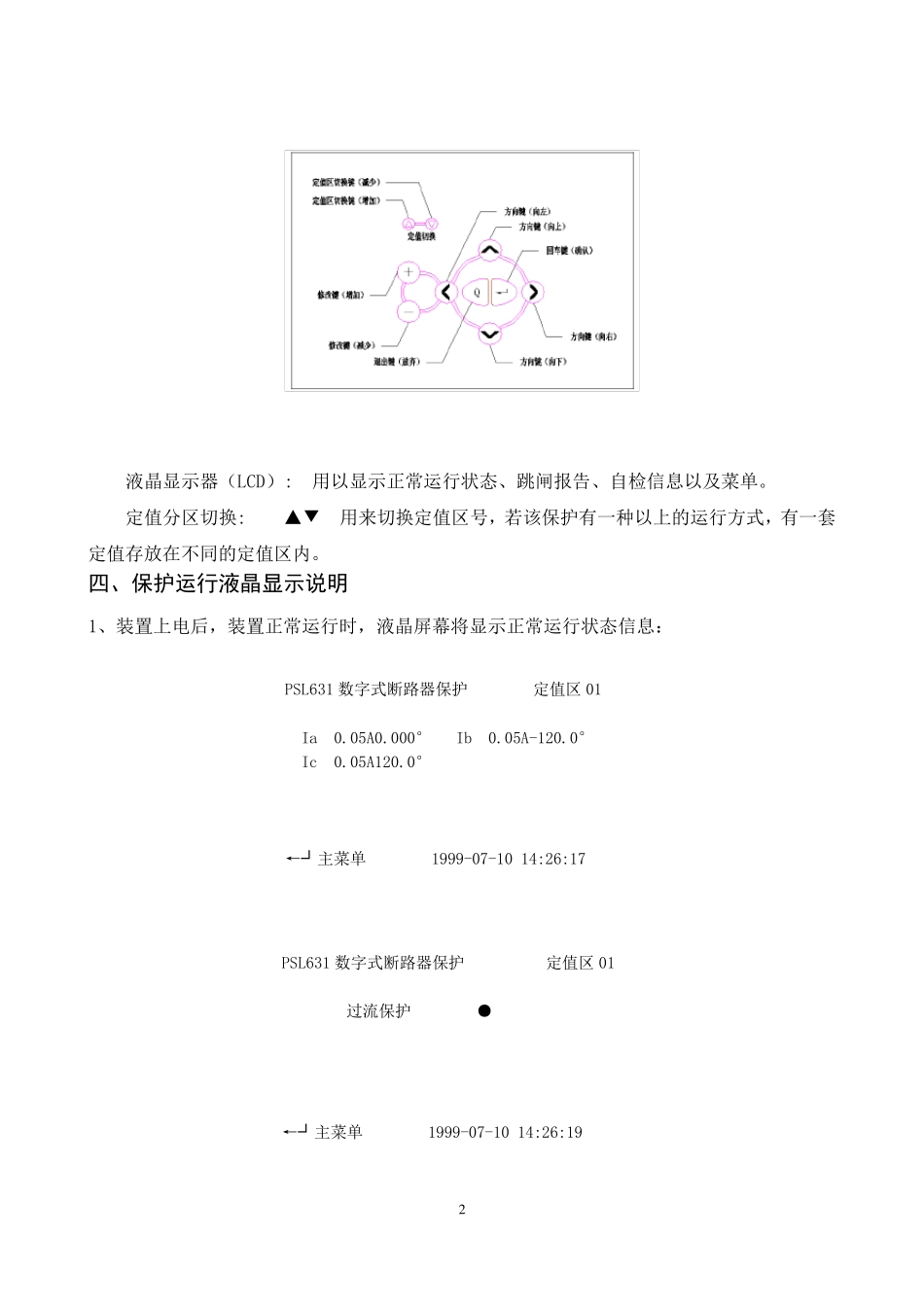

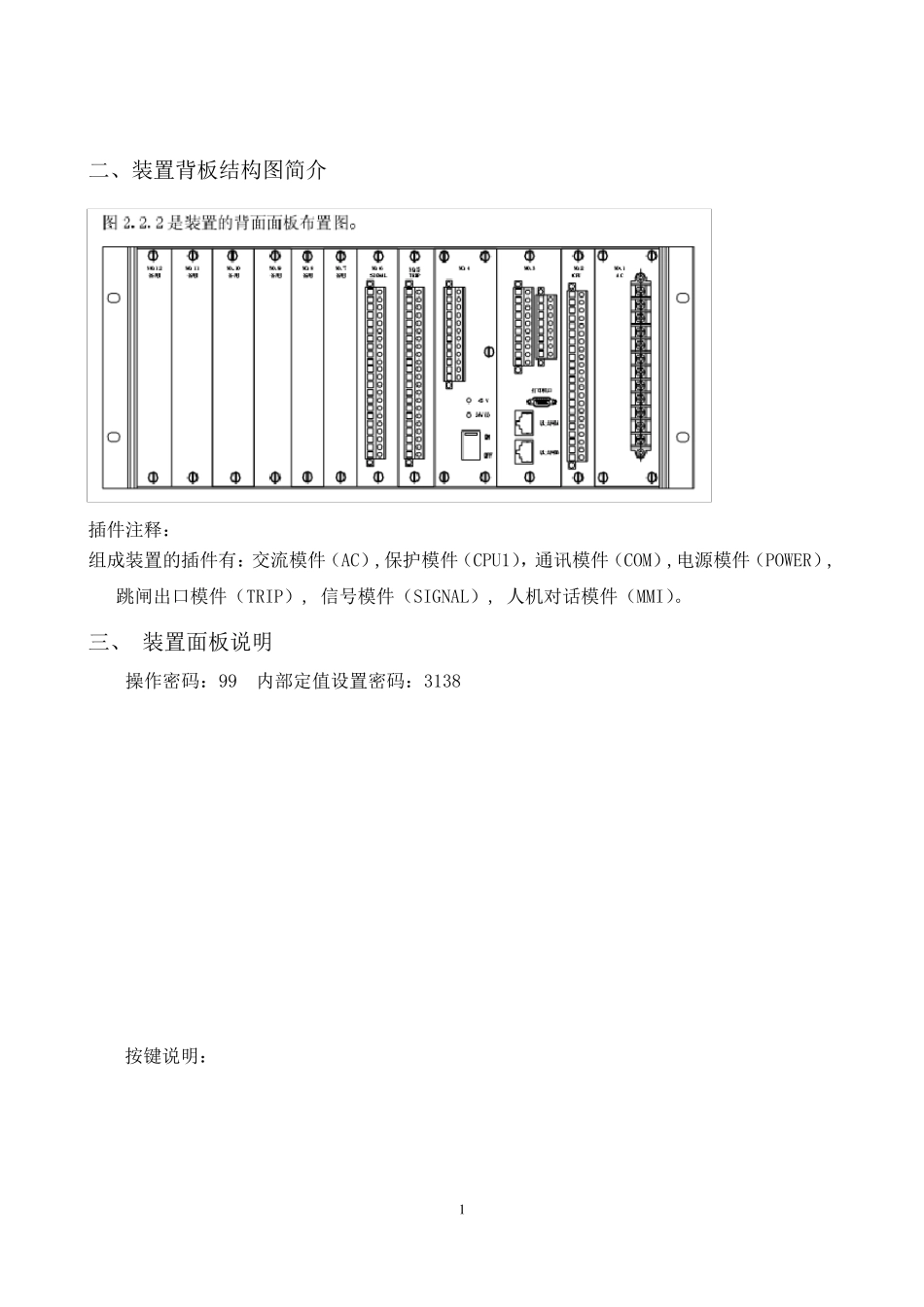

PSL631断路器保护装置运行说明 一、装置功能概述 1、保护功能整体描述：PSL 631 是由微机实现的数字式断路器保护与自动重合闸装置，并按照高压线路继电保护装置“四统一”技术要求设计。装置功能包括断路器失灵保护、三相不一致保护、充电保护及独立的过流保护等功能。主要用于 220kV 及以上电压等级的双母线接线方式。 2、保护装置 CPU 分工描述：该装置只有一个保护 CPU。 3、其它功能描述： PSL631 数字式断路器保护具备故障录波功能。可记录的模拟量为 Ia、Ib、Ic、3I0、Ua、Ub、Uc、3U0、UⅡa 、UⅡb、UⅡc，具体记录的模拟量取决于装置接入的模拟量。可记录的状态量为断路器位置、保护跳闸合闸命令等。本装置不外接 3U0，3U0由三相电压相加产生，为方便分析，自产的3U0 也记录。 可记录的录波报告为 12 至 48 个(根据各次故障的复杂程度而不同，通常为 30 次左右)，记录的事件不少于 1000 条。记录的报告或事件可被 PC 机读取。除记录系统实时数据外，PSL 632 还记录状态输入量变位事件、装置告警事件等。PSL 632 数字式断路器保护记录动作时的录波、事件、定值和保护详细的动作过程(标志集)，可通过本公司提供的调试/分析软件 PSView读取、分析和保存。PSView 调试/分析软件既可以实时读取保护发送的事件，也可以读取装置中记录的历史信息 ，并且 ，在 使 用时不影 响 保护的正 常运 行 。 4、保护主要参数： 直 流电源 : 220V 或 110V(订 货 请 注 明 )，允 许 工 作范 围 ： 80％ ～ 115％ 额 定直 流电压 交 流电流： 5A 或 1A(额 定电流 In，订 货 请 注 明 ) 额 定频 率 ： 50Hz 过载 能力 ： 交 流电流回 路: 2 倍 额 定电流，连 续 工 作 10 倍 额 定电流，允 许 10 秒 40 倍 额 定电流，允 许 1 秒 功率 消 耗 ： 直 流:正常时,不大于 40W 跳闸时,不大于 50W 交 流电流回 路:< 1.0VA/相（ In＝ 5A 时） < 0.5VA/相 (In＝ 1A 时） 1 二、装置背板结构图简介 插件注释： 组成装置的插件有：交流模件（AC）,保护模件（CPU1），通讯模件（COM）,电源模件（POWER）, 跳闸出口模件（TRIP）, 信号模件（SIGNAL）, 人机对话模件（MMI）。 三、 装置面板说明 操作密码：99 内部定值设置密码：3138 按键说明： 2 液晶显示器（LCD）: 用以显示正常运行状态、跳闸报告、自检信息以及菜单...
