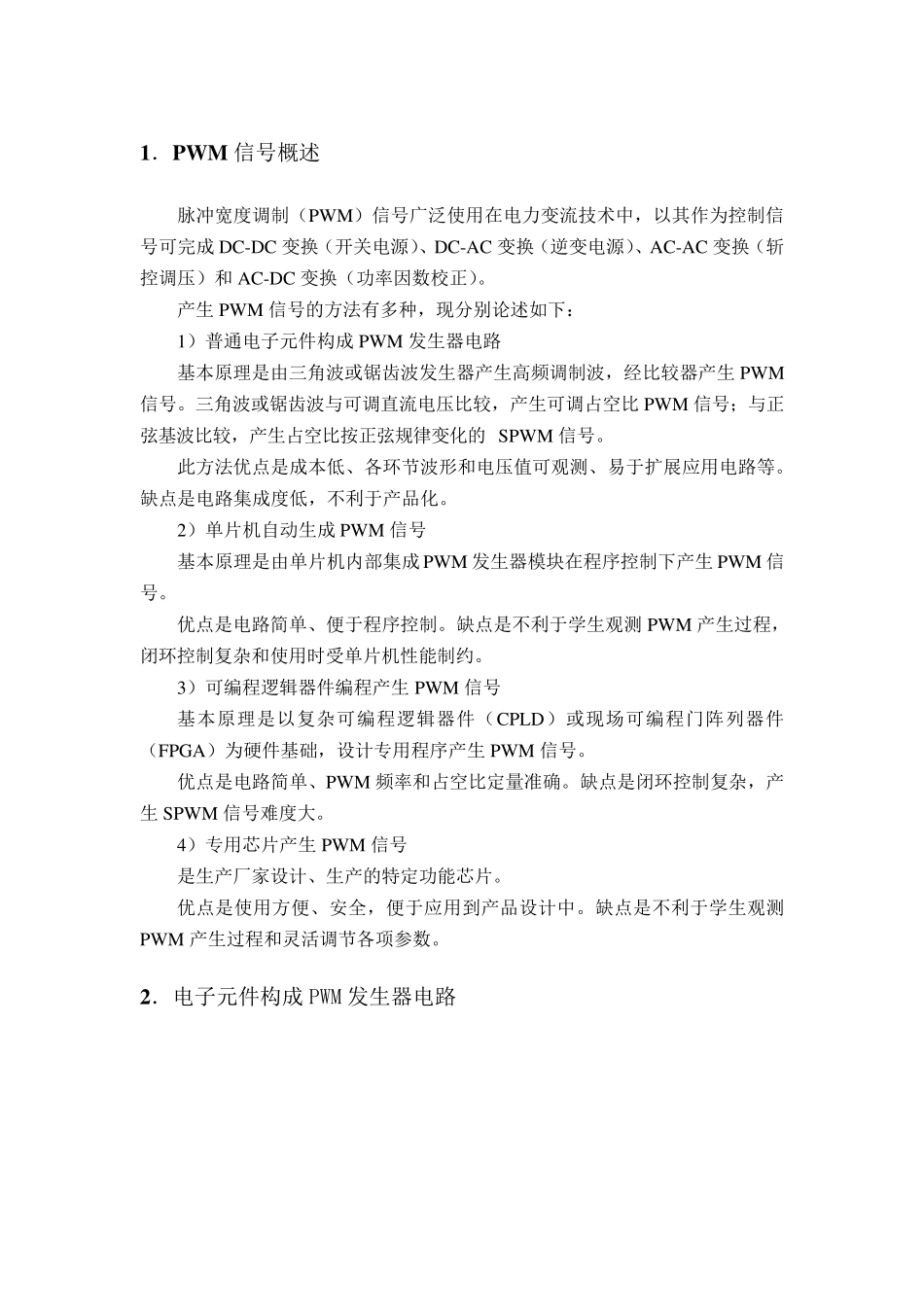

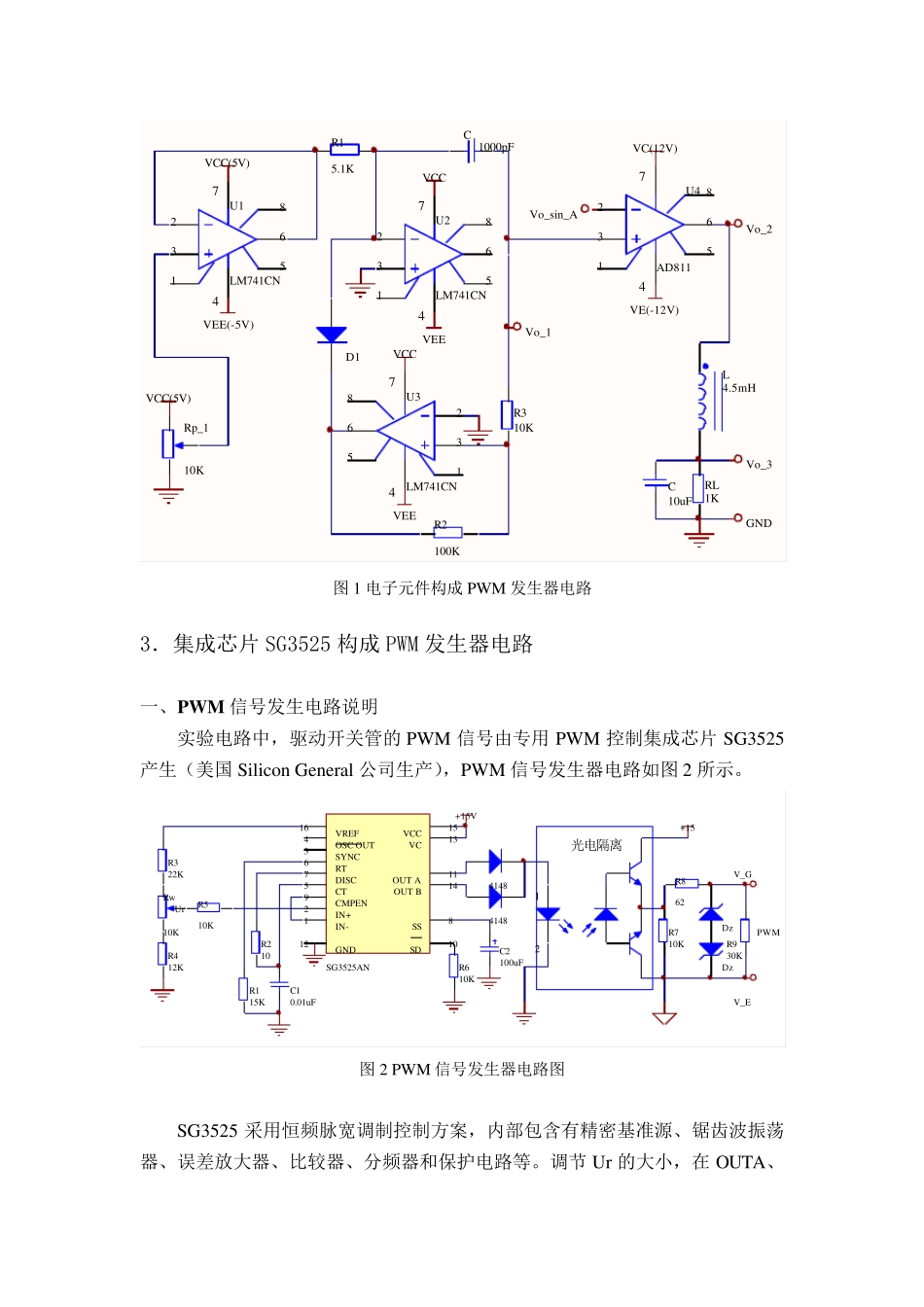

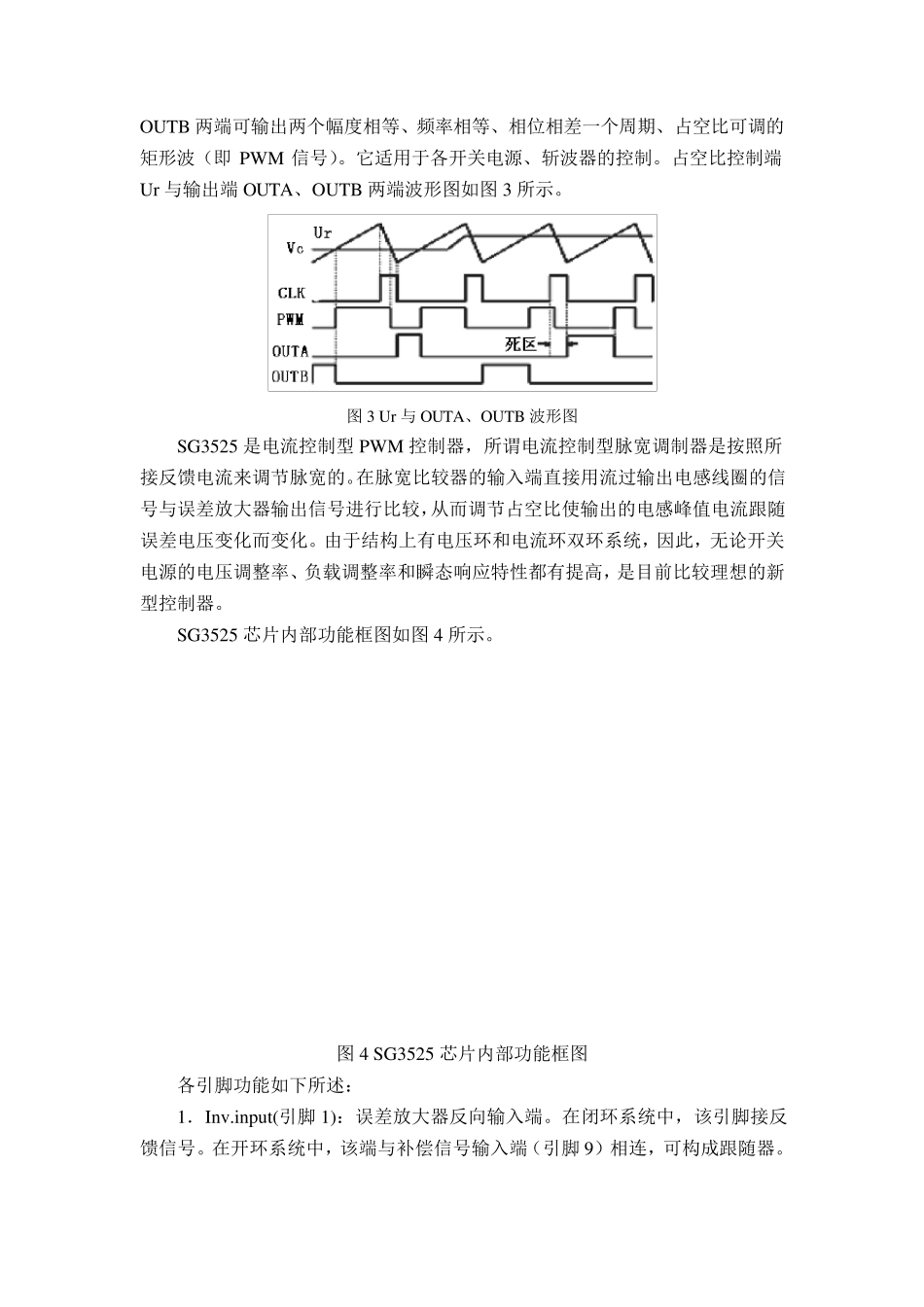

1．PW M 信号概述 脉冲宽度调制（PW M）信号广泛使用在电力变流技术中，以其作为控制信号可完成DC-DC 变换（开关电源）、DC-AC 变换（逆变电源）、AC-AC 变换（斩控调压）和 AC-DC 变换（功率因数校正）。 产生 PW M 信号的方法有多种，现分别论述如下： 1）普通电子元件构成PW M 发生器电路 基本原理是由三角波或锯齿波发生器产生高频调制波，经比较器产生 PW M信号。三角波或锯齿波与可调直流电压比较，产生可调占空比 PW M 信号；与正弦基波比较，产生占空比按正弦规律变化的 SPW M 信号。 此方法优点是成本低、各环节波形和电压值可观测、易于扩展应用电路等。 缺点是电路集成度低，不利于产品化。 2）单片机自动生成PW M 信号 基本原理是由单片机内部集成PW M 发生器模块在程序控制下产生 PW M 信号。 优点是电路简单、便于程序控制。缺点是不利于学生观测 PW M 产生过程，闭环控制复杂和使用时受单片机性能制约。 3）可编程逻辑器件编程产生 PW M 信号 基本原理是以复杂可编程逻辑器件（CPLD）或现场可编程门阵列器件（FPGA）为硬件基础，设计专用程序产生 PW M 信号。 优点是电路简单、PW M 频率和占空比定量准确。缺点是闭环控制复杂，产生 SPW M 信号难度大。 4）专用芯片产生 PW M 信号 是生产厂家设计、生产的特定功能芯片。 优点是使用方便、安全，便于应用到产品设计中。缺点是不利于学生观测PW M 产生过程和灵活调节各项参数。 2．电子元件构成PWM 发生器电路 D15.1KR1100KR210KR31000pFCVCCVCCVC(12V)VEEVE(-12V)VEE85326741AD811U44.5mHL1KRL10KRp_1VCC(5V)VCC(5V)VEE(-5V)Vo_385326741LM741CNU185326741LM741CNU285326741LM741CNU3Vo_1GNDVo_210uFCVo_sin_A 图1 电子元件构成PWM 发生器电路 3．集成芯片SG3525 构成PWM 发生器电路 一、PW M 信号发生电路说明 实验电路中，驱动开关管的 PWM 信号由专用 PWM 控制集成芯片SG3525产生（美国 Silicon General 公司生产），PWM 信号发生器电路如图2 所示。 OUT B14OSC OUT4IN+2RT6CT5DISC7CMPEN9IN-1SYNC3GND12SS8VCC15VC13OUT A11VREF16SD10SG3525AN+15V15KR110R222KR312KR410KR510KR610KRw414841480.01uFC1100uFC2+15DzDz10KR762R830KR9V_EV_G光电隔离Ur12PWM 图2 PWM 信号发生器电路图 SG3525 采用恒频脉宽调制控制方案，内部包含有精密基准源、锯齿波振荡器、误差放大器、比较器、...
