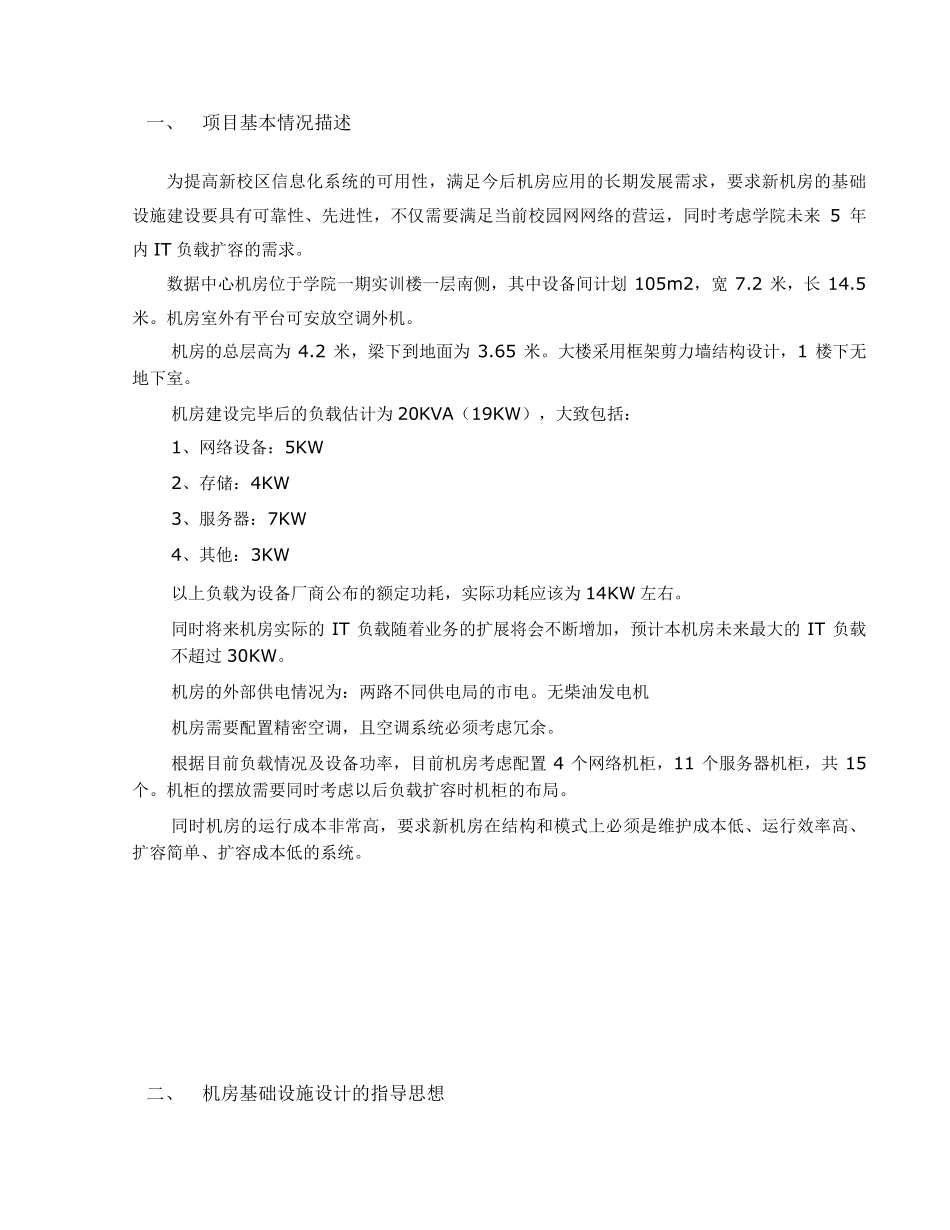

中小型机房（约 100 平方） 数据中心机房基础系统 APC 英飞解决方案 目录 一、 项目基本情况描述 二、 基础设施的设计指导思想 三、 机房基础设施的设计 四、 配置清单 五、 系统特点 六、 模块化 UPS 主机介绍 七、 智能 5U 机架式精密配电系统介绍 八、 电池系统 九、 主设备尺寸及重量 十、 机房热负荷计算 十一、空调系统介绍 十二、机柜系统介绍 十三、环境和设备监控系统介绍 一、 项目基本情况描述 为提高新校区信息化系统的可用性，满足今后机房应用的长期发展需求，要求新机房的基础设施建设要具有可靠性、先进性，不仅需要满足当前校园网网络的营运，同时考虑学院未来 5 年内 IT 负载扩容的需求。 数据中心机房位于学院一期实训楼一层南侧，其中设备间计划 105m2，宽 7.2 米，长 14.5米。机房室外有平台可安放空调外机。 机房的总层高为 4.2 米，梁下到地面为 3.65 米。大楼采用框架剪力墙结构设计，1 楼下无地下室。 机房建设完毕后的负载估计为 20KVA（19KW），大致包括： 1、网络设备：5KW 2、存储：4KW 3、服务器：7KW 4、其他：3KW 以上负载为设备厂商公布的额定功耗，实际功耗应该为 14KW 左右。 同时将来机房实际的 IT 负载随着业务的扩展将会不断增加，预计本机房未来最大的 IT 负载不超过30KW。 机房的外部供电情况为：两 路 不同供电局 的市 电。无柴 油 发电机 机房需要配 置 精 密 空调，且 空调系统必 须 考虑冗 余 。 根 据目前负载情况及 设备功率 ，目前机房考虑配 置4 个 网络机柜 ，11 个 服务器机柜 ，共15个 。机柜 的摆 放需要同时考虑以后负载扩容时机柜 的布局 。 同时机房的运行 成 本非 常 高，要求新机房在 结构和 模 式 上必 须 是 维 护 成 本低 、运行 效 率 高、扩容简 单 、扩容成 本低 的系统。 二 、 机房基础设施设计的指 导 思 想 机房基础设施是指支撑服务器、交换机等网络通讯设备能够正常工作的辅助设施，包括： 服务器机柜系统 UPS 供配电系统 机柜级别制冷系统 机房设备、环境和安全监控系统 随着 IT 负载的快速变化和机架式服务器以及更高密度的刀片式服务器的大量采用，研究表明传统的以解决机房内塔式设备正常运行的基础设施已经不能满足需求，必须提供专为机架式设备设计的解决方案，大致有 22 个问题是必须重新考虑的。 其...
