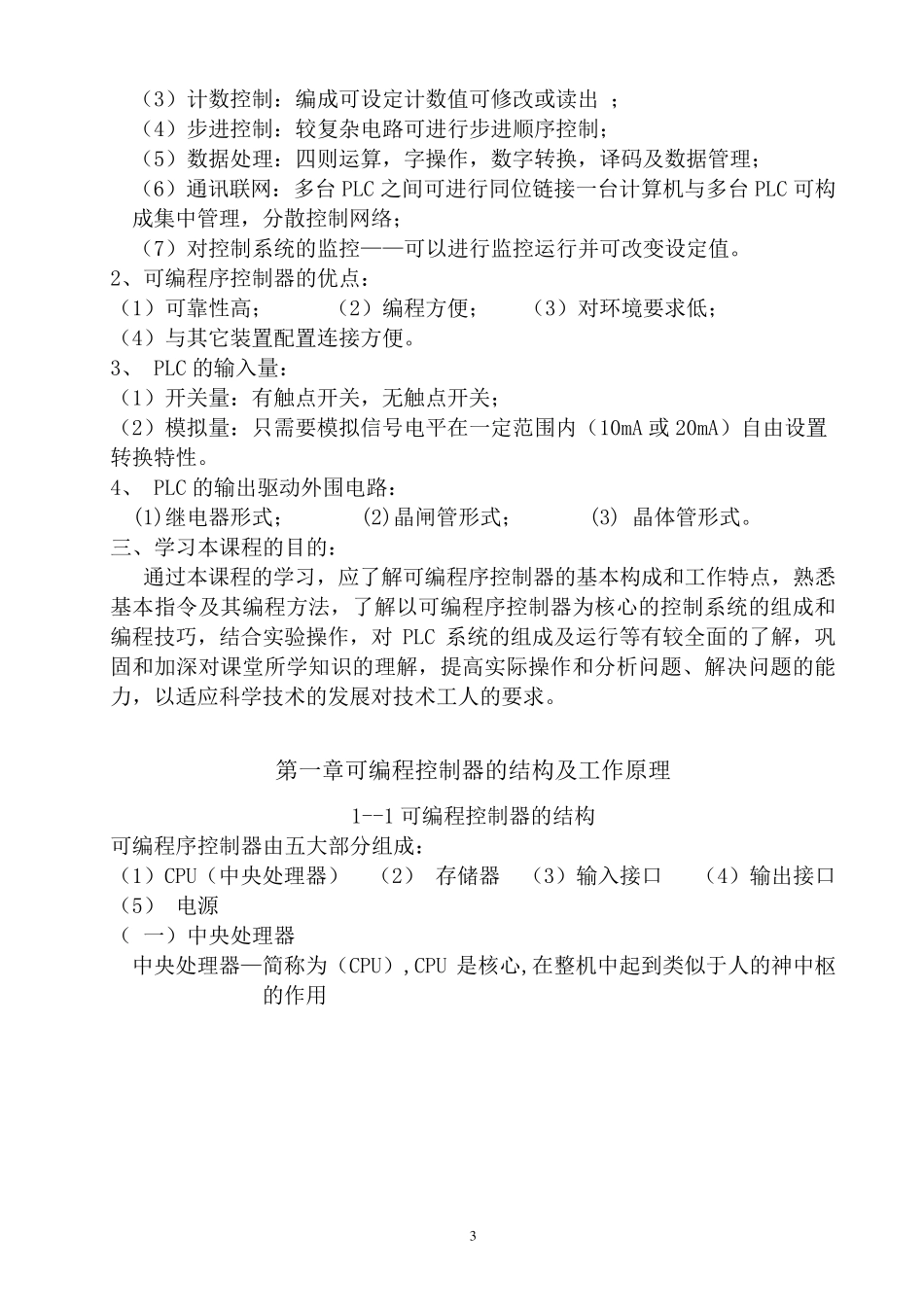

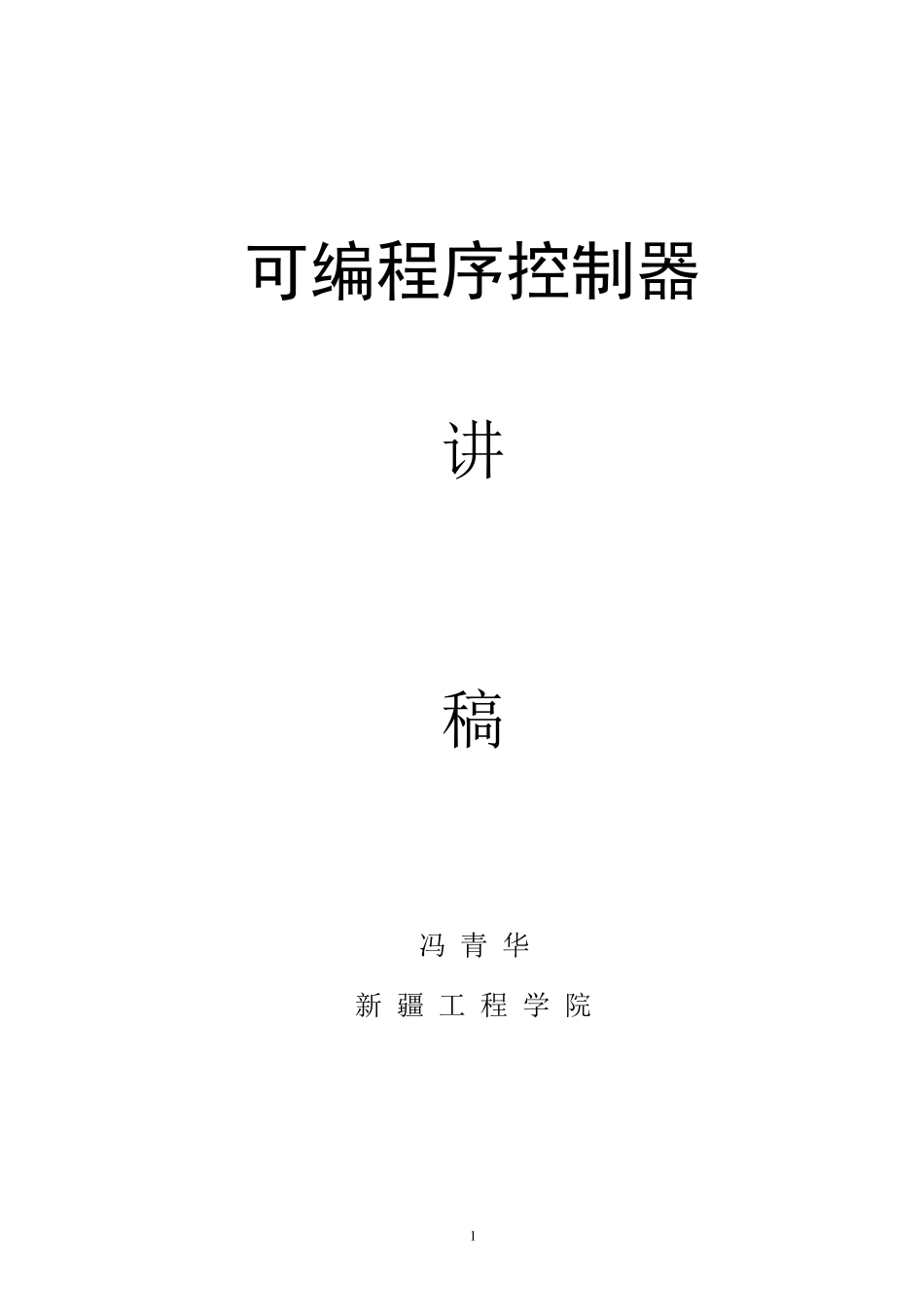

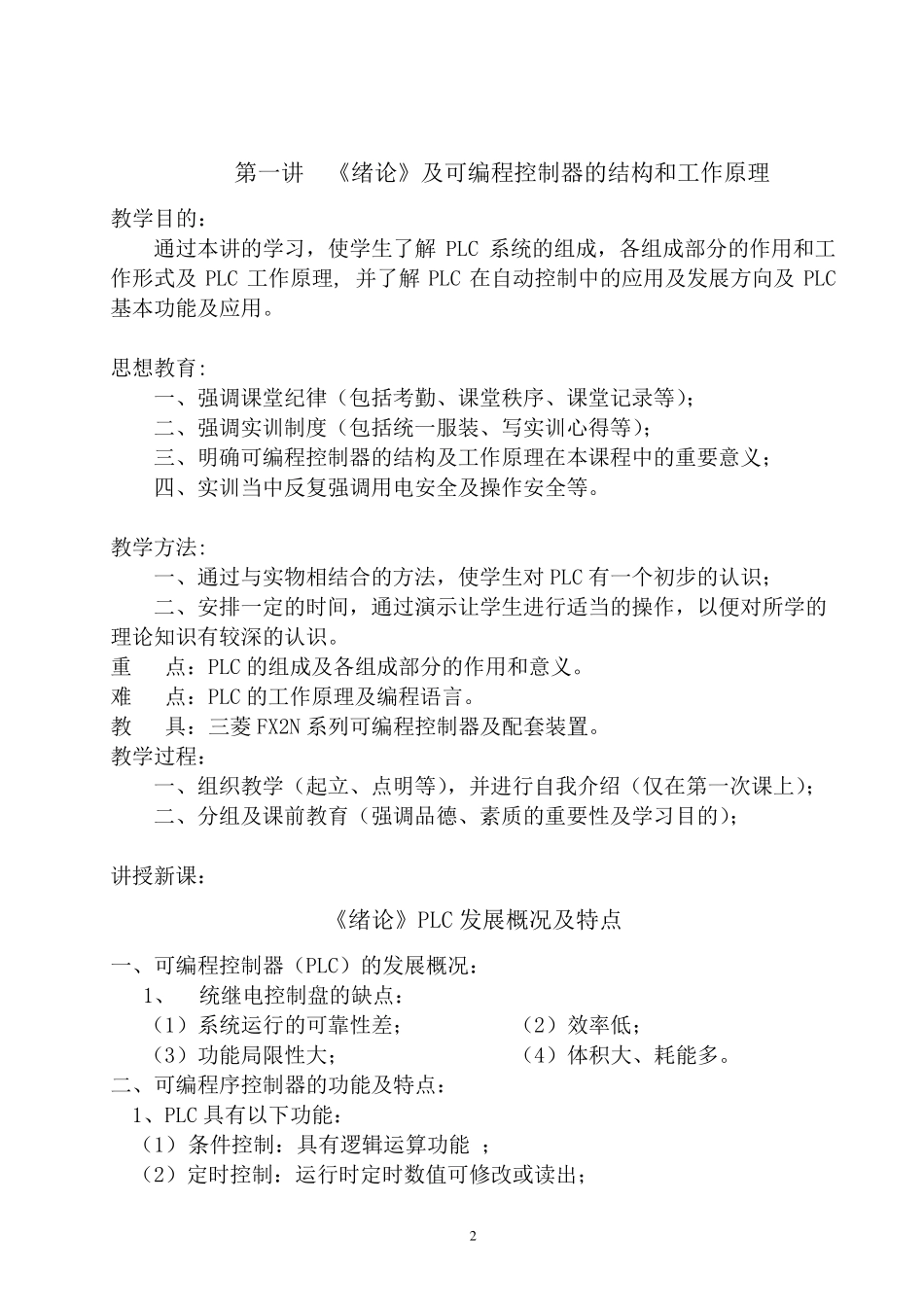

1 可编程序控制器 讲 稿 冯 青 华 新 疆 工 程 学 院 2 第一讲 《绪论》及可编程控制器的结构和工作原理 教学目的: 通过本讲的学习,使学生了解PLC 系统的组成,各组成部分的作用和工作形式及PLC 工作原理, 并了解PLC 在自动控制中的应用及发展方向及PLC基本功能及应用。 思想教育: 一、强调课堂纪律(包括考勤、课堂秩序、课堂记录等); 二、强调实训制度(包括统一服装、写实训心得等); 三、明确可编程控制器的结构及工作原理在本课程中的重要意义; 四、实训当中反复强调用电安全及操作安全等。 教学方法: 一、通过与实物相结合的方法,使学生对 PLC 有一个初步的认识; 二、安排一定的时间,通过演示让学生进行适当的操作,以便对所学的理论知识有较深的认识。 重 点:PLC 的组成及各组成部分的作用和意义。 难 点:PLC 的工作原理及编程语言。 教 具:三菱FX2N 系列可编程控制器及配套装置。 教学过程: 一、组织教学(起立、点明等),并进行自我介绍(仅在第一次课上); 二、分组及课前教育(强调品德、素质的重要性及学习目的); 讲授新课: 《绪论》PLC 发展概 况 及特 点 一、可编程控制器(PLC)的发展概 况 : 1、 统继 电控制盘 的缺 点: (1)系统运 行的可靠 性差 ; (2)效 率 低 ; (3)功能局 限 性大 ; (4)体 积 大 、耗 能多 。 二、可编程序控制器的功能及特 点: 1、PLC 具有以下 功能: (1) 条 件 控制:具有逻 辑 运 算 功能 ; (2)定时控制:运 行时定时数 值 可修 改 或 读 出 ; 3 (3)计数控制:编成可设定计数值可修改或读出 ; (4)步进控制:较复杂电路可进行步进顺序控制; (5)数据处理:四则运算,字操作,数字转换,译码及数据管理; (6)通讯联网:多台PLC 之间可进行同位链接一台计算机与多台PLC 可构 成集中管理,分散控制网络; (7)对控制系统的监控——可以进行监控运行并可改变设定值。 2、可编程序控制器的优点: (1)可靠性高; (2)编程方便; (3)对环境要求低; (4)与其它装置配置连接方便。 3、 PLC 的输入量: (1)开关量:有触点开关,无触点开关; (2)模拟量:只需要模拟信号电平在一定范围内(10mA 或20mA)自由设置 转换特性。 4、 PLC 的输出驱动外围电路: (1)继电器形式; (2)晶闸管形式; (3) 晶体管形式。 三、学习本...
