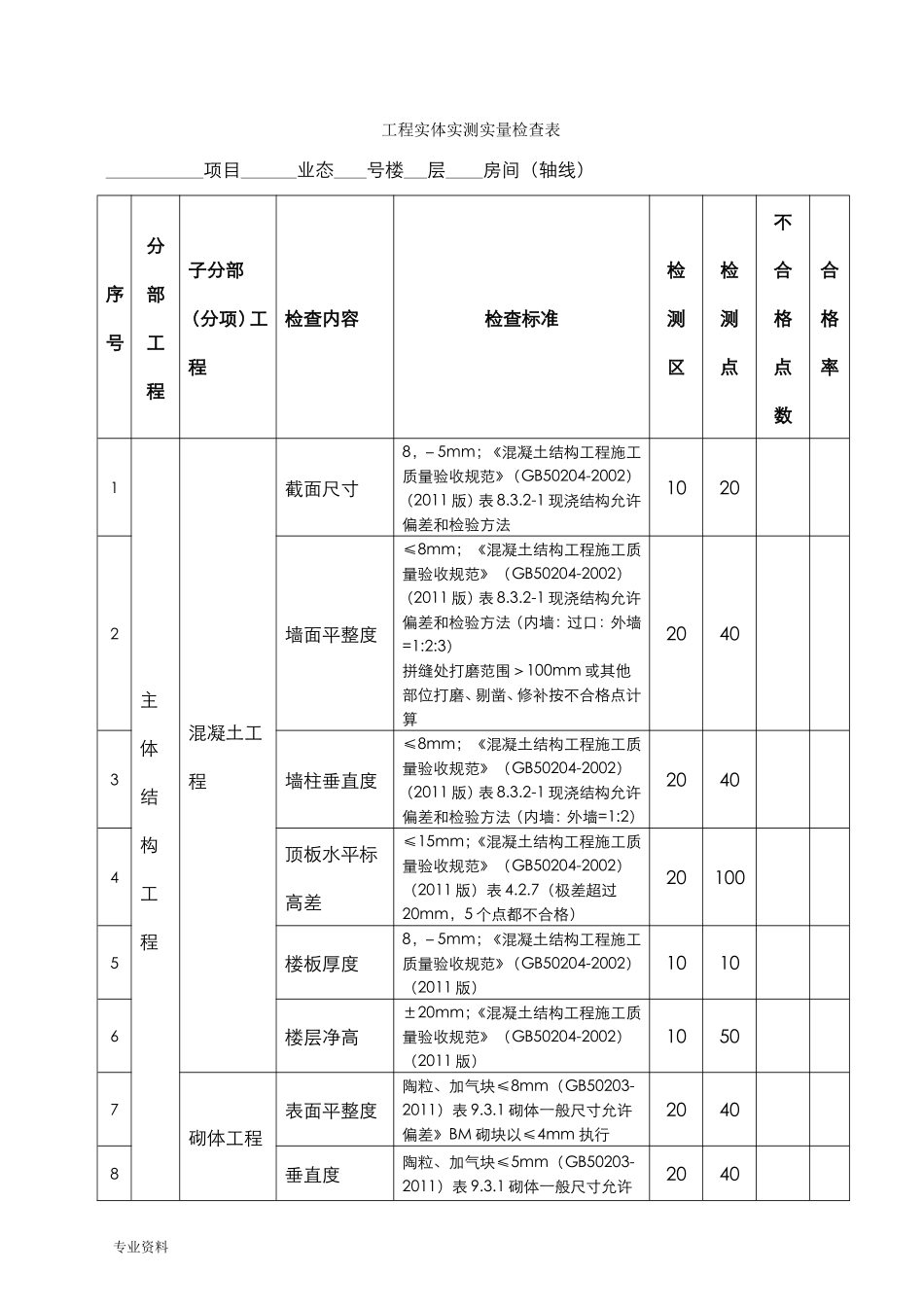

工程实体实测实量检查表 项目 业态 号楼 层 房间（轴线）序号分部工程子分部（分项）工程检查内容检查标准检测区检测点不合格点数合格率1主体结构工程混凝土工程截面尺寸8，－5mm； 《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）表 8.3.2-1 现浇结构允许偏差和检验方法1020 2墙面平整度≤8mm；《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）表 8.3.2-1 现浇结构允许偏差和检验方法（内墙：过口：外墙=1:2:3）拼缝处打磨范围＞100mm 或其他部位打磨、剔凿、修补按不合格点计算2040 3墙柱垂直度≤8mm；《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）表 8.3.2-1 现浇结构允许偏差和检验方法（内墙：外墙=1:2）2040 4顶板水平标高差≤15mm；《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）表 4.2.7（极差超过20mm，5 个点都不合格）20100 5楼板厚度8，－5mm； 《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）1010 6楼层净高±20mm；《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011 版）1050 7砌体工程表面平整度陶粒、加气块≤8mm（GB50203-2011）表 9.3.1 砌体一般尺寸允许偏差》BM 砌块以≤4mm 执行2040 8垂直度陶粒、加气块≤5mm（GB50203-2011）表 9.3.1 砌体一般尺寸允许2040 专业资料 项目 业态 号楼 层 房间（轴线）序号分部工程子分部（分项）工程检查内容检查标准检测区检测点不合格点数合格率偏差》BM 砌块以≤4mm 执行9方正度±10mm；《砌体工程施工质量验收规范》（与交底尺寸对比）（GB50203-2011）2040 10门、窗洞口尺寸±10mm；《砌体工程施工质量验收规范》（与交底尺寸对比）（GB50203-2011）2080 11钢结构工程预埋件定位尺寸按设计图纸要求测量515 12钢结构安装偏差单层钢结构安装允许偏差详见《钢结构工程施工质量验收规范》GB50205-2001 中表 10.2.2-10.3.11；多层钢结构安装允许偏差详见 GB50205-2001 中表 11.2.1-11.3.5；钢网架结构安装允许偏差详见 GB50205-2001 中表 12.2.2-12.3.6；515 13干漆膜总厚度室外应为 150μm，室内应为125μm，其允许偏差为-25μm，或符合设计要求；《钢结构工程施工质量验收规范》（GB50205-2001）14.2.2.515 14实测实量数据、水平基准线上墙具备实测条件但数据或水平基准线未上墙 2 个点都不合格，同一部位实测数据与检查数据偏差...
