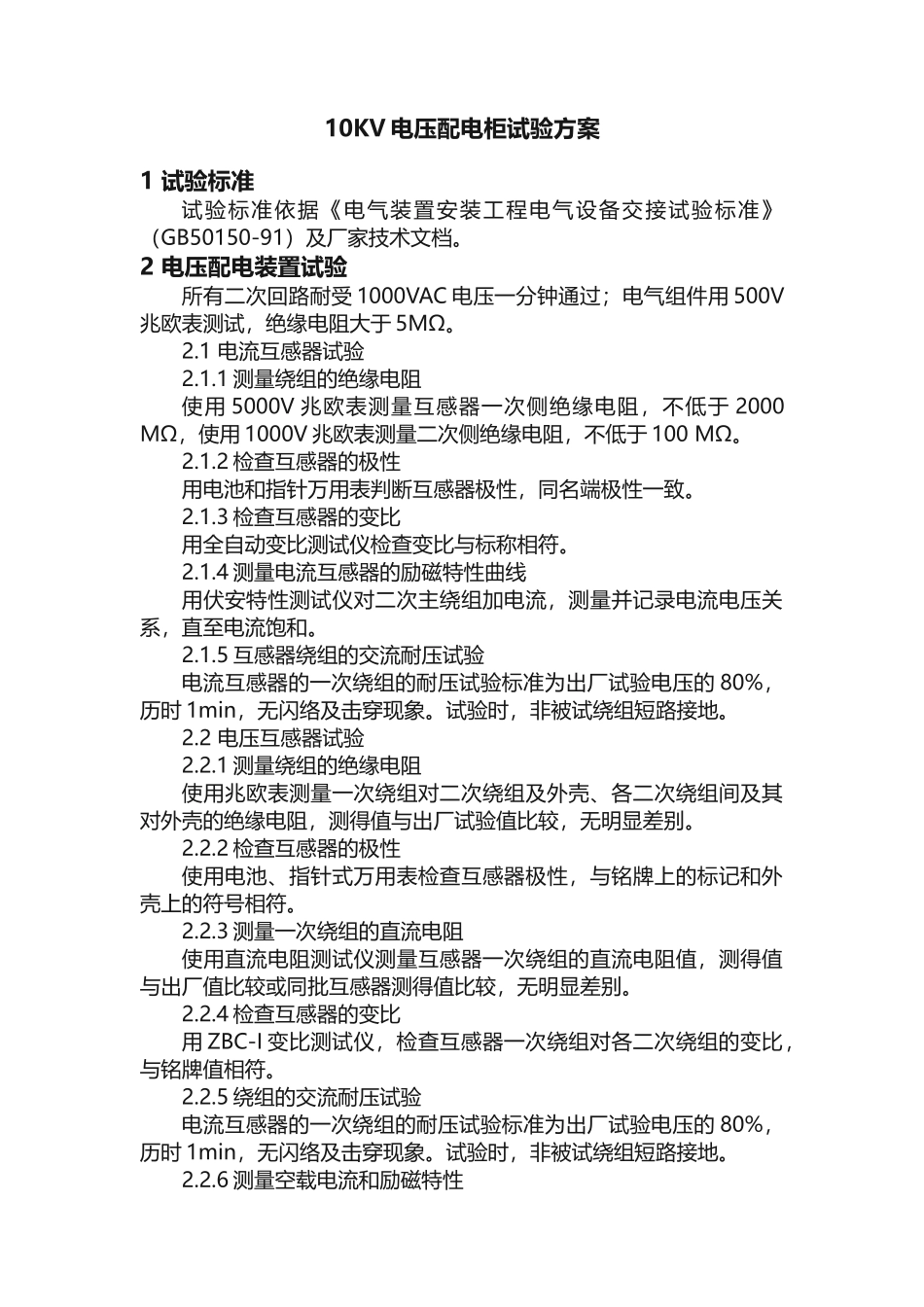

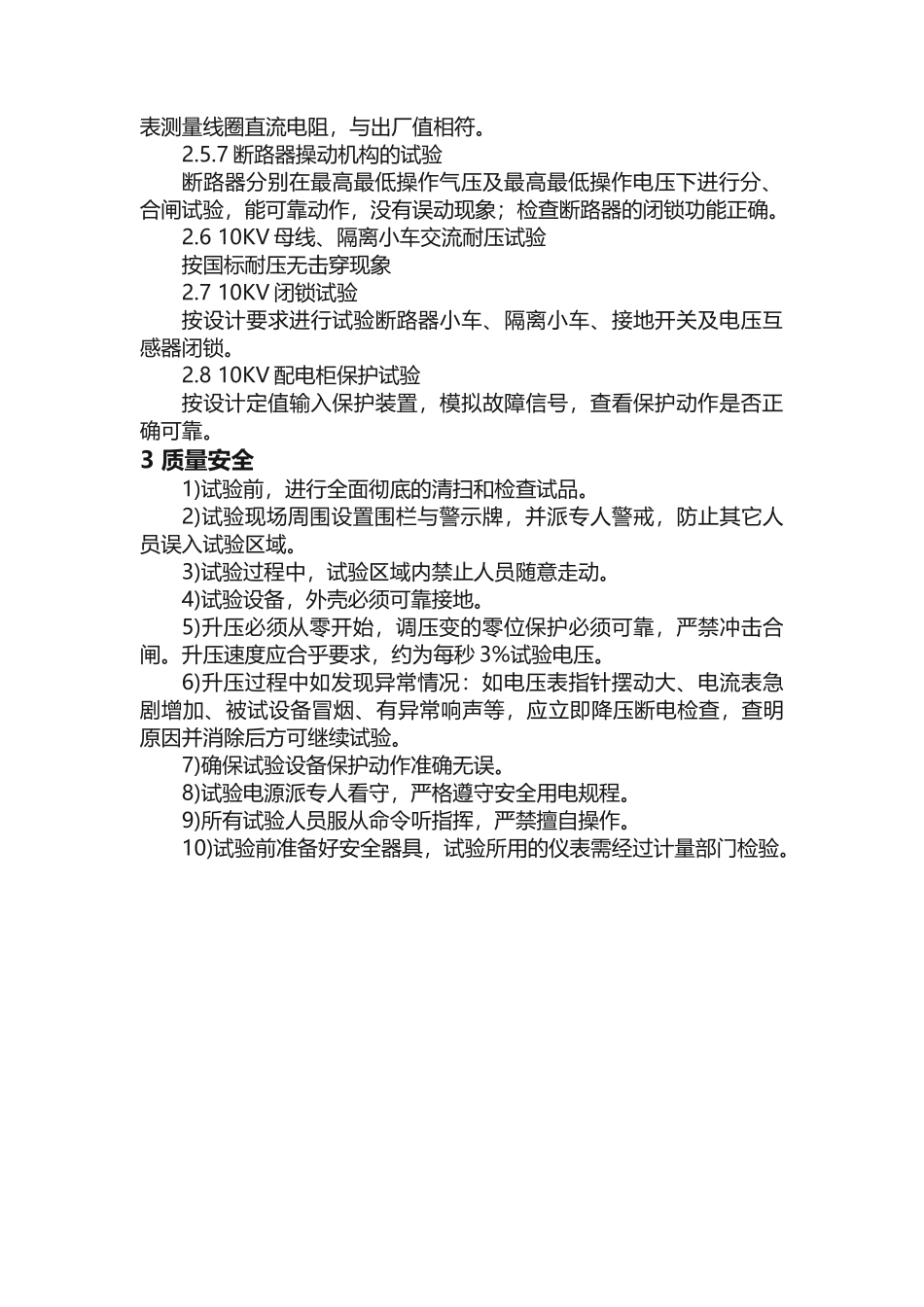

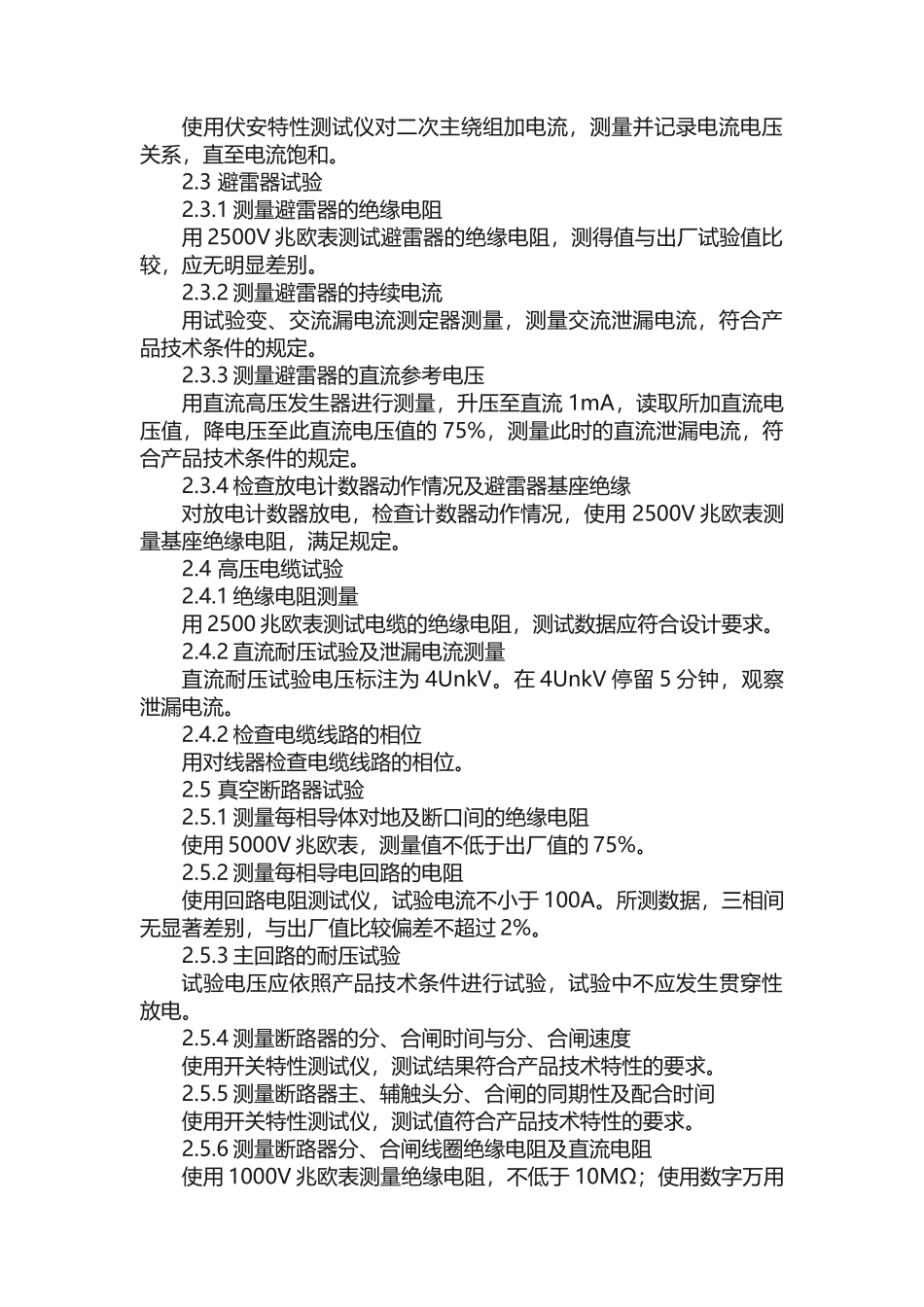

10KV 电压配电柜试验方案1 试验标准试验标准依据《电气装置安装工程电气设备交接试验标准》（GB50150-91）及厂家技术文档。2 电压配电装置试验所有二次回路耐受 1000VAC 电压一分钟通过；电气组件用 500V兆欧表测试，绝缘电阻大于 5MΩ。2.1 电流互感器试验2.1.1 测量绕组的绝缘电阻使用 5000V 兆欧表测量互感器一次侧绝缘电阻，不低于 2000 MΩ，使用 1000V 兆欧表测量二次侧绝缘电阻，不低于 100 MΩ。2.1.2 检查互感器的极性用电池和指针万用表判断互感器极性，同名端极性一致。2.1.3 检查互感器的变比用全自动变比测试仪检查变比与标称相符。2.1.4 测量电流互感器的励磁特性曲线用伏安特性测试仪对二次主绕组加电流，测量并记录电流电压关系，直至电流饱和。2.1.5 互感器绕组的交流耐压试验电流互感器的一次绕组的耐压试验标准为出厂试验电压的 80%，历时 1min，无闪络及击穿现象。试验时，非被试绕组短路接地。2.2 电压互感器试验2.2.1 测量绕组的绝缘电阻使用兆欧表测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，测得值与出厂试验值比较，无明显差别。2.2.2 检查互感器的极性使用电池、指针式万用表检查互感器极性，与铭牌上的标记和外壳上的符号相符。2.2.3 测量一次绕组的直流电阻使用直流电阻测试仪测量互感器一次绕组的直流电阻值，测得值与出厂值比较或同批互感器测得值比较，无明显差别。2.2.4 检查互感器的变比用 ZBC-I 变比测试仪，检查互感器一次绕组对各二次绕组的变比，与铭牌值相符。2.2.5 绕组的交流耐压试验电流互感器的一次绕组的耐压试验标准为出厂试验电压的 80%，历时 1min，无闪络及击穿现象。试验时，非被试绕组短路接地。2.2.6 测量空载电流和励磁特性使用伏安特性测试仪对二次主绕组加电流，测量并记录电流电压关系，直至电流饱和。2.3 避雷器试验2.3.1 测量避雷器的绝缘电阻用 2500V 兆欧表测试避雷器的绝缘电阻，测得值与出厂试验值比较，应无明显差别。2.3.2 测量避雷器的持续电流用试验变、交流漏电流测定器测量，测量交流泄漏电流，符合产品技术条件的规定。2.3.3 测量避雷器的直流参考电压用直流高压发生器进行测量，升压至直流 1mA，读取所加直流电压值，降电压至此直流电压值的 75%，测量此时的直流泄漏电流，符合产品技术条件的规定。2.3.4 检查放电计数器动作情况及避雷器基座绝缘对放电计数器放电，检查计数器动作情况，使用 2500V 兆欧...
