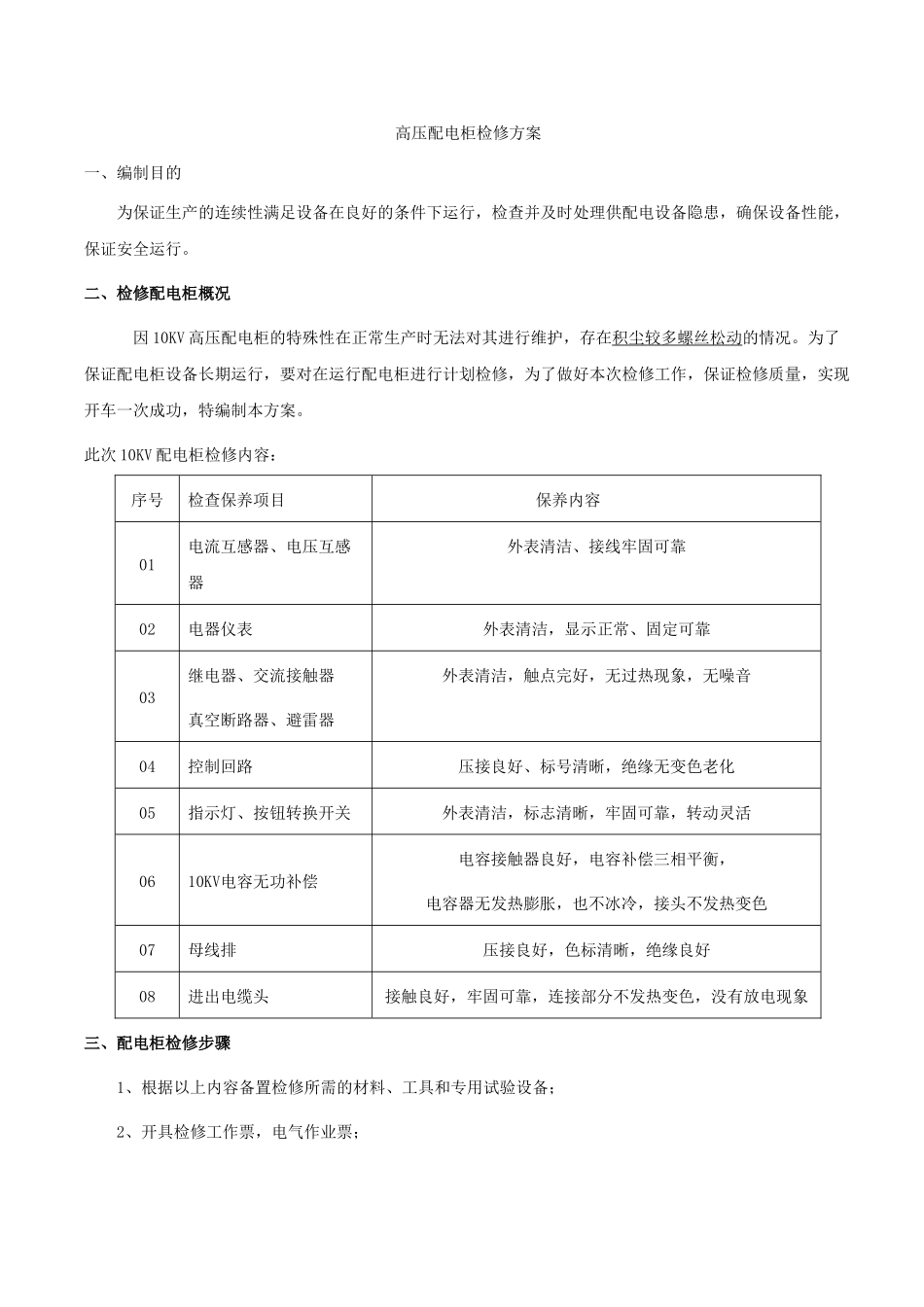

高压配电柜检修方案一、编制目的为保证生产的连续性满足设备在良好的条件下运行，检查并及时处理供配电设备隐患，确保设备性能，保证安全运行。二、检修配电柜概况 因 10KV 高压配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。此次 10KV 配电柜检修内容：序号检查保养项目保养内容01电流互感器、电压互感器外表清洁、接线牢固可靠02电器仪表外表清洁，显示正常、固定可靠03继电器、交流接触器真空断路器、避雷器外表清洁，触点完好，无过热现象，无噪音04控制回路压接良好、标号清晰，绝缘无变色老化05指示灯、按钮转换开关外表清洁，标志清晰，牢固可靠，转动灵活0610KV电容无功补偿电容接触器良好，电容补偿三相平衡，电容器无发热膨胀，也不冰冷，接头不发热变色07母线排压接良好，色标清晰，绝缘良好08进出电缆头接触良好，牢固可靠，连接部分不发热变色，没有放电现象三、配电柜检修步骤1、根据以上内容备置检修所需的材料、工具和专用试验设备；2、开具检修工作票，电气作业票；3、按照检修内容展开工序：（1）检修前必须经得厂部调度或车间的批准。（2）检修前办理好停送电手续并通知生产车间及调度停电的时间和范围。（3）检修时应先将低压侧负荷断开，以保证高压配电柜不带负荷断电。断电后，将母线和电缆残存电荷放电，然后验电挂接地线防止突然来电清洁柜中灰尘，检查电流互感器、电压互感器及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求【电流互感器的检修】：（1）采用 2500V 兆欧表测量绕组及末屏的绝缘电阻。（2）交流耐压试验：一次绕组按出厂值的 85%进行。出厂值不明的按电压等级为 10KV 的施加 30KV 试验电压进行试验；二次绕组之间及末屏对地为 2kV 校核励磁特性曲线工作前先进行二次对地放电，拆除二次侧连线，并将二次侧短接。a、设备表面和表面清洁卫生检查：用电动吹风或小毛刷等进行清洁卫生处理。用麻布，酒精对设备表面，触头，绝缘子等进行擦拭，并将杂物清除干净。互感器表面，应无裂纹和烧焦以及绝缘击穿现象； b、预防性试验，按照《电力设备预防性试验规程》进行试验，其结果应符合规程和厂家技术要求； c、连接端...
