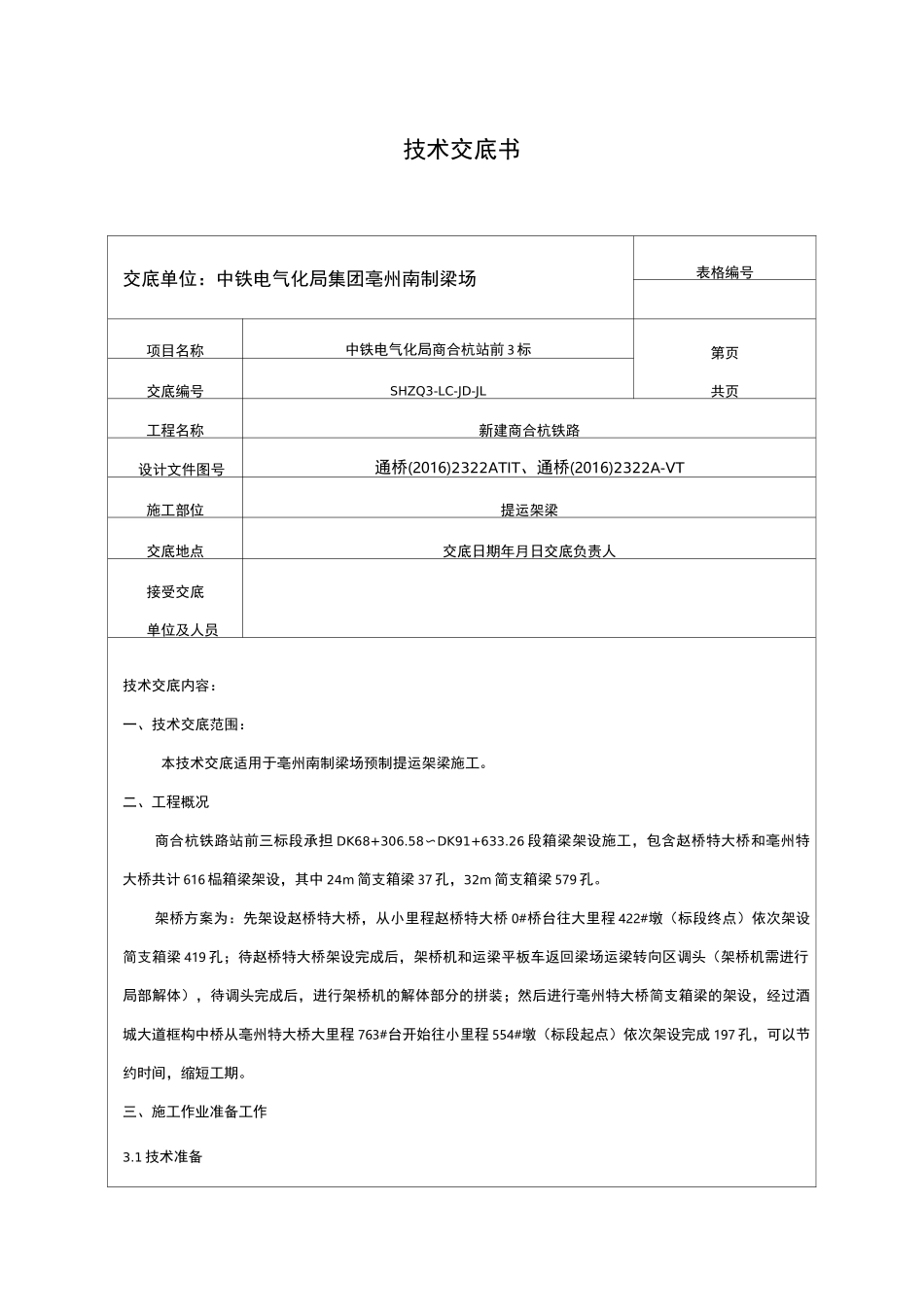

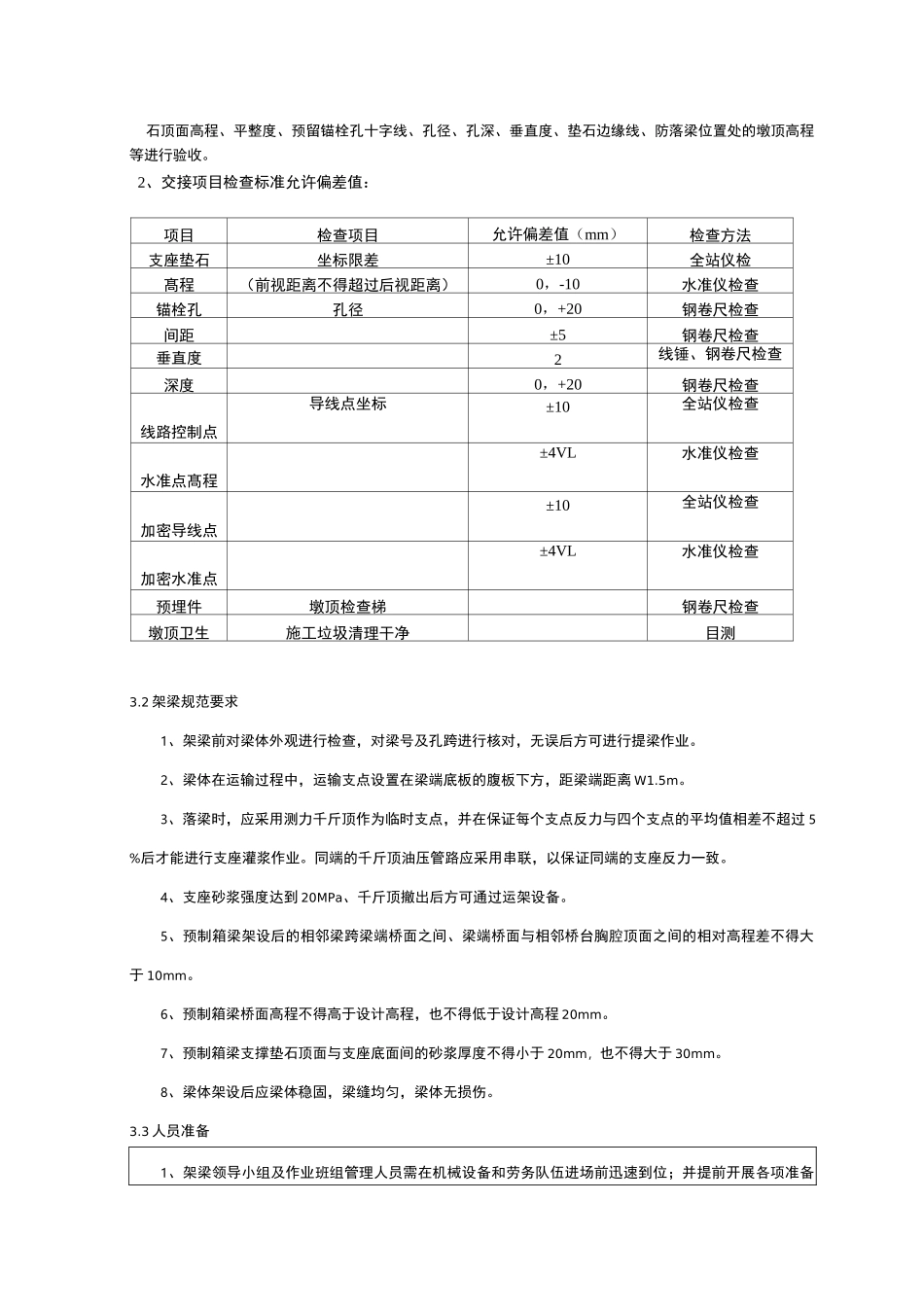

技术交底书交底单位:中铁电气化局集团亳州南制梁场表格编号项目名称中铁电气化局商合杭站前 3 标第页共页交底编号SHZQ3-LC-JD-JL工程名称新建商合杭铁路设计文件图号通桥(2016)2322ATIT、通桥(2016)2322A-VT施工部位提运架梁交底地点交底日期年月日交底负责人接受交底单位及人员技术交底内容:一、技术交底范围:本技术交底适用于亳州南制梁场预制提运架梁施工。二、工程概况商合杭铁路站前三标段承担 DK68+306.58〜DK91+633.26 段箱梁架设施工,包含赵桥特大桥和亳州特大桥共计 616 榀箱梁架设,其中 24m 简支箱梁 37 孔,32m 简支箱梁 579 孔。架桥方案为:先架设赵桥特大桥,从小里程赵桥特大桥 0#桥台往大里程 422#墩(标段终点)依次架设简支箱梁 419 孔;待赵桥特大桥架设完成后,架桥机和运梁平板车返回梁场运梁转向区调头(架桥机需进行局部解体),待调头完成后,进行架桥机的解体部分的拼装;然后进行亳州特大桥简支箱梁的架设,经过酒城大道框构中桥从亳州特大桥大里程 763#台开始往小里程 554#墩(标段起点)依次架设完成 197 孔,可以节约时间,缩短工期。三、施工作业准备工作3.1 技术准备石顶面高程、平整度、预留锚栓孔十字线、孔径、孔深、垂直度、垫石边缘线、防落梁位置处的墩顶高程等进行验收。2、交接项目检查标准允许偏差值:项目检查项目允许偏差值(mm)检查方法支座垫石坐标限差±10全站仪检髙程(前视距离不得超过后视距离)0,-10水准仪检查锚栓孔孔径0,+20钢卷尺检查间距±5钢卷尺检查垂直度2线锤、钢卷尺检查深度0,+20钢卷尺检查线路控制点导线点坐标±10全站仪检查水准点髙程±4VL水准仪检查加密导线点±10全站仪检查加密水准点±4VL水准仪检查预埋件墩顶检查梯钢卷尺检查墩顶卫生施工垃圾清理干净目测3.2 架梁规范要求1、架梁前对梁体外观进行检查,对梁号及孔跨进行核对,无误后方可进行提梁作业。2、梁体在运输过程中,运输支点设置在梁端底板的腹板下方,距梁端距离 W1.5m。3、落梁时,应采用测力千斤顶作为临时支点,并在保证每个支点反力与四个支点的平均值相差不超过 5%后才能进行支座灌浆作业。同端的千斤顶油压管路应采用串联,以保证同端的支座反力一致。4、支座砂浆强度达到 20MPa、千斤顶撤出后方可通过运架设备。5、预制箱梁架设后的相邻梁跨梁端桥面之间、梁端桥面与相邻桥台胸腔顶面之间的相对高程差不得大于 10mm。6、预制箱梁桥面高程不得高于设计高程,也不得低于...
