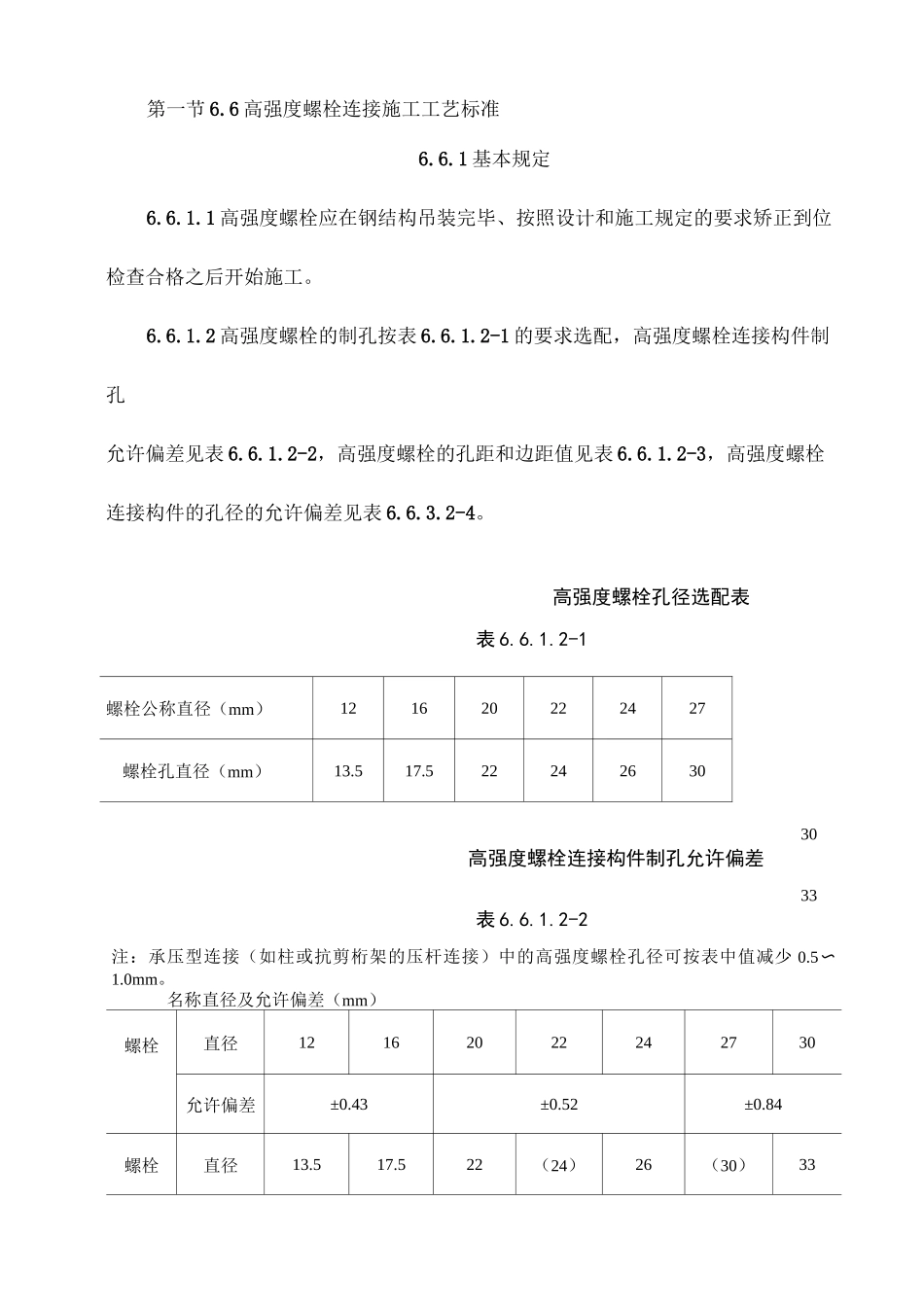

第一节 6.6 高强度螺栓连接施工工艺标准6.6.1 基本规定6.6.1.1 高强度螺栓应在钢结构吊装完毕、按照设计和施工规定的要求矫正到位检查合格之后开始施工。6.6.1.2 高强度螺栓的制孔按表 6.6.1.2-1 的要求选配，高强度螺栓连接构件制孔允许偏差见表 6.6.1.2-2，高强度螺栓的孔距和边距值见表 6.6.1.2-3，高强度螺栓连接构件的孔径的允许偏差见表 6.6.3.2-4。高强度螺栓孔径选配表表 6.6.1.2-1螺栓公称直径（mm）121620222427螺栓孔直径（mm）13.517.522242630高强度螺栓连接构件制孔允许偏差表 6.6.1.2-2名称直径及允许偏差（mm）螺栓直径12162022242730允许偏差±0.43±0.52±0.84螺栓直径13.517.522（24）26（30）333033注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强度螺栓孔径可按表中值减少 0.5〜1.0mm。+0.43+0.52+0.84允许偏差圆度（最大和最小1.001.50直径差）中心线倾斜度应不大于板厚的 3%且单层板不得大于 2.0mm 多层板叠组合不得大于3.0mm高强度螺栓的孔距和边距值表 6.6.1.2-3名称中心间距的距离位置和方向最大值（取两者的较小值）外排8d。或 12t中间排构件受压力12do 或 18t构件受压力16d。或 24t顺内力方向4do 或 8t切割边垂直内力方向切割边中心至构件边缘最小值3d。2d。1.5d。1.5d。注：1.d。为高强度螺栓的孔径；t 为外层较薄板件的厚度。2.钢板边缘与刚性构件（如角钢、槽钢等）相连的高强度的最大间距，可按中间排数值采用。3.设计有规定时按设计要求采用。项次项目1组内任意两孔螺栓孔距（mm）〈500500~12001200〜3000〉3000±1.2±1.2————±1.2±1.5+2.0±3.0高强度螺栓连接构件的孔距允许偏差表 6.6.1.2-4注：孔的分组规定：1. 在节点中连接板与一根杆件相连的孔划为一组。2.接头处的孔：通用接头——半个拼接板上的孔为一组；接梯接头——两个接头之间的孔为一组。3.在两相邻接电或接头件的连接孔为一组，但不包括 1、2 所指的孔。4•受弯钩件翼缘上，每 1m 长度内的孔为一组。6.6.2 施工准备6.6.2.1 技术准备（1）高强度螺栓长度的选用高强度螺栓紧固后，以丝扣露出 2~3 扣为宜，一个工程的高强螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度=板束厚度+附加长度螺栓长度小于 100mm 取整为 5mm 的倍数，余数 2 舍 3 进，螺栓长度大于 100mm可以取为 10mm 的整倍进行归类。高强度螺栓的附加长度表 6.6.2.1-1表 6.6.1...
