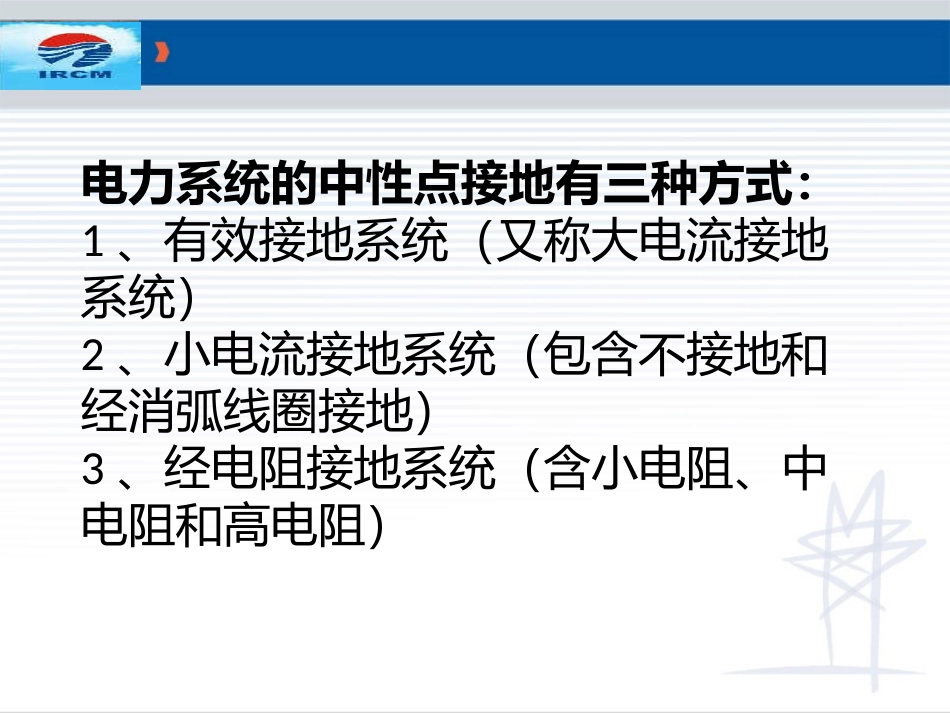

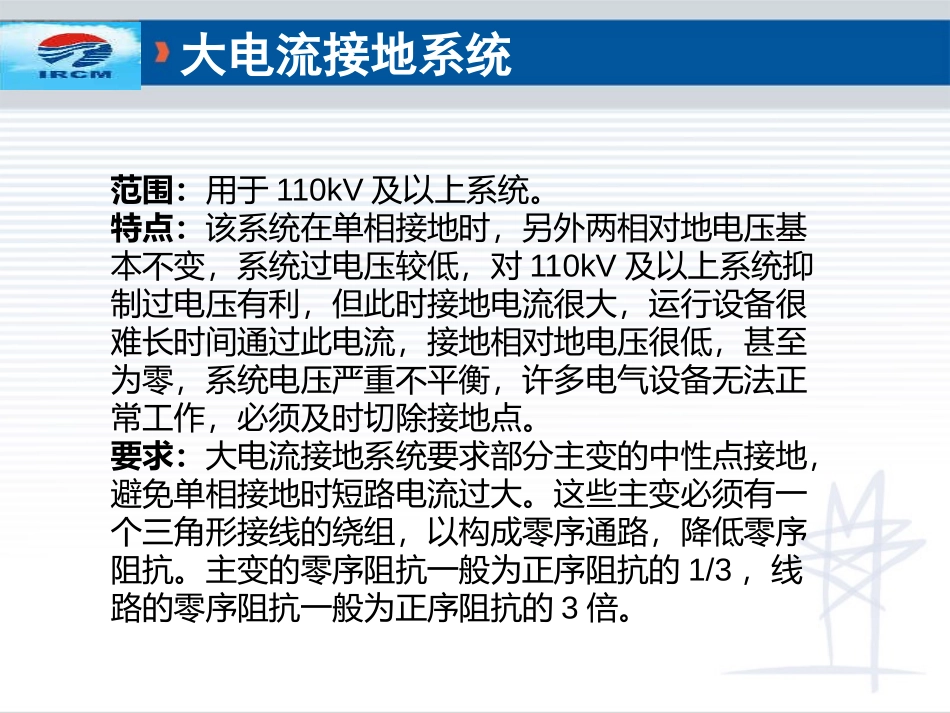

电力系统接地讲解电力系统的中性点接地有三种方式：1、有效接地系统（又称大电流接地系统）2、小电流接地系统（包含不接地和经消弧线圈接地）3、经电阻接地系统（含小电阻、中电阻和高电阻）大电流接地系统范围：用于110kV及以上系统。特点：该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。要求：大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。大电流接地系统作为220kV枢纽变电站的主变必须并列运行。其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV系统零序保护的方向性和稳定性。主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。大电流接地系统作为220kV负荷变电站的主变必须分列运行。此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。所有主变不能向220kV系统提供零序电流，110kV侧零序阻抗稳定。主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV侧中性点通过间隙接地。110kV侧中性点必须全部直接接地。主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。大电流接地系统目前运行的110kV变电站主变多为分裂运行，其电源侧母线为单电源。所以主变110kV侧中性点通过间隙接地，并且不再加装间隙保护。0.4kV系统均采用大电流接地运行。对于Y/Y0接线的变压器，零序阻抗很大。虽然接入的负荷多为单相负荷，由于每个负荷较小，并不一定会造成三相负荷电流严重不一致，不会造成三相电压严重不平衡。但当线路出现对地短路时，短路电流较小，往往不能使断路器跳开或熔断器熔断，致使事故扩大，许多情况下形成火灾。此时应在变压器中性点引线处加装过流保护，跳开高压侧断路器。显然这是比较复杂的。使用△/Y0接线的变压器，可以克服这一缺点。但充油变压器的分接开关制作比较困难，尤其是有载分接开关。△/Y0接线的变压器虽然有零序阻抗低，三相电流不平衡时电压差异不大的优点，但是用时中性点电流仍不得超过额定电流的60％。为此315kVA及以下中小容量的变压器（尤其是充油变压器）多采用Y/Y0接线，而315kVA以上的变压器（尤其是干式变压器）多采用△/Y0接线。大电流接地系统目前，大型建筑物中供电多采用三相五线制，比原来的三相四线制多出一根地线。地线和零线在低压屏（或变压器）处是连在一起的，从低压屏引出时分为两线。零序可接入单相负荷，会有工作电流，地线由于没有工作电流，其电位始终与大地一致。为保证地线与大地的电位一致，还需按规定进行重复接地。而零线则不应再接地，更不能再与地线相连，避免地线中产生工作电流。电气设备的金属外壳均应与地线相连。当电气设备绝缘损坏时，与地线形成回路，严重时造成保险丝熔断或空气开关跳开，而外壳电位基本不升高，对人身安全不会产生威胁。小电流接地系统系统的中性点全部不接地时，无论是架空线还是电缆，在正常运行时均有一三相对地基本相等的电容。由于容抗基本相等，所以三相对地电压基本相等，中性点的对地电压很低。当其中一相接地时，接地相对地电压降低，非接地相对地电压升高。系统中若接有测量对地电压的电压互感器，其输出电压为额定电压。根据这个电压的高低,可以判断系统是否发生了单相接地。由于接地点只有电容电流，系统可以长期运行。但接地点的跨步电压会对周围人员的生命安全产生很大的威胁。...
