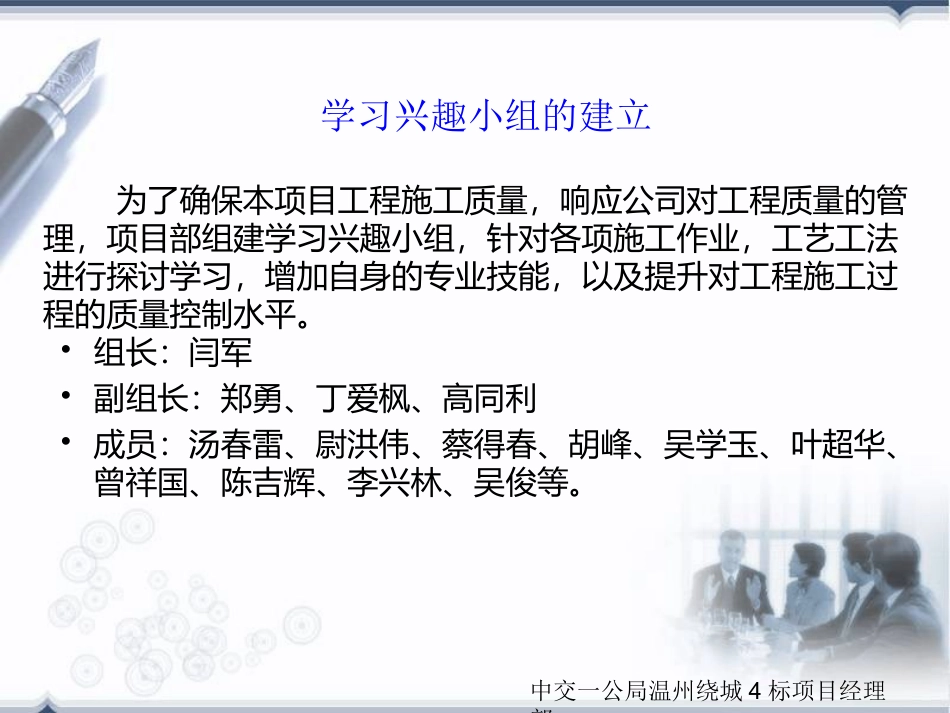

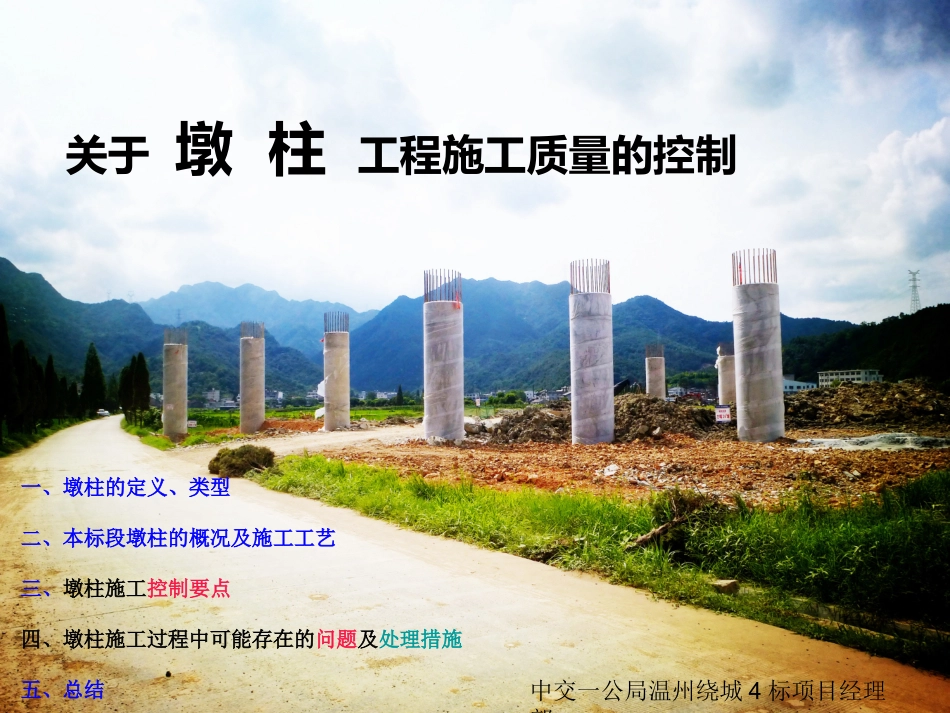

中交一公局第二工程有限公司关于墩柱施工质量的控制温州绕城4标项目经理部汇报人：汤春雷2014年10月28日中交一公局温州绕城4标项目经理部关于墩柱工程施工质量的控制一、墩柱的定义、类型二、本标段墩柱的概况及施工工艺三、墩柱施工控制要点四、墩柱施工过程中可能存在的问题及处理措施五、总结中交一公局温州绕城4标项目经理部为了确保本项目工程施工质量，响应公司对工程质量的管理，项目部组建学习兴趣小组，针对各项施工作业，工艺工法进行探讨学习，增加自身的专业技能，以及提升对工程施工过程的质量控制水平。•组长：闫军•副组长：郑勇、丁爱枫、高同利•成员：汤春雷、尉洪伟、蔡得春、胡峰、吴学玉、叶超华、曾祥国、陈吉辉、李兴林、吴俊等。学习兴趣小组的建立中交一公局温州绕城4标项目经理部浙江省交通运输厅对钢筋保护层的重视？•根据浙江省交通运输厅下发的《关于进一步加强钢筋工程施工质量管理的通知》钢筋安装完成后加强钢筋骨架尺寸的检测，每个钢筋骨架长度抽检不少于2处，宽、高或直径抽查不少于3个断面，总体合格率不低于95%。混凝土浇筑前，加强保护层厚度事先检测，各侧面抽检不少于10点，合格率达到100%，对不合格处必须进行重新调整处理。混凝土拆模后采用钢筋探测仪按每构件不少于6根受力钢筋，每根钢筋在有代表的部位测量2-3个点的频率及时进行钢筋保护层厚度的检测。对单个构件合格率低于90%的构件建设单位应会同设计、施工、监理单位分析原因，采取有效措施提高结构物的耐久性。•对存在单个构件保护层厚度合格率低于60%,或单个构件累计露筋面积超过1m2，或钢筋保护层厚度检测合格率低于70%的构件数量大于抽检构件数量5%（或5个构件）的合同段的施工、监理单位进行通报或按有关规定进行行政处罚；单个构件保护层厚度合格率低于60%或累计露筋面积超过1m2，该合同段不得评为优良工程（经返工处理的除外）；切实加强钢筋施工质量监管，提高结构物耐久性。中交一公局温州绕城4标项目经理部一、何为墩柱？◆所谓墩柱：即土木工程中用于承载上部结构物的下部承重物。墩柱截面多为圆形、椭圆形、方形、曲线形、抛物线形等异形墩柱。在公路桥、铁路桥、人行道等桥梁、立交桥、匝道桥、天桥等工程中是重要的组成部分。圆柱墩薄壁墩方形墩中交一公局温州绕城4标项目经理部二、本标段墩柱的概况及施工工艺本标段桥梁12座桥梁（圆柱墩）：丁岙大桥、丁岙一号桥、岷岗大桥、岙底大桥、桐岭大桥、岭根大桥、桐岭互通主线桥、互通A匝道1#桥、互通A匝道2#桥、互通B匝道桥、互通D匝道桥、互通E匝道桥。除少数桥台外，绝大部分都采用桩柱式结构，主要有单排3柱、单排4柱。合计763根墩柱。单位工程墩柱（根）柱径（m)单位工程墩柱（根）柱径（m)丁岙大桥451.4丁岙1号桥331.4、1.5岷岗大桥1711.4、1.5、1.6岙底大桥781.4、1.5桐岭大桥841.4、1.5、1.6、1.8岭根大桥391.4、1.5、1.6、1.8桐岭互通主线桥1891.4、1.5A匝道1#桥161.0A匝道2#桥421.0、1.3B匝道桥81.1D匝道桥261.1、1.3、1.4E匝道桥321.1、1.3、1.4中交一公局温州绕城4标项目经理部圆柱墩施工工艺施工准备墩柱四角拉缆风绳拆模后包裹、滴灌养生浇筑墩柱混凝土校正墩柱模板及竖直度吊装加工好的施工平台安装人行爬梯模板打磨除锈，涂脱模剂钢筋笼安装，脚手架搭设测量定位成品检查及交验整体吊装模板，套入钢筋笼地系梁浇筑拼装模板施工平台制作中交一公局温州绕城4标项目经理部墩柱平面位置及垂直度（测量队）结构尺寸（现场技术员）强度（试验室）保护层合格率（现场技术员）外观（现场技术员）三、墩柱施工控制要点中交一公局温州绕城4标项目经理部四、墩柱施工过程中可能存在的问题及处理措施•1、平面位置不对？结构尺寸（柱径、柱高）不对？强度达不到要求？处理措施：推倒重筑！平面位置错误原因分析：测量未能对墩柱进行正确（操作不当）的放样，墩柱浇筑前未进行复测。结构尺寸错误原因分析:a、现场技术员未熟悉图纸；b、未对墩柱进行各项检查。墩柱强度不符合要求？原因分析：a、施工配合比出现了问题（砼标号不对），b、未对各种施工原材料（水泥、碎石、砂、外加剂等）进行检查，导致不合格材料...
