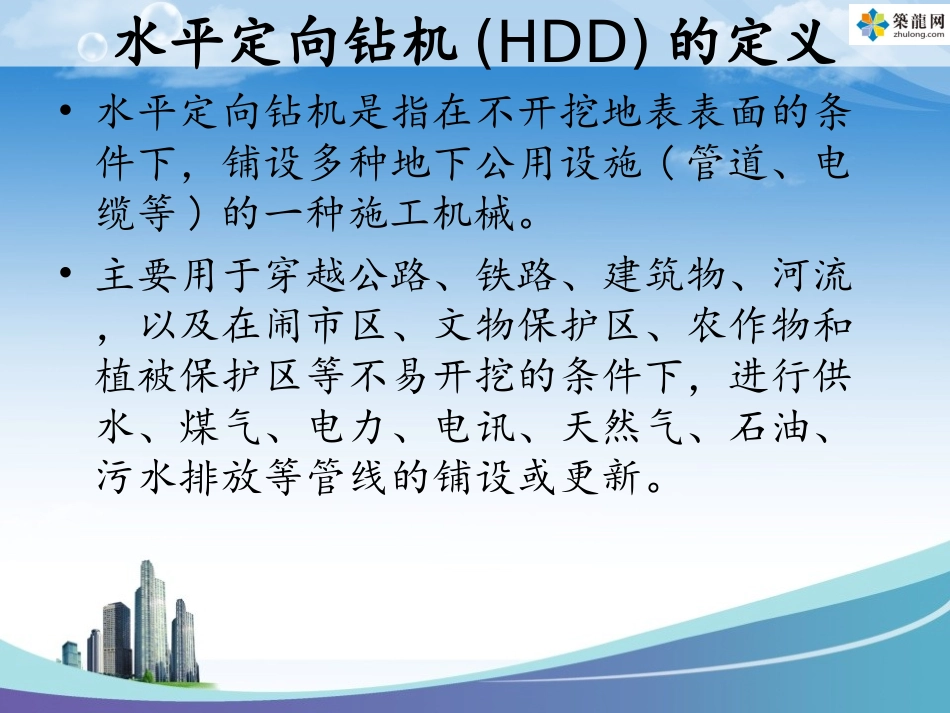

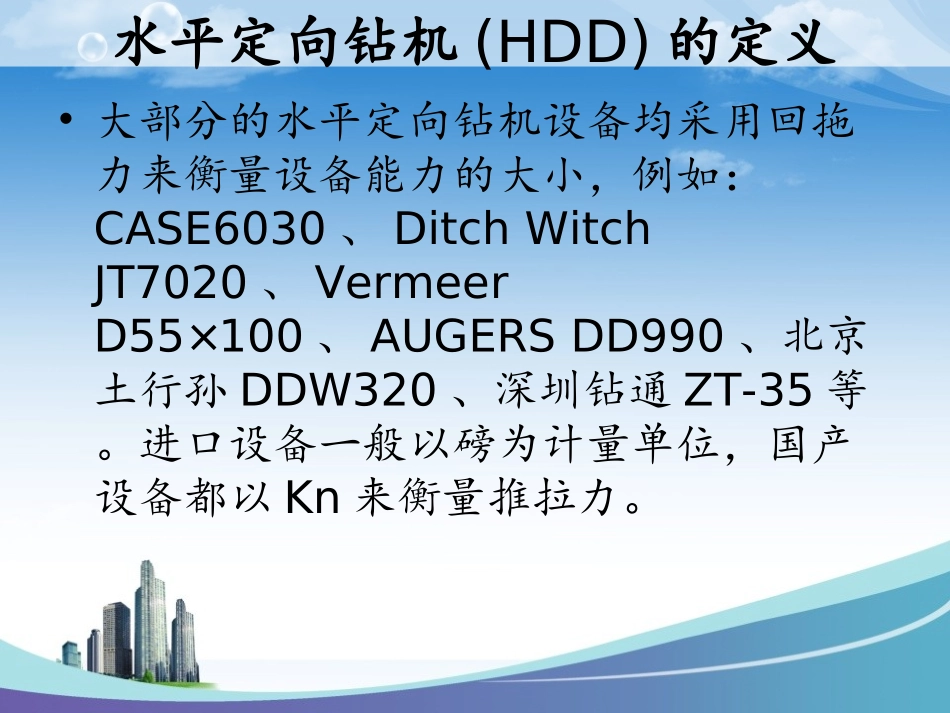

水平定向钻机水平定向钻机(HDD)的定义•水平定向钻机是指在不开挖地表表面的条件下，铺设多种地下公用设施(管道、电缆等)的一种施工机械。•主要用于穿越公路、铁路、建筑物、河流，以及在闹市区、文物保护区、农作物和植被保护区等不易开挖的条件下，进行供水、煤气、电力、电讯、天然气、石油、污水排放等管线的铺设或更新。水平定向钻机(HDD)的定义•大部分的水平定向钻机设备均采用回拖力来衡量设备能力的大小，例如：CASE6030、DitchWitchJT7020、VermeerD55×100、AUGERSDD990、北京土行孙DDW320、深圳钻通ZT-35等。进口设备一般以磅为计量单位，国产设备都以Kn来衡量推拉力。水平定向钻机(HDD)的定义•除了推拉力，所有的设备还有一个重要的参数——扭矩。在定向钻发展的初期阶段，人们认为设备主要是用来回拖管线，制造厂商会着重宣传设备的推拉力。随着技术的发展，大家都认识到扭矩也是一个重要的因素。因为，在定向钻施工时，主要是靠扭矩来切削地下土层，设备没有合适的扭矩，也同样不能很好地完成工程。因此，对于不同能力的定向钻必须有相互配合的推拉力和扭矩。水平定向钻机(HDD)工作示意图水平定向钻机系统简介•各种规格的水平定向钻机都是由钻机系统、动力系统、控向系统、泥浆系统、钻具及附助机具组成。•1.钻机系统：它是穿越设备钻进作业及回拖作业的主体。它由钻机主机、转盘等组成。钻机主机放置在钻机架上，用以完成钻进作业和回拖作业。转盘装在钻机主机前端，连接钻杆，并通过改变转盘转向和输出转速及扭矩大小，达到不同作业状态的要求。水平定向钻机系统简介•2.动力系统：由液压动力源和发电机组成动力源。它为钻机系统提供高压液压油作为钻机的动力，发电机为配套的电气设备及施工现场照明提供电力。•3.控向系统：控向系统是通过计算机监测和控制钻头在地下的具体位置和其它参数，引导钻头正确钻进的方向性工具。由于有该系统的控制，钻头才能按设计曲线钻进，现经常采用的有手提无线式和有线式两种形式的控向系统。水平定向钻机系统简介•4.泥浆系统：泥浆系统由泥浆混合搅拌罐和泥浆泵及泥浆管路组成，为钻机系统提供适合钻进工况的泥浆。•5.钻具及辅助机具：是钻机钻进中钻孔和扩孔时所使用的各种机具。钻具主要有适合各种地质的钻杆、钻头、泥浆马达、扩孔器、切割刀等机具。辅助机具包括卡环、旋转活接头和各种管径的拖拉头。水平定向钻机国内主要生产厂家•1.安徽两淮科力机械制造有限公司•安徽两淮科力机械制造有限责任公司为安徽省煤田地质局（安徽两淮建设集团）下属单位，是合肥市重点高新技术企业、全国唯一生产应用于煤田勘探领域顶驱钻机的厂家，并于2006年先后列入合肥高新技术开发区1346建设项目、合肥市121建设项目及安徽省861行动计划。•主要机型：水平定向钻机国内主要生产厂家•2.宝清县新东方工程机械厂•主要机型：水平定向钻机国内主要生产厂家•3.北京中海恒通科技发展有限公司•主要机型：水平定向钻机国内主要生产厂家•4.德威土行孙工程机械（北京）有限公司•德威土行孙工程机械（北京）有限公司--前身北京土行孙非开挖技术有限公司--被誉为中国非开挖水平定向钻机生产及销售的领军企业，与查尔斯机器制造公司--美国地下施工设备制造行业的佼佼者组建的合资企业。•主要机型：水平定向钻机国内主要生产厂家水平定向钻机国外主要生产厂家•目前国外的水平定向钻机HDD制造商典型生产厂家有美国沟神DitchWitch、美国凯斯(Case)、美国威猛(Vermeer)，另外还有美国奥格Augers公司、IngersollRand公司、德国的Flowtex、Hutte公司、英国的Powermole、SteveVick公司、瑞士的Terra公司、加拿大的Utixl公司和意大利的Tecniwell公司等。国外水平定向钻机HDD优势•目前国外HDD的产品大都具有以下几个技术特点：主轴驱动齿轮箱采用高强度钢体结构,传动扭矩大,性能可靠；全自动的钻杆装卸存取装置；大流量的泥浆供应系统和流量自动控制装置；先进的液压负载反馈，多种电气逻辑控制系统，高质量的PLC电子电路系统确保长时间的可靠工作；高强度整体式钻杆以及钻进和回拖钻具；快速锚固定位装置；先进的电子导向发射和接收系统。目前...
