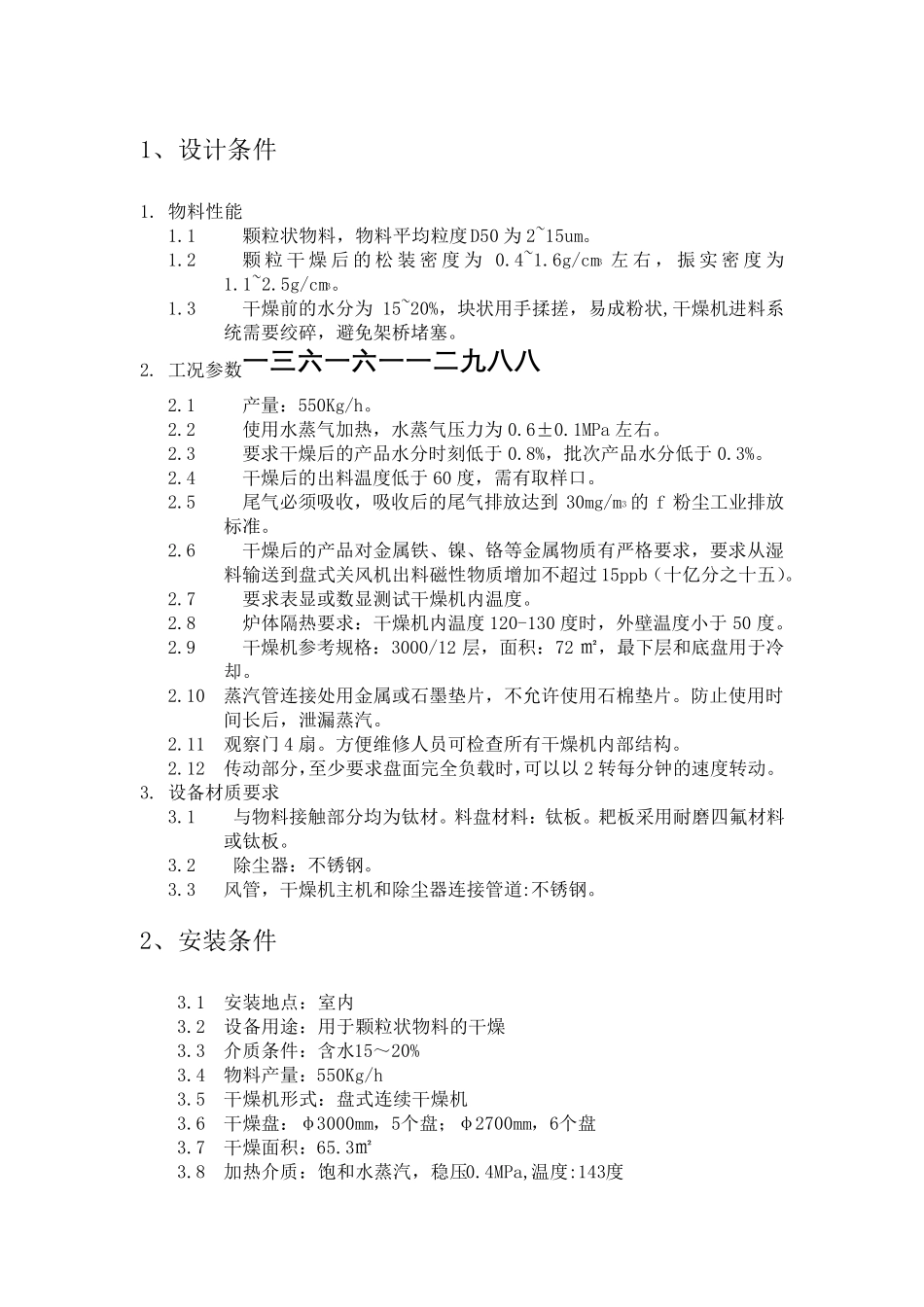

3000mm钛材连续盘干机技术要求_第1页
1/5

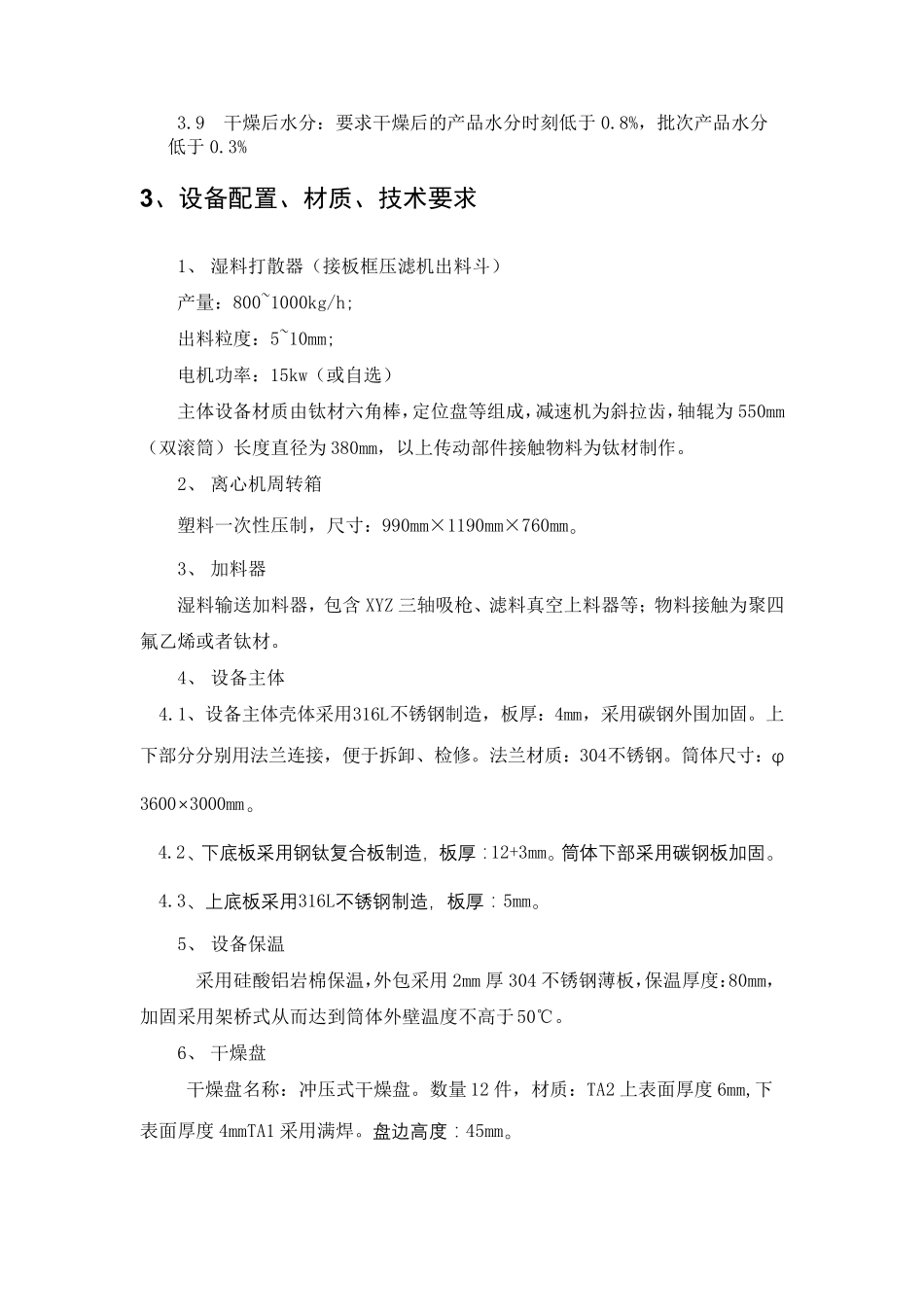

3000mm钛材连续盘干机技术要求_第2页
2/5

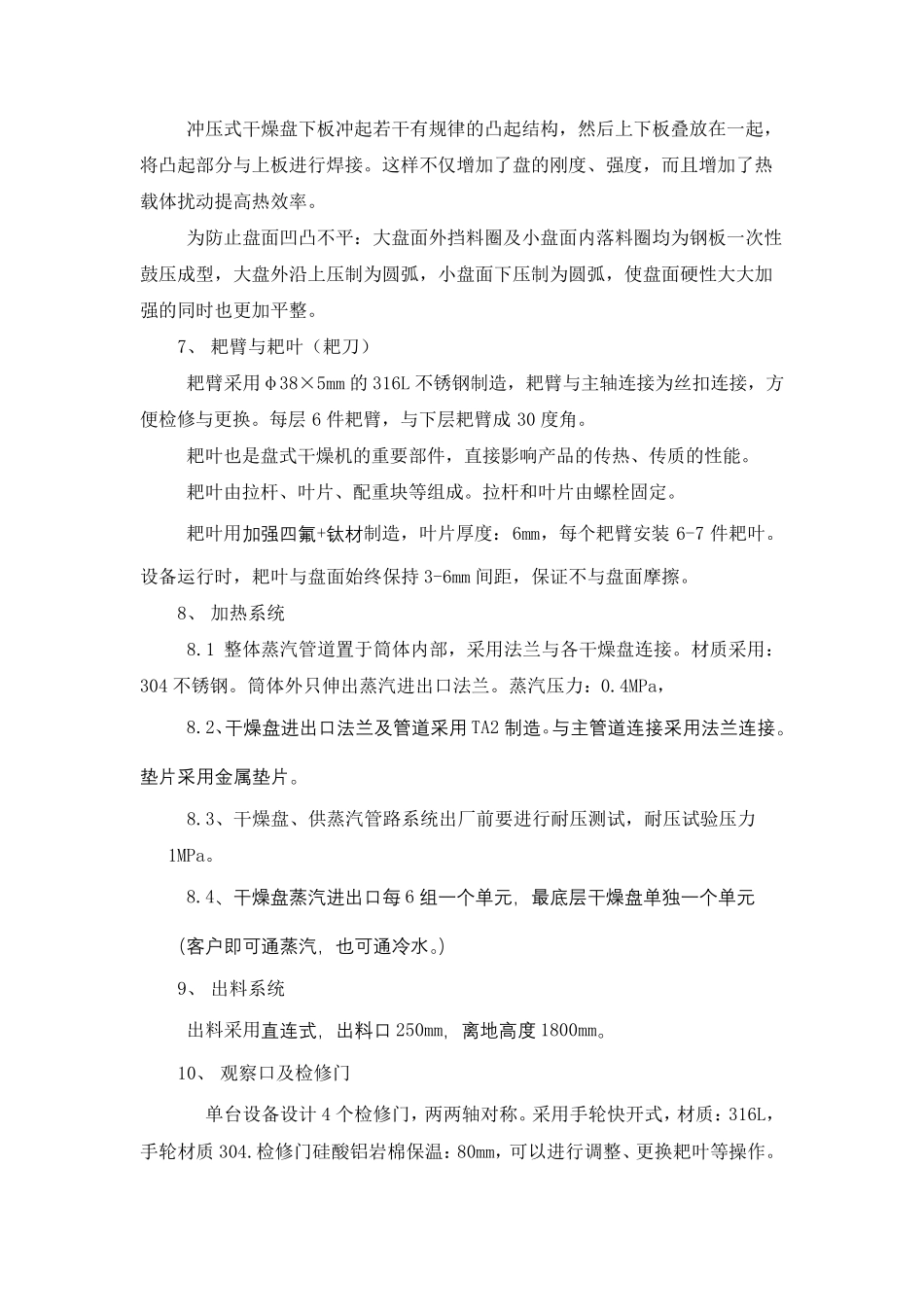

3000mm钛材连续盘干机技术要求_第3页
3/5
1、设计条件 1. 物料性能 1.1 颗粒状物料,物料平均粒度D50 为2~15um。 1.2 颗粒干燥后的松装密度为0.4~1.6g/cm3 左右,振实密度为1.1~2.5g/cm3。 1.3 干燥前的水分为15~20%,块状用手揉搓,易成粉状,干燥机进料系统需要绞碎,避免架桥堵塞。 2. 工况参数一三 六 一六 一一二 九 八 八 2.1 产量:550Kg/h。 2.2 使用水蒸气加热,水蒸气压力为0.6±0.1MPa 左右。 2.3 要求干燥后的产品水分时刻低于0.8%,批次产品水分低于0.3%。 2.4 干燥后的出料温度低于60 度,需有取样口。 2.5 尾气必须吸收,吸收后的尾气排放达到30mg/m3 的f 粉尘工业排放标准。 2.6 干燥后的产品对金属铁、镍、铬等金属物质有严格要求,要求从湿料输送到盘式关风机出料磁性物质增加不超过15ppb(十亿分之十五)。 2.7 要求表显或数显测试干燥机内温度。 2.8 炉体隔热要求:干燥机内温度120-130 度时,外壁温度小于50 度。 2.9 干燥机参考规格:3000/12 层,面积:72 ㎡,最下层和底盘用于冷却。 2.10 蒸汽管连接处用金属或石墨垫片,不允许使用石棉垫片。防止使用时间长后,泄漏蒸汽。 2.11 观察门4 扇。方便维修人员可检查所有干燥机内部结构。 2.12 传动部分,至少要求盘面完全负载时,可以以2 转每分钟的速度转动。 3. 设备材质要求 3.1 与物料接触部分均为钛材。料盘材料:钛板。耙板采用耐磨四氟材料或钛板。 3.2 除尘器:不锈钢。 3.3 风管,干燥机主机和除尘器连接管道:不锈钢。 2、安装条件 3.1 安装地点:室内 3.2 设备用途:用于颗粒状物料的干燥 3.3 介质条件:含水15~20% 3.4 物料产量:550Kg/h 3.5 干燥机形式:盘式连续干燥机 3.6 干燥盘:φ3000mm,5个盘;φ2700mm,6个盘 3.7 干燥面积:65.3㎡ 3.8 加热介质:饱和水蒸汽,稳压0.4MPa,温度:143度 3.9 干燥后水分:要求干燥后的产品水分时刻低于0.8%,批次产品水分低于0.3% 3、设备配置、材质、技术要求 1、 湿料打散器(接板框压滤机出料斗) 产量:800~1000kg/h; 出料粒度:5~10mm; 电机功率:15kw(或自选) 主体设备材质由钛材六角棒,定位盘等组成,减速机为斜拉齿,轴辊为550mm(双滚筒)长度直径为380mm,以上传动部件接触物料为钛材制作。 2、 离心机周转箱 塑料一次性压制,尺寸:990mm×1190mm×760mm。 3、 加料器 湿料输送加料器,包含XYZ 三轴吸枪、滤料真空上料器等;物料接触为聚四氟乙烯或者...
