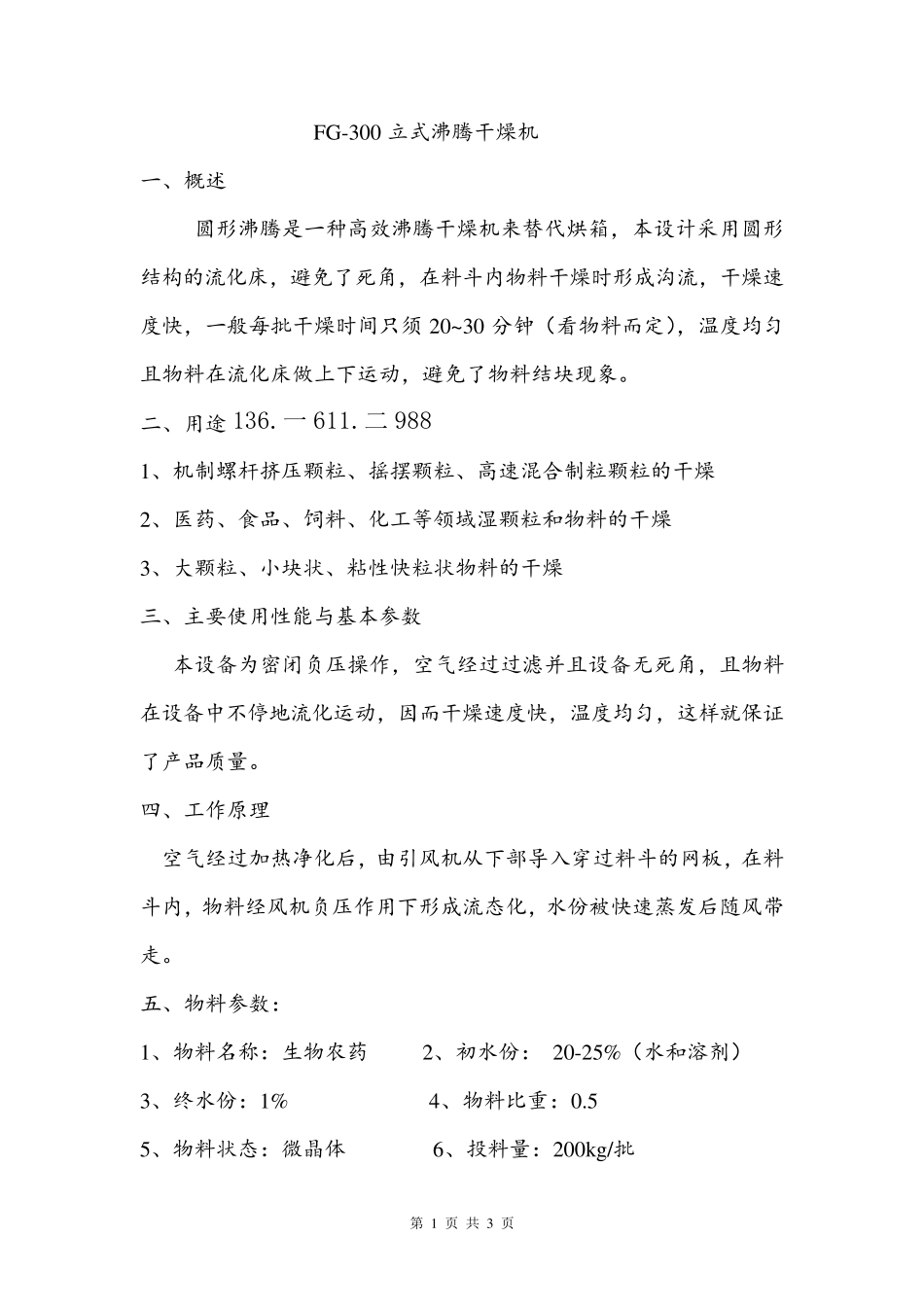

第 1 页 共 3 页 FG-300 立式沸腾干燥机 一、概述 圆形沸腾是一种高效沸腾干燥机来替代烘箱，本设计采用圆形结构的流化床，避免了死角，在料斗内物料干燥时形成沟流，干燥速度快，一般每批干燥时间只须20~30 分钟（看物料而定），温度均匀且物料在流化床做上下运动，避免了物料结块现象。 二、用途136.一 611.二988 1、机制螺杆挤压颗粒、摇摆颗粒、高速混合制粒颗粒的干燥 2、医药、食品、饲料、化工等领域湿颗粒和物料的干燥 3、大颗粒、小块状、粘性快粒状物料的干燥 三、主要使用性能与基本参数 本设备为密闭负压操作，空气经过过滤并且设备无死角，且物料在设备中不停地流化运动，因而干燥速度快，温度均匀，这样就保证了产品质量。 四、工作原理 空气经过加热净化后，由引风机从下部导入穿过料斗的网板，在料斗内，物料经风机负压作用下形成流态化，水份被快速蒸发后随风带走。 五、物料参数： 1、物料名称：生物农药 2、初水份： 20-25%（水和溶剂） 3、终水份：1% 4、物料比重：0.5 5、物料状态：微晶体 6、投料量：200kg/批 第 2 页 共 3 页 7、干燥温度：常温—100 度 8、热源： 蒸汽 （3kg） 六、根据物料参数和双方探讨的结果选择一台300 型立式沸腾干燥机一套以下是设备参数 1、技术参数 总容积： 0.9L 容器内直径： 1600mm 风机风量： 8700m³/h 风机分压： 6000-7000pa 风机功率: 30KW 搅拌功率： 1.5kw 七、配置清单 序号 名 称 材 质 功 率 热源系统 1 蒸汽换热器 Sus304+铝片 130m² 2 空气过滤器（初、中、高） 外框sus304 备注高效为铝箔材质 3 进风管道 Sus304 δ=2 主机 1 上箱体 SUS304δ=3 内直径1600mmx1900mm 2 中箱体 SUS304δ=3 内直径1600mmx1000mm 3 料筒车 SUS304 δ=3 上内直径1600mm、 下内直径1200mm、 高度1000mm 4 搅拌轴 SUS304 5 搅拌电机(防爆电机) 组合键 1.5kw 6 料筒法兰、和链接法兰 SUS304 δ=20 7 支撑立柱 槽钢 16# 8 立柱外包 SUS304 δ=2 9 密封件 气囊、硅橡胶 10 顶升汽缸 NQGF-125X100 组合键 11 料车网（席型网） Sus304 除尘系统 第 3 页 共 3 页 1 布袋 DN120x1500 针刺毡 防静电（66 个） 2 骨架 镀锌 镀锌（66 个） 3 电磁阀门（防爆电磁阀） 1 寸 8 个 4 脉冲控制仪 8 门 组合件 5 反吹管 DN25 8 个 引风系统 1 引风管道 Sus304 δ=2 2 引风机（电机防爆） Q235 30kw 3 消声器 Q235 δ=2 4 管道法兰 Q235 δ8mm 电控系统 1、 普通控制箱+小型防爆柜+防爆按钮 组合键 2、 变频器（30kw） 组合键
