5×15 回转滚筒干燥机配置说明 一、 概述：136
二988 回转滚筒干燥机是一种机械化程度较高的干燥设备，流体通过筒体的阻力小，能量消耗低，对物料的适应性比较强
潮湿的物料从干燥机一端投入后，在内筒均布的抄板的翻动下，物料在干燥机内均匀分布与分散，并与并流或逆流的热空气充分接触，加快了干燥传热、传质推动力
在干燥过程中，物料在带有斜度的抄板和筒体回转的作用下，运动至干燥机的另一段排出成品
二、 设备的技术性能表 1、提供的物料参数 1 物料名称 粘土 2 热源 直接天然气热风炉 3 初水分 30% 4 终水分 15% 5 产量 7-12t/h 6 其它 物料接触处为20G 锅炉钢板 根据客户自选要求选1
5x15 米 回转滚筒干燥机 一台 三、 2、设备技术性能表 1 设备型号 HZG1

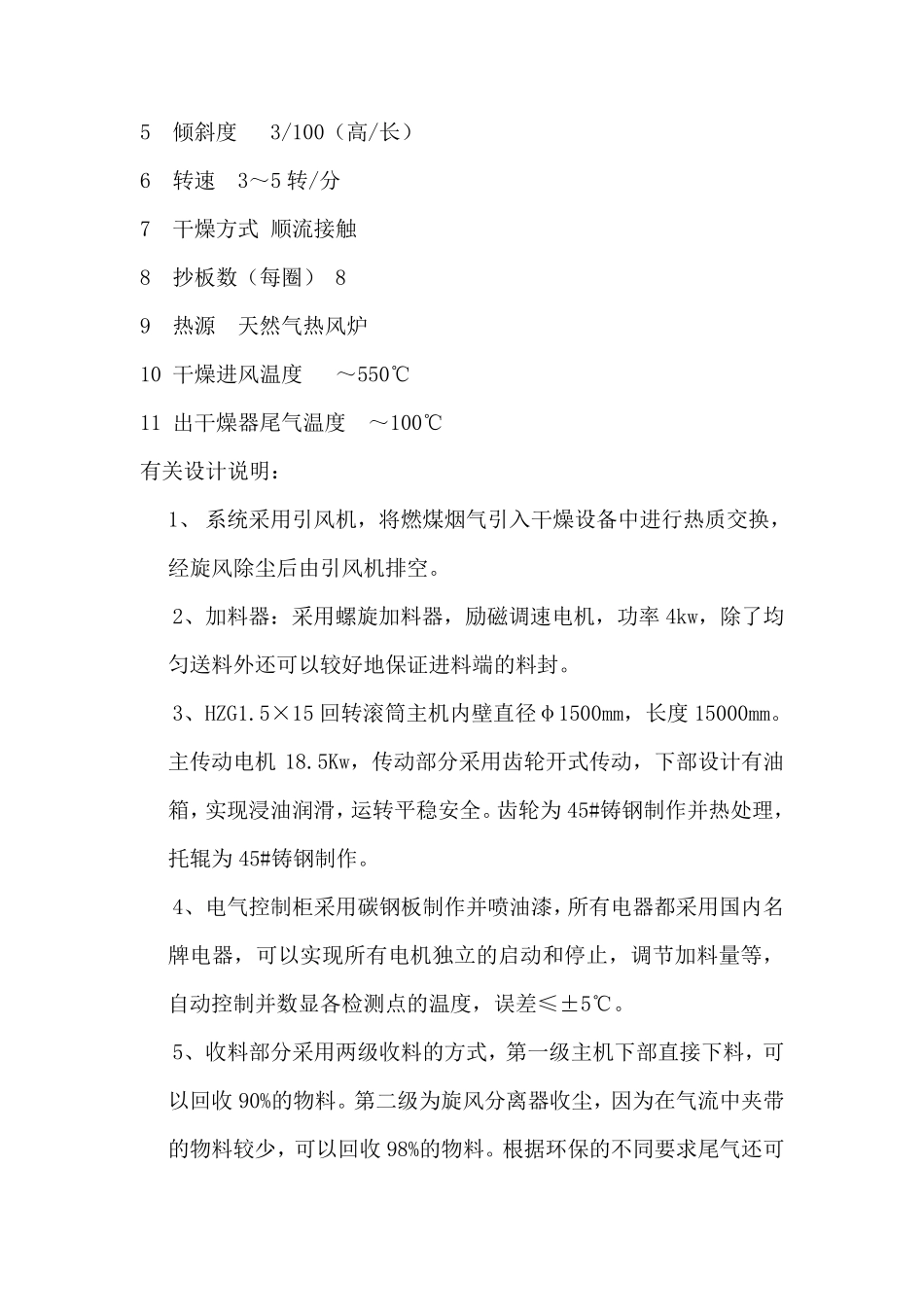

5×15 回转滚筒干燥机 2 操作压力 微负压 3 筒体直径 φ1500 4 筒体长度 15m 5 倾斜度 3/100（高/长） 6 转速 3～5 转/分 7 干燥方式 顺流接触 8 抄板数（每圈） 8 9 热源 天然气热风炉 10 干燥进风温度 ～550℃ 11 出干燥器尾气温度 ～100℃ 有关设计说明： 1、 系统采用引风机，将燃煤烟气引入干燥设备中进行热质交换，经旋风除尘后由引风机排空
2、加料器：采用螺旋加料器，励磁调速电机，功率4kw，除了均匀送料外还可以较好地保证进料端的料封
3、HZG1
5×15 回转滚筒主机内壁直径φ1500mm，长度15000mm
主传动电机18
5Kw，传动部分采用齿轮开式传动，下部设计有油箱，实现浸油润滑，运转平稳安全
齿轮为45#铸钢制作并热处理，托辊为45#铸钢制作
4、电气控制柜采用碳钢板制作并喷油漆，所有电器都采用国内名牌电器，可以实现所有电机独立的启动和停止，调节加料量等，自动控制并数显各检测点的温度，
