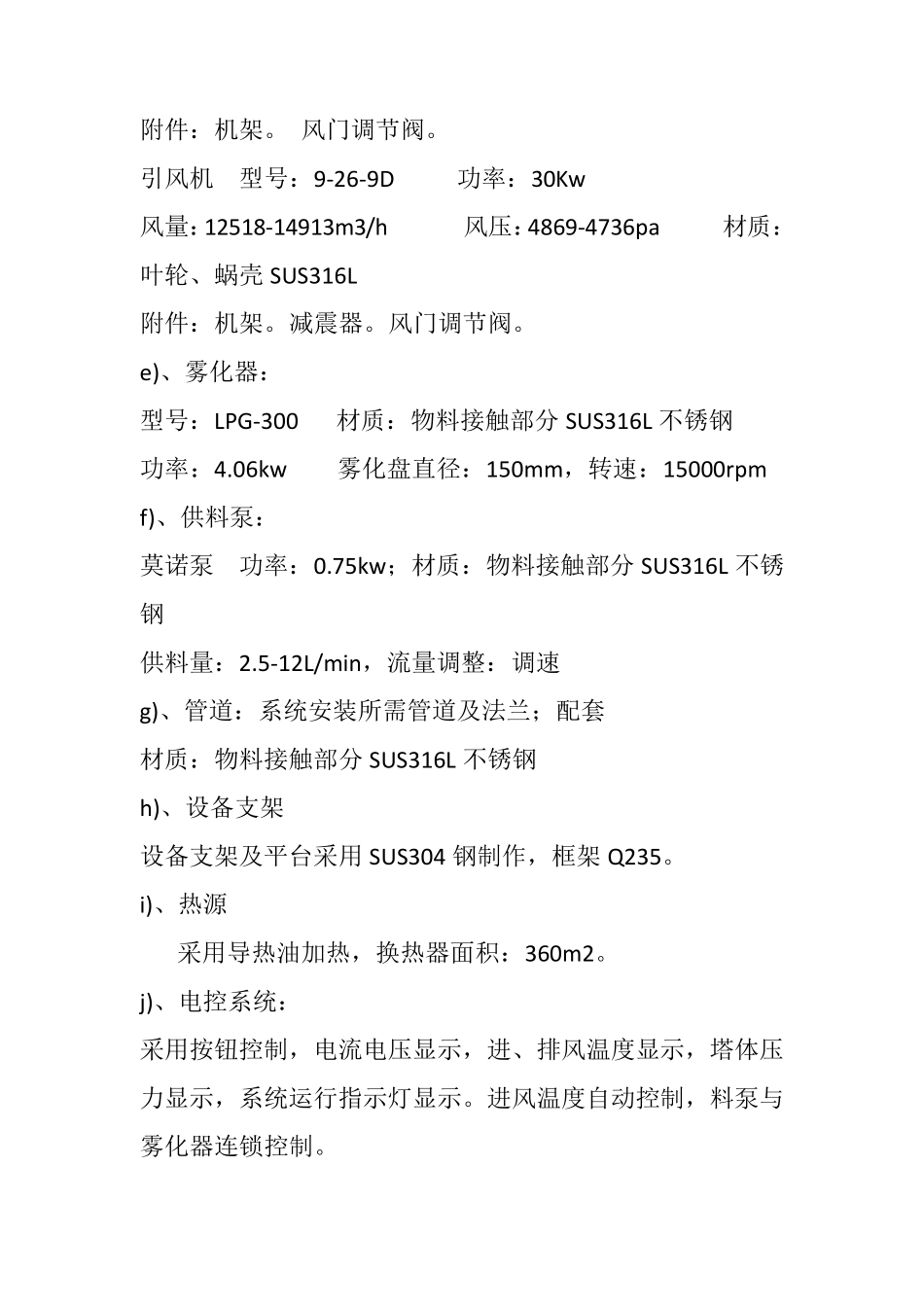

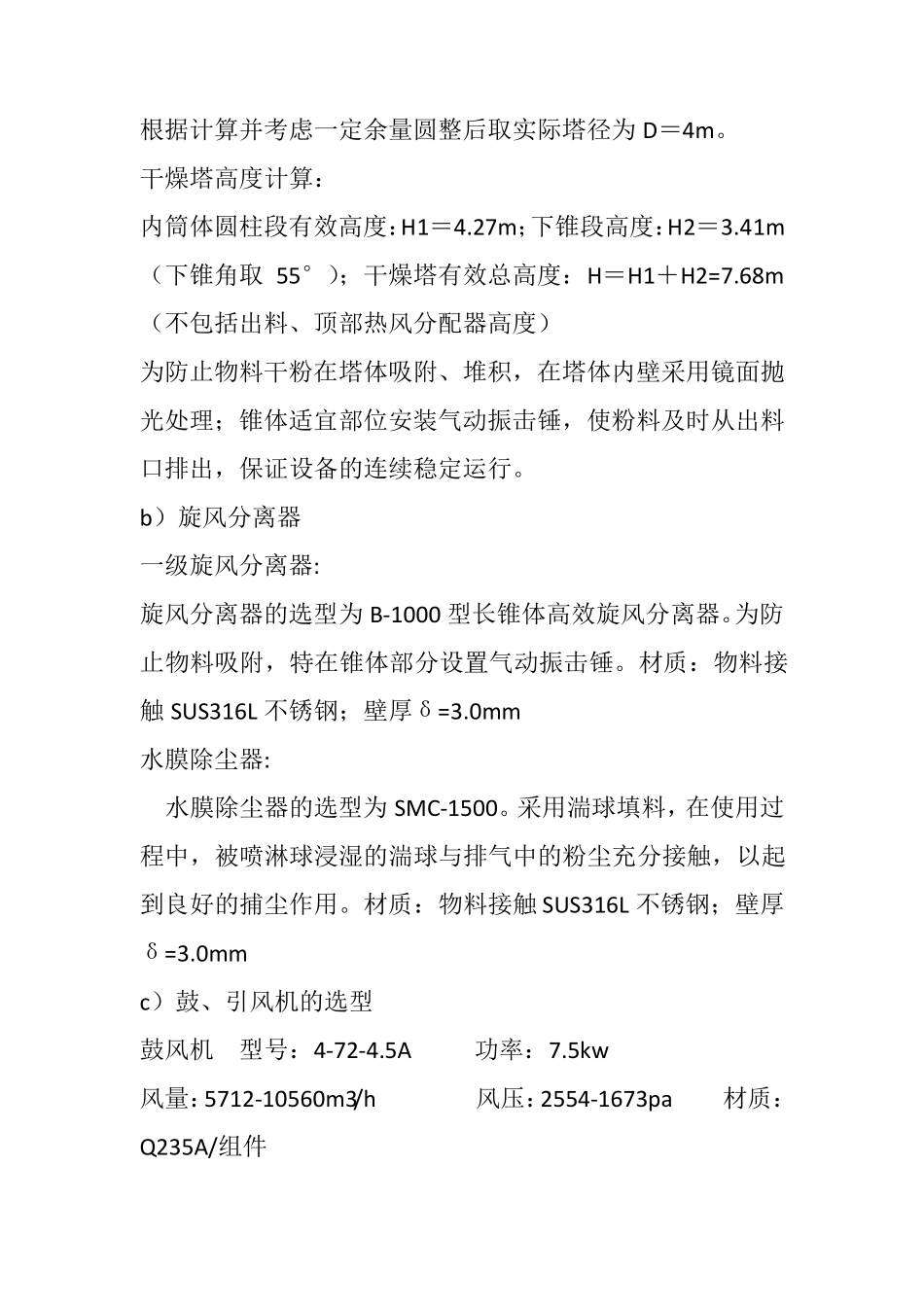

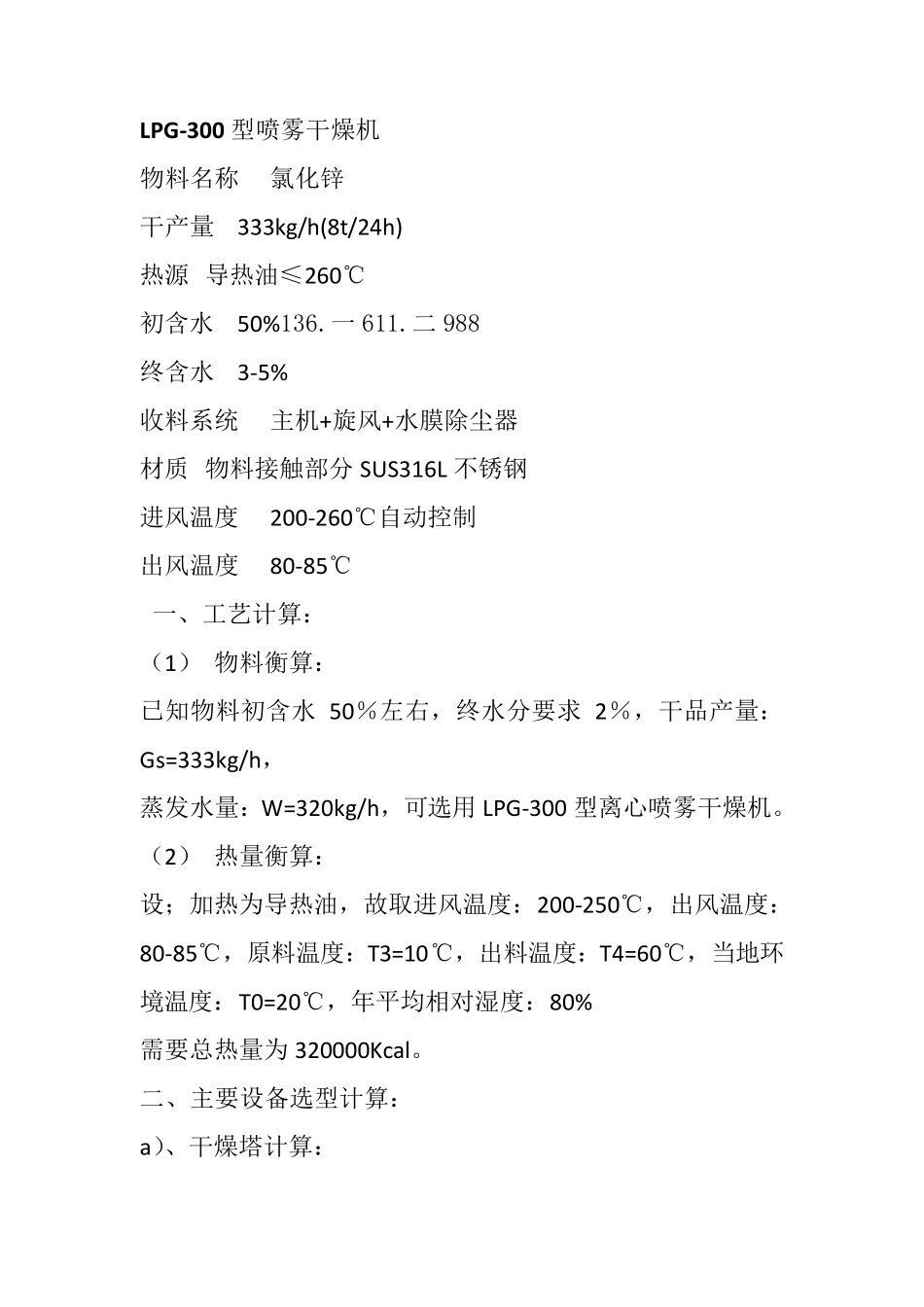

LPG-300 型喷雾干燥机 物料名称 氯化锌 干产量 333kg/h(8t/24h) 热源 导热油≤260℃ 初含水 50%136.一611.二988 终含水 3-5% 收料系统 主机+旋风+水膜除尘器 材质 物料接触部分SUS316L 不锈钢 进风温度 200-260℃自动控制 出风温度 80-85℃ 一、工艺计算： （1） 物料衡算： 已知物料初含水50％左右，终水分要求2％，干品产量：Gs=333kg/h， 蒸发水量：W=320kg/h，可选用LPG-300 型离心喷雾干燥机。 （2） 热量衡算： 设；加热为导热油，故取进风温度：200-250℃，出风温度：80-85℃，原料温度：T3=10℃，出料温度：T4=60℃，当地环境温度：T0=20℃，年平均相对湿度：80% 需要总热量为320000Kcal。 二、主要设备选型计算： a）、干燥塔计算： 根据计算并考虑一定余量圆整后取实际塔径为D＝4m。 干燥塔高度计算： 内筒体圆柱段有效高度：H1＝4.27m；下锥段高度：H2＝3.41m（下锥角取55°）；干燥塔有效总高度：H＝H1＋H2=7.68m（不包括出料、顶部热风分配器高度） 为防止物料干粉在塔体吸附、堆积，在塔体内壁采用镜面抛光处理；锥体适宜部位安装气动振击锤，使粉料及时从出料口排出，保证设备的连续稳定运行。 b）旋风分离器 一级旋风分离器: 旋风分离器的选型为B-1000 型长锥体高效旋风分离器。为防止物料吸附，特在锥体部分设置气动振击锤。材质：物料接触SUS316L 不锈钢；壁厚δ=3.0mm 水膜除尘器: 水膜除尘器的选型为SMC-1500。采用湍球填料，在使用过程中，被喷淋球浸湿的湍球与排气中的粉尘充分接触，以起到良好的捕尘作用。材质：物料接触SUS316L 不锈钢；壁厚δ=3.0mm c）鼓、引风机的选型 鼓风机 型号：4-72-4.5A 功率：7.5kw 风量：5712-10560m3/h 风压：2554-1673pa 材质：Q235A/组件 附件：机架。 风门调节阀。 引风机 型号：9-26-9D 功率：30Kw 风量：12518-14913m3/h 风压：4869-4736pa 材质：叶轮、蜗壳SUS316L 附件：机架。减震器。风门调节阀。 e)、雾化器： 型号：LPG-300 材质：物料接触部分SUS316L 不锈钢 功率：4.06kw 雾化盘直径：150mm，转速：15000rpm f)、供料泵： 莫诺泵 功率：0.75kw；材质：物料接触部分SUS316L 不锈钢 供料量：2.5-12L/min，流量调整：调速 g)、管道：系统安装所需管道及法兰；配套 材质：物料接触部分SUS316L 不锈钢 h)、设备支架 设备支架及平台采用SUS304 钢制作，框架Q235。 i)、热源 采用导热油加热，换热器面...
