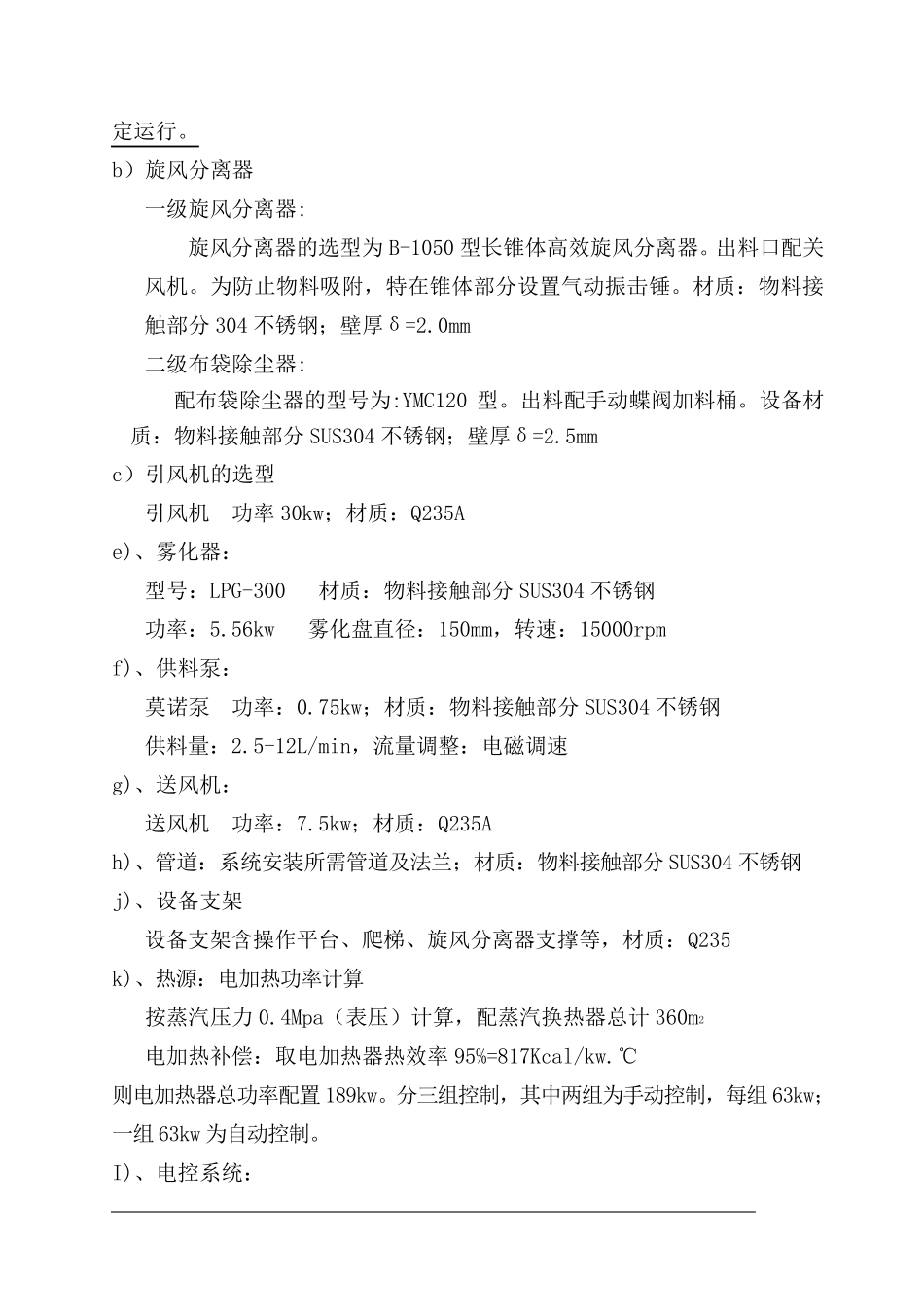

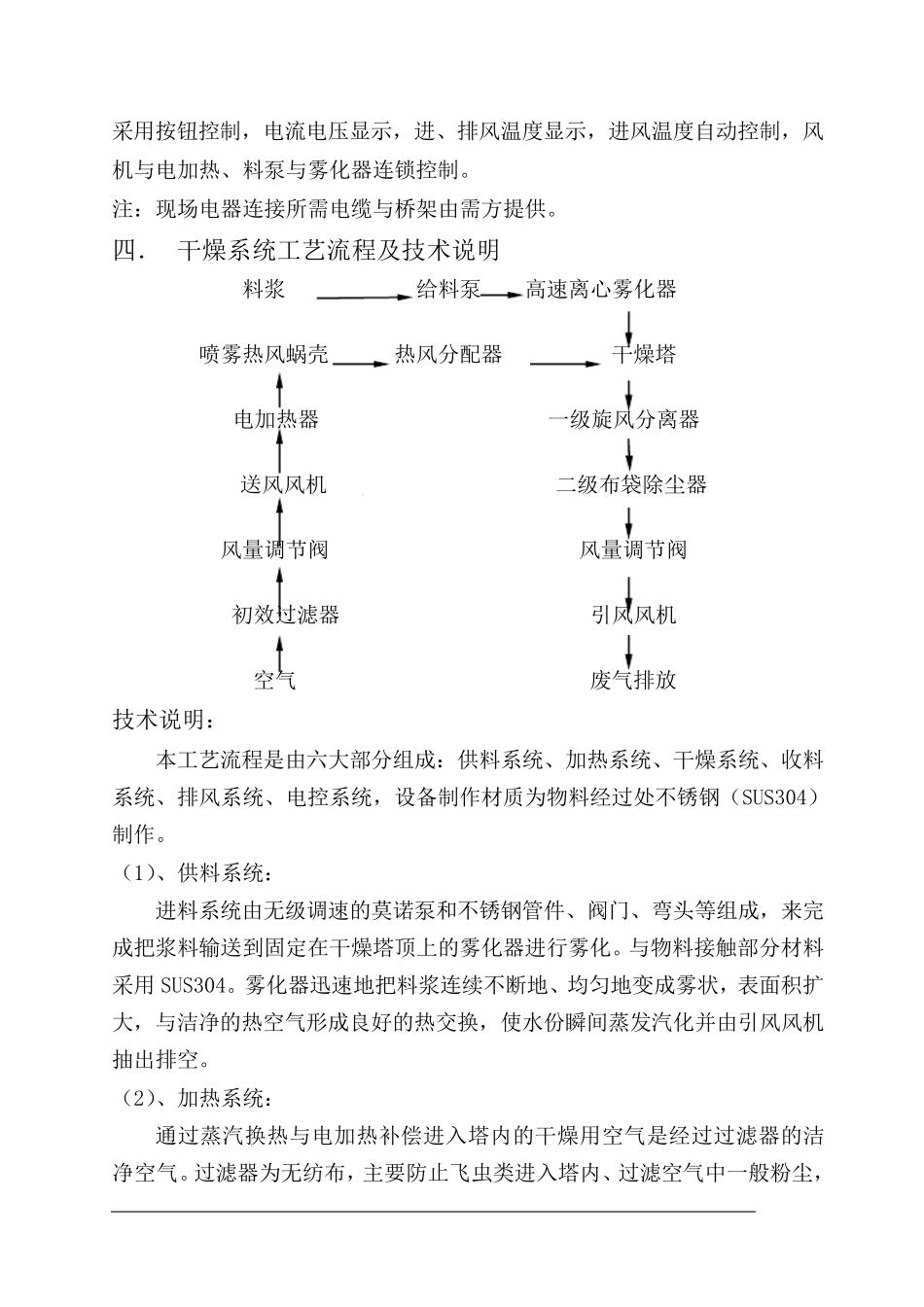

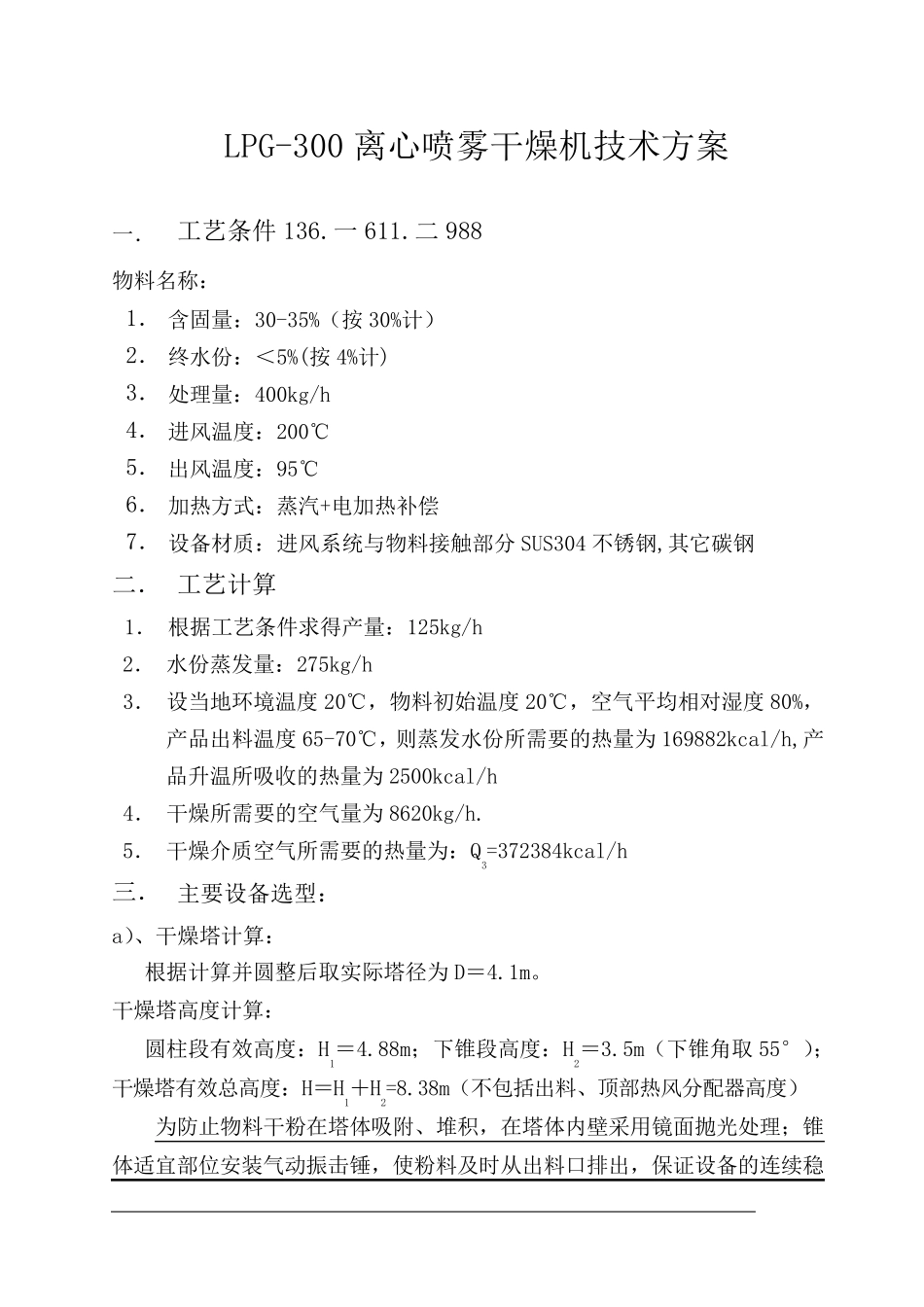

LPG-300 离心喷雾干燥机技术方案 一． 工艺条件136.一611.二988 物料名称： 1． 含固量：30-35%（按30%计） 2． 终水份：＜5%(按4%计) 3． 处理量：400kg/h 4． 进风温度：200℃ 5． 出风温度：95℃ 6． 加热方式：蒸汽+电加热补偿 7． 设备材质：进风系统与物料接触部分SUS304 不锈钢,其它碳钢 二． 工艺计算 1． 根据工艺条件求得产量：125kg/h 2． 水份蒸发量：275kg/h 3． 设当地环境温度20℃，物料初始温度20℃，空气平均相对湿度80%，产品出料温度65-70℃，则蒸发水份所需要的热量为169882kcal/h,产品升温所吸收的热量为2500kcal/h 4． 干燥所需要的空气量为8620kg/h. 5． 干燥介质空气所需要的热量为：Q3=372384kcal/h 三． 主要设备选型： a）、干燥塔计算： 根据计算并圆整后取实际塔径为D＝4.1m。 干燥塔高度计算： 圆柱段有效高度：H1＝4.88m；下锥段高度：H2＝3.5m（下锥角取55°）；干燥塔有效总高度：H＝H1＋H2=8.38m（不包括出料、顶部热风分配器高度） 为防止物料干粉在塔体吸附、堆积，在塔体内壁采用镜面抛光处理；锥体适宜部位安装气动振击锤，使粉料及时从出料口排出，保证设备的连续稳 定运行。 b）旋风分离器 一级旋风分离器: 旋风分离器的选型为B-1050 型长锥体高效旋风分离器。出料口配关风机。为防止物料吸附，特在锥体部分设置气动振击锤。材质：物料接触部分304 不锈钢；壁厚δ=2.0mm 二级布袋除尘器: 配布袋除尘器的型号为:YMC120 型。出料配手动蝶阀加料桶。设备材质：物料接触部分SUS304 不锈钢；壁厚δ=2.5mm c）引风机的选型 引风机 功率30kw；材质：Q235A e)、雾化器： 型号：LPG-300 材质：物料接触部分SUS304 不锈钢 功率：5.56kw 雾化盘直径：150mm，转速：15000rpm f)、供料泵： 莫诺泵 功率：0.75kw；材质：物料接触部分SUS304 不锈钢 供料量：2.5-12L/min，流量调整：电磁调速 g)、送风机： 送风机 功率：7.5kw；材质：Q235A h)、管道：系统安装所需管道及法兰；材质：物料接触部分SUS304 不锈钢 j)、设备支架 设备支架含操作平台、爬梯、旋风分离器支撑等，材质：Q235 k)、热源：电加热功率计算 按蒸汽压力0.4Mpa（表压）计算，配蒸汽换热器总计360m2 电加热补偿：取电加热器热效率95%=817Kcal/kw.℃ 则电加热器总功率配置189kw。分三组控制，其中两组为手动控制，每组63kw；一组63kw 为自动控制。 I)、电控系统： 采用按钮...
