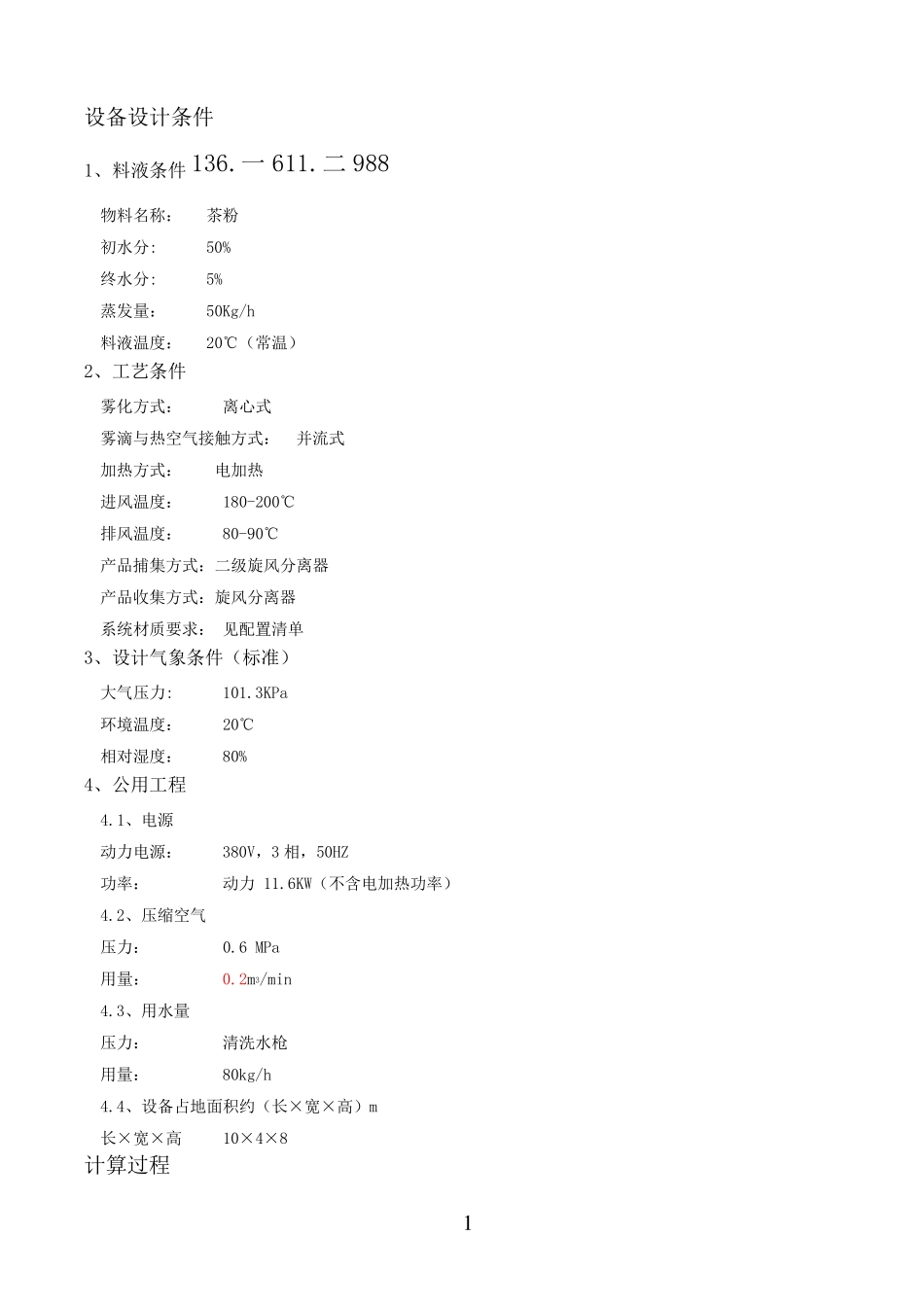

1 设备设计条件 1、料液条件136.一611.二988 物料名称： 茶粉 初水分: 50% 终水分: 5% 蒸发量： 50Kg/h 料液温度： 20℃（常温） 2、工艺条件 雾化方式： 离心式 雾滴与热空气接触方式： 并流式 加热方式： 电加热 进风温度： 180-200℃ 排风温度： 80-90℃ 产品捕集方式：二级旋风分离器 产品收集方式：旋风分离器 系统材质要求： 见配置清单 3、设计气象条件（标准） 大气压力: 101.3KPa 环境温度： 20℃ 相对湿度： 80% 4、公用工程 4.1、电源 动力电源： 380V，3 相，50HZ 功率： 动力 11.6KW（不含电加热功率） 4.2、压缩空气 压力： 0.6 MPa 用量： 0.2m3/min 4.3、用水量 压力： 清洗水枪 用量： 80kg/h 4.4、设备占地面积约（长×宽×高）m 长×宽×高 10×4×8 计算过程 2 1、 确定的参数 （1） 水分蒸发量W水=50kg/h （2） 干燥进风温度t1=180-200℃ （3） 干燥排风温度t2=85-90℃ （4） 原料湿基含水量ω1=80% （5） 产品湿基含水量ω2=10% 一、 系统描述 初选型：LPG50 型喷雾干燥机组 加热系统：电加热 细粉捕集系统：主塔一级旋风分离器+水膜除尘器 介质循环系统：送引风机开式循环 空气过滤系统：初、中空气过滤器 供料系统：螺杆泵可调式自动供料 控制系统：普通控制系统 五、设备机构性能阐述 1、供料系统 蠕动泵自动加料，有效控制进料量。管道阀门主件为SUS304 不锈钢材质，洁净卫生。 2、介质循环系统 由送风机、引风机、调风蝶阀、风管等组成。 送、引风机均为优质厂家供应，合作多年，品质稳定；本系统风量、风压、风速的匹配是关键，根据多年经验，现已成熟。 3、空气加热净化系统 由初、中效空气过滤器、风机、电加热等组成。 热源为电加器其材质为不锈钢，输出热量稳定，进风过滤洁净度达三十万级。 4、干燥塔系统 由干燥主塔、热风分配器、雾化器、观察人孔、塔内照明装置、气动敲击锤等系统组成。 本系统为核心系统。 1、结合试验级经验，我们在主塔的设计过程中：1、严格计算出雾化器雾化喷距，并将主塔直径做合理的放大，以防止物料在预干燥过程中发生粘壁现象；2、调整了主塔直筒体的高径比，由常规的0.8：1 调整至约1.0：1，以延长物料的停留时间，保证低温喷雾干燥效果。3、调整了塔锥体的锥度，由常规的夹角 60°调整 3 至54°，充分考虑物料在锥体下料时的顺畅。 2、雾化器采用了变频器调节雾化器的转速以...
