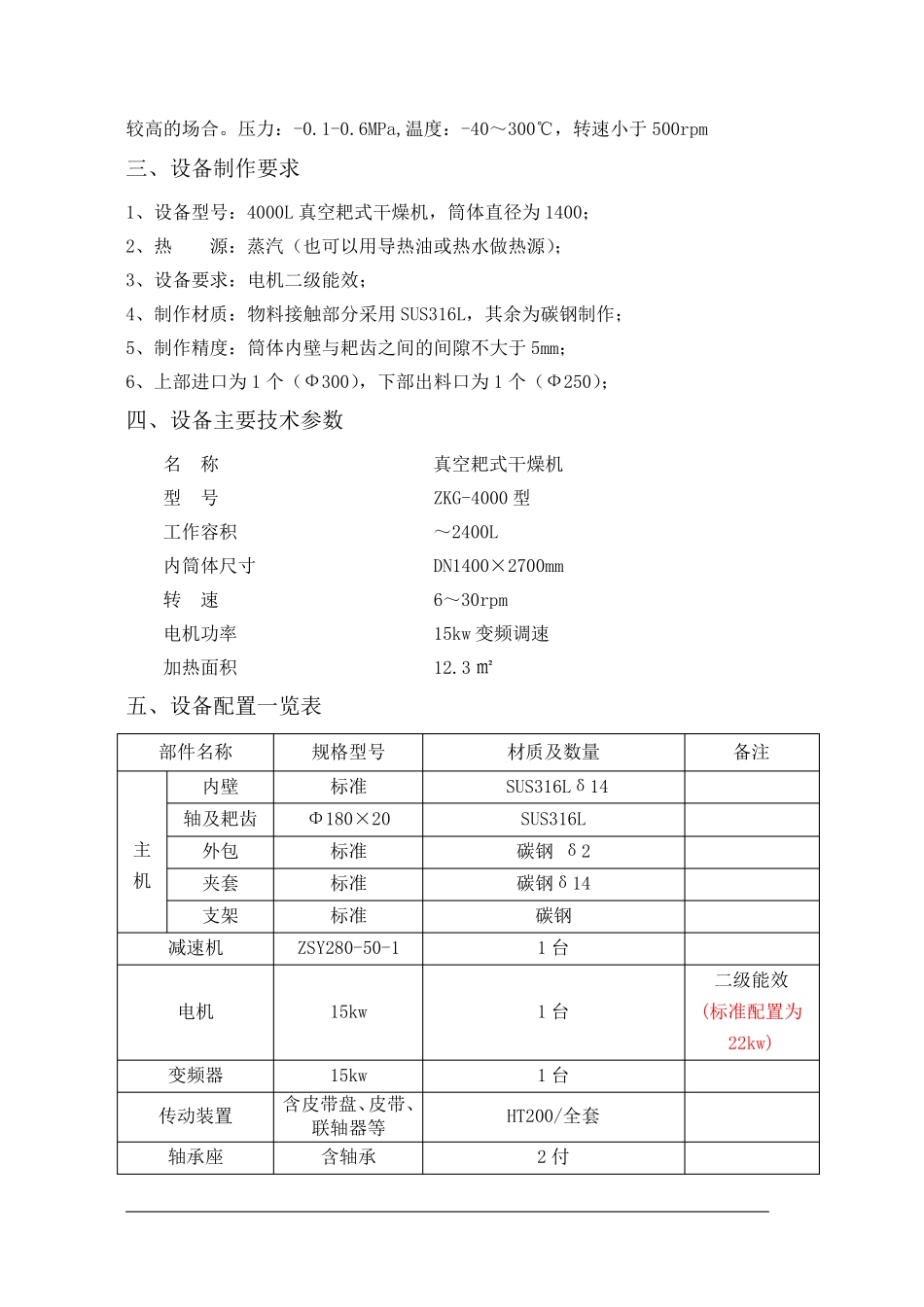

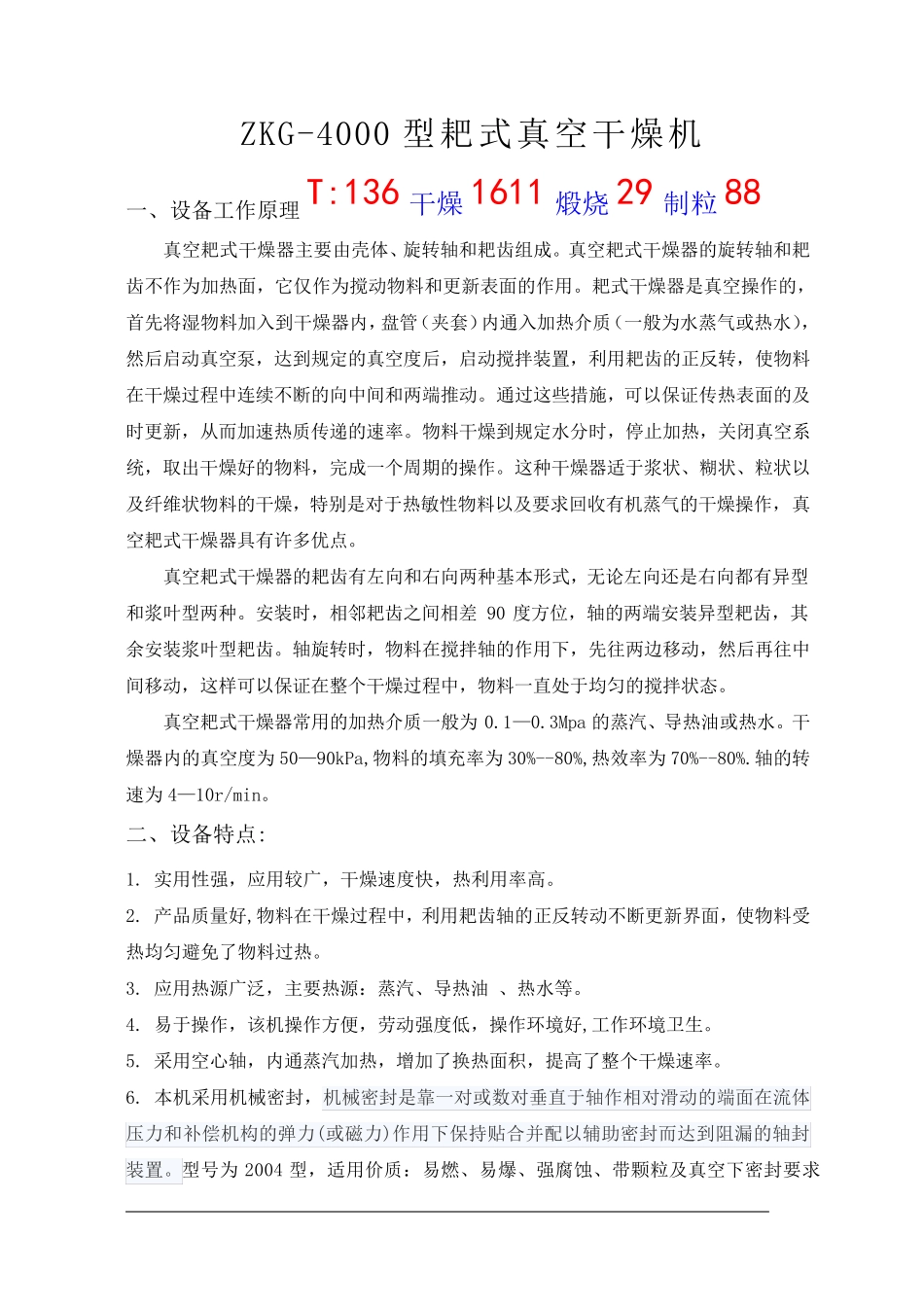

ZKG-4000 型耙式真空干燥机 一、设备工作原理T:136干燥1611 煅烧29制粒88 真空耙式干燥器主要由壳体、旋转轴和耙齿组成。真空耙式干燥器的旋转轴和耙齿不作为加热面，它仅作为搅动物料和更新表面的作用。耙式干燥器是真空操作的，首先将湿物料加入到干燥器内，盘管（夹套）内通入加热介质（一般为水蒸气或热水），然后启动真空泵，达到规定的真空度后，启动搅拌装置，利用耙齿的正反转，使物料在干燥过程中连续不断的向中间和两端推动。通过这些措施，可以保证传热表面的及时更新，从而加速热质传递的速率。物料干燥到规定水分时，停止加热，关闭真空系统，取出干燥好的物料，完成一个周期的操作。这种干燥器适于浆状、糊状、粒状以及纤维状物料的干燥，特别是对于热敏性物料以及要求回收有机蒸气的干燥操作，真空耙式干燥器具有许多优点。 真空耙式干燥器的耙齿有左向和右向两种基本形式，无论左向还是右向都有异型和浆叶型两种。安装时，相邻耙齿之间相差90 度方位，轴的两端安装异型耙齿，其余安装浆叶型耙齿。轴旋转时，物料在搅拌轴的作用下，先往两边移动，然后再往中间移动，这样可以保证在整个干燥过程中，物料一直处于均匀的搅拌状态。 真空耙式干燥器常用的加热介质一般为0.1—0.3Mpa 的蒸汽、导热油或热水。干燥器内的真空度为50—90kPa,物料的填充率为30%--80%,热效率为70%--80%.轴的转速为4—10r/min。 二、设备特点: 1. 实用性强，应用较广，干燥速度快，热利用率高。 2. 产品质量好,物料在干燥过程中，利用耙齿轴的正反转动不断更新界面，使物料受热均匀避免了物料过热。 3. 应用热源广泛，主要热源：蒸汽、导热油 、热水等。 4. 易于操作，该机操作方便，劳动强度低，操作环境好,工作环境卫生。 5. 采用空心轴，内通蒸汽加热，增加了换热面积，提高了整个干燥速率。 6. 本机采用机械密封，机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。型号为2004 型，适用价质：易燃、易爆、强腐蚀、带颗粒及真空下密封要求 较高的场合。压力：-0.1-0.6MPa,温度：-40～300℃，转速小于500rpm 三、设备制作要求 1、设备型号：4000L 真空耙式干燥机，筒体直径为1400； 2、热 源：蒸汽（也可以用导热油或热水做热源）； 3、设备要求：电机二级能效； 4、制作材质：物料接触部分采用SUS316L，其余为碳钢制作； 5、制作精度...
