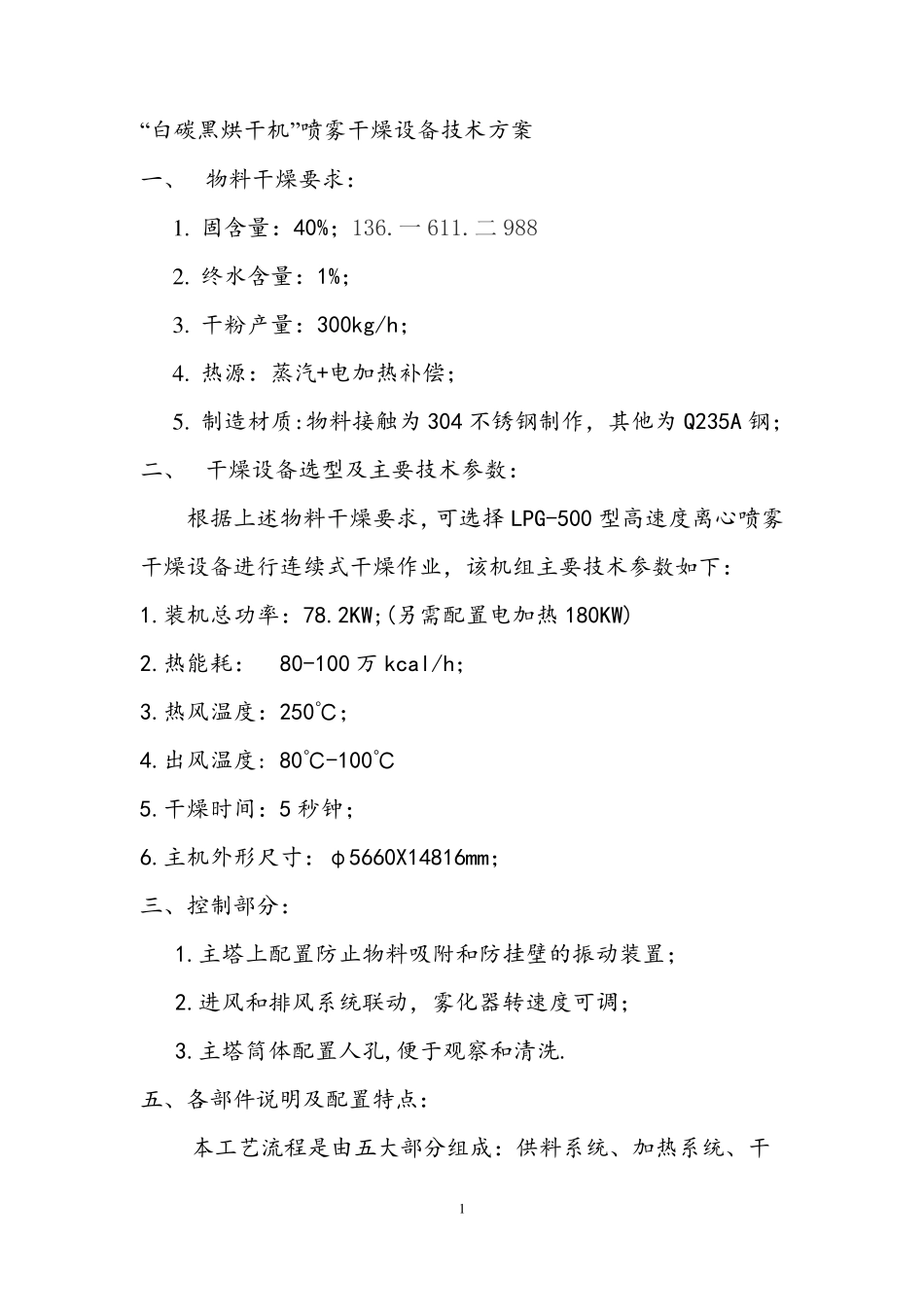

1 “白碳黑烘干机” 喷雾干燥设备技术方案 一、 物料干燥要求： 1. 固含量：40%；136.一 611.二988 2. 终水含量：1%； 3. 干粉产量：300kg/h； 4. 热源：蒸汽+电加热补偿； 5. 制造材质:物料接触为304 不锈钢制作，其他为Q235A 钢； 二、 干燥设备选型及主要技术参数： 根据上述物料干燥要求，可选择LPG-500 型高速度离心喷雾干燥设备进行连续式干燥作业，该机组主要技术参数如下： 1.装机总功率：78.2KW;(另需配置电加热180KW) 2.热能耗： 80-100 万kcal/h； 3.热风温度：250℃； 4.出风温度: 80℃-100℃ 5.干燥时间：5 秒钟； 6.主机外形尺寸：φ5660X14816mm； 三、控制部分： 1.主塔上配置防止物料吸附和防挂壁的振动装置； 2.进风和排风系统联动，雾化器转速度可调； 3.主塔筒体配置人孔,便于观察和清洗. 五、各部件说明及配置特点： 本工艺流程是由五大部分组成：供料系统、加热系统、干 2 燥塔系统、收料系统、电控系统。 5.1 供料系统： 供料泵是采用单螺杆泵电磁调节，它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求；完全保证输料效果；在万一供料泵出现故障而停顿，因为温升而导致设备损坏，系统采用与供料泵连锁的冷风补充装置，以免产生类似的情况发生。 雾化器通过二级电机传动，二级齿轮增速，雾化盘线速度达到＞120 米/秒，它能迅速地把料浆连续不断的、均匀地变成雾状，比表面积扩大与热空气形成良好热交换，使水份达到瞬间蒸发。雾化器的振动值空载≤0.005mm，负载≤0.015mm，带有油温、油压等自动报警显示控制;由于该物料具有较强腐蚀性，雾化器采用316L 制作，拆装，维修都比较方便。 5.2 干燥室： 干燥室是由蜗壳、热风分配器、内塔体、钢骨架、保温材料、观察清洗门、灯孔组成，蜗壳采用等压进风的原理把进入的热风均匀分布，热风分配器可根据物料的特性来调节旋转力度，控制物料的停留时间，调节角度0-30°可调。清扫观察门共2 扇，按装在塔圆柱体上，干燥塔内塔体Ф5500 锥体55°，筒体由用户自制的钢筋混凝土平台或钢架平台支撑，中间是槽钢和角钢支承，主塔保温层为80mm，内壁采用不锈钢304 制作. 扶梯及操作平台等采用多层渐上式，人员上下方便，检视到位；工作环境 3 无任何泄露，从而保证了设备正常、连续运行。 5.3 收料系统： 本设备主要靠主塔及旋风分离器收料，以上两种方式能把90%-95%左右的干品收集下来,其收料方式为关风机...
