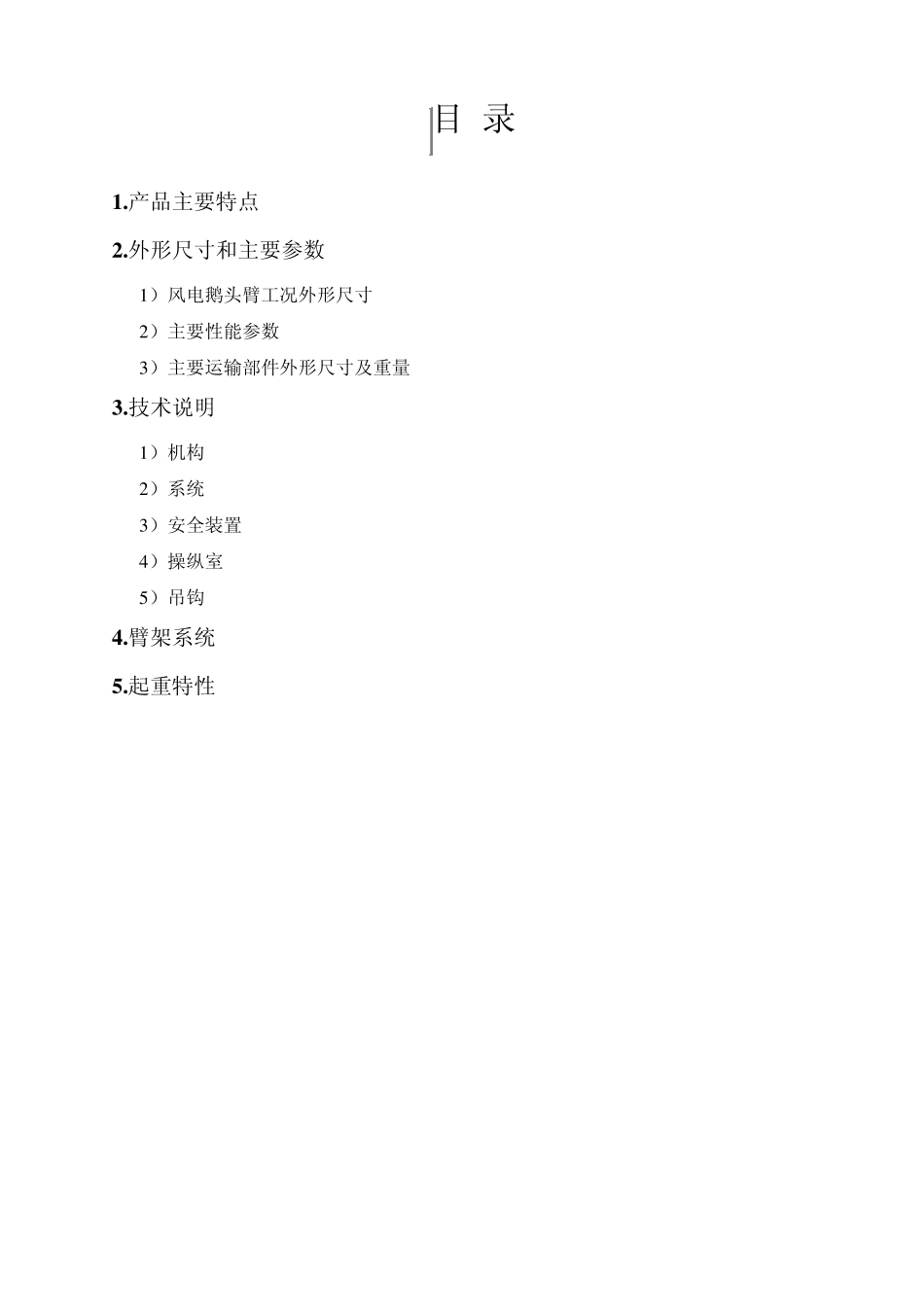

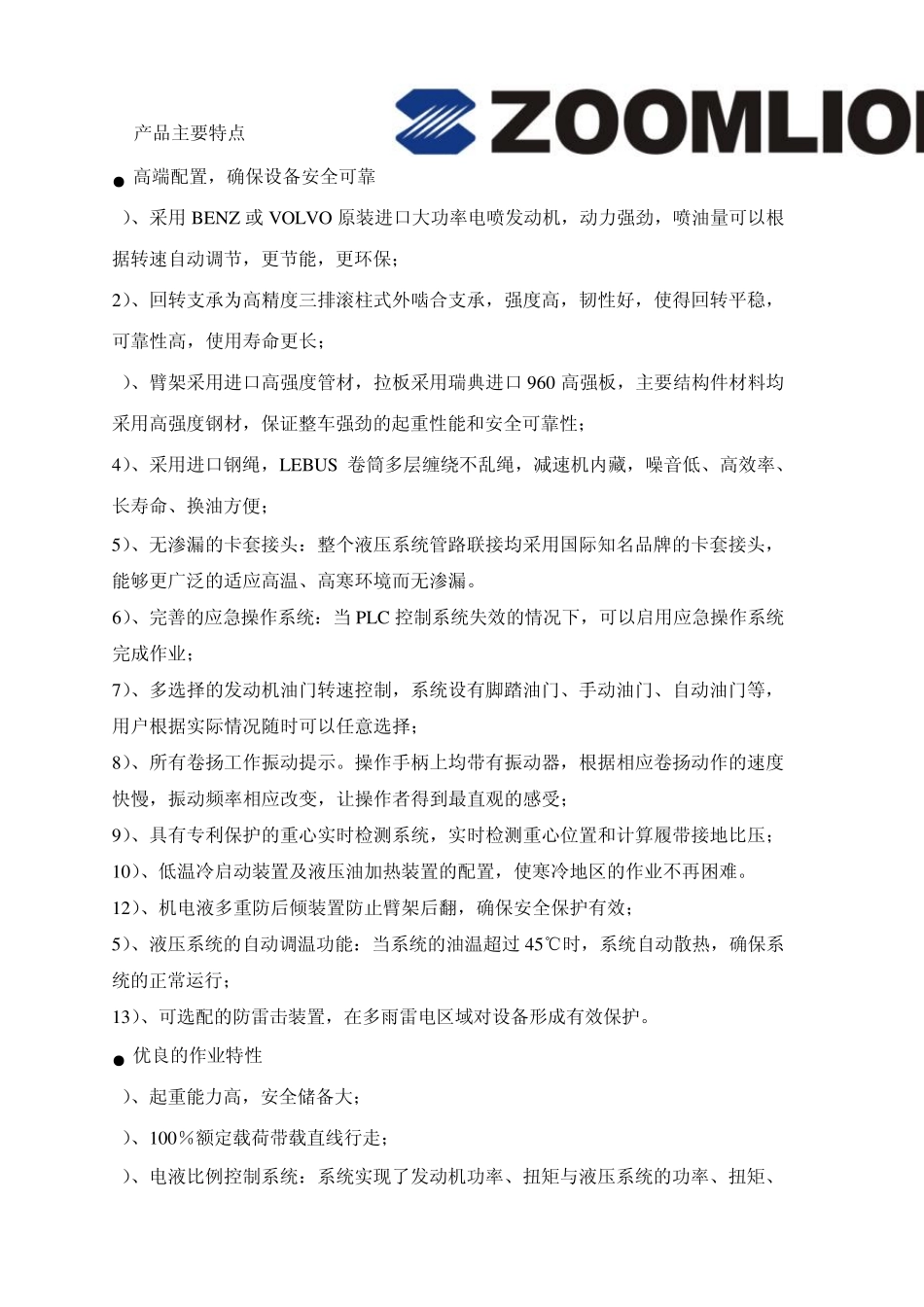

中联牌QUY550 履带起重机 技术规格书 长沙中联重科工程起重机分公司 2011 年 8 月 目 录 1 .产品主要特点 2 .外形尺寸和主要参数 1 ）风电鹅头臂工况外形尺寸 2 ）主要性能参数 3 ）主要运输部件外形尺寸及重量 3 .技术说明 1 ）机构 2 ）系统 3 ）安全装置 4 ）操纵室 5 ）吊钩 4 .臂架系统 5 .起重特性 1.产品主要特点 ● 高端配置，确保设备安全可靠 1）、采用 BENZ或 VOLVO 原装进口大功率电喷发动机，动力强劲，喷油量可以根据转速自动调节，更节能，更环保； 2）、回转支承为高精度三排滚柱式外啮合支承，强度高，韧性好，使得回转平稳，可靠性高，使用寿命更长； 3）、臂架采用进口高强度管材，拉板采用瑞典进口 960 高强板，主要结构件材料均采用高强度钢材，保证整车强劲的起重性能和安全可靠性； 4）、采用进口钢绳，LEBUS 卷筒多层缠绕不乱绳，减速机内藏，噪音低、高效率、长寿命、换油方便； 5）、无渗漏的卡套接头：整个液压系统管路联接均采用国际知名品牌的卡套接头，能够更广泛的适应高温、高寒环境而无渗漏。 6）、完善的应急操作系统：当PLC 控制系统失效的情况下，可以启用应急操作系统完成作业； 7）、多选择的发动机油门转速控制，系统设有脚踏油门、手动油门、自动油门等，用户根据实际情况随时可以任意选择； 8）、所有卷扬工作振动提示。操作手柄上均带有振动器，根据相应卷扬动作的速度快慢，振动频率相应改变，让操作者得到最直观的感受； 9）、具有专利保护的重心实时检测系统，实时检测重心位置和计算履带接地比压； 10）、低温冷启动装置及液压油加热装置的配置，使寒冷地区的作业不再困难。 12）、机电液多重防后倾装置防止臂架后翻，确保安全保护有效； 5）、液压系统的自动调温功能：当系统的油温超过45℃时，系统自动散热，确保系统的正常运行； 13）、可选配的防雷击装置，在多雨雷电区域对设备形成有效保护。 ● 优良的作业特性 1）、起重能力高，安全储备大； 2）、100％额定载荷带载直线行走； 3）、电液比例控制系统：系统实现了发动机功率、扭矩与液压系统的功率、扭矩、 速度的全程自动匹配，为最优化控制； 4 ）、高效节能：系统中采用了变量柱塞泵与变量马达的匹配形式。起重机在怠速不作业情况下整个液压系统功率消耗接近零，减少了系统发热等不必要的功率浪费。需要作业时，系统又可及时高效的完成作业指令； 6 ）、多动作的组...
